Raccordement à l'alimentation
64
FR
Raccordement
à l'alimentation
Raccordez le LINK 300/310 à l'alimentation du
véhicule avec une tension automobile
standard (12 V / 24 V). Ne le branchez pas sur
un transformateur. Les trois fils - terre,
allumage et alimentation - doivent être
raccordés.
1. Raccordez le fil de masse (marron) au
neutre (borne 31).
2. Raccordez chacun des fils d'alimentation
(rouge) et de contact (noir) à un fusible à
fusion rapide (Données techniques en
page79) de 2 A.
3. Raccordez le fil d'alimentation (rouge)
équipé d'un fusible au courant
d'alimentation (borne 30).
4. Puis, raccordez le fil d'allumage (noir)
équipé d'un fusible à l'allumage (borne 15).
5. Le fil IN1 peut avoir plusieurs utilisations :
connexion à un tachygraphe numérique,
fonction de report des temps d'arrêt
moteur tournant ou enregistrement
d'autres signaux d'entrées numériques.
Voir Utilisation de l'entrée numérique en
page71 pour de plus amples informations.
Si vous n'utilisez pas l'entrée IN1, veuillez
raccorder le fil IN1 (vert/bleu) à la masse
(GND).

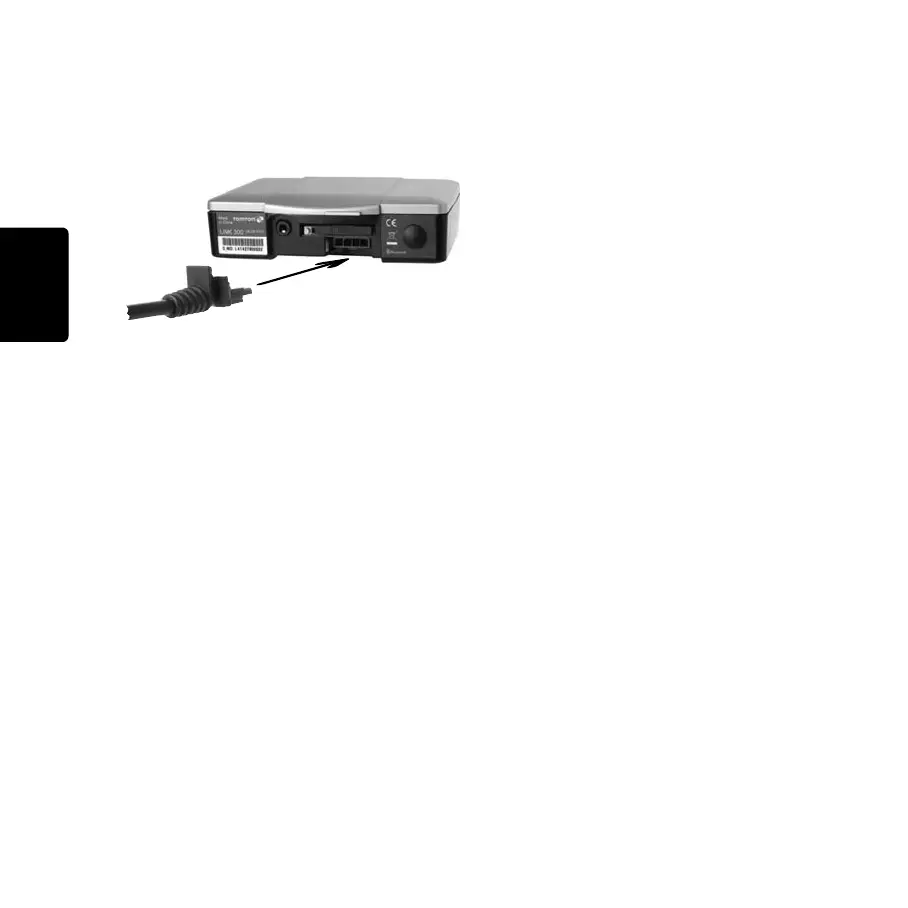

6. Insérez la fiche à 4 broches dans le
connecteur du câble d'alimentation.
IG_FR.book Page 64 Tuesday, February 1, 2011 11:55 AM
