8 Grinding Angle Adjustmentl
Adjustment of the length A between adjustable stop and knife-edge
for a grinding edge !
at a preset of the distance S between support-top and stone

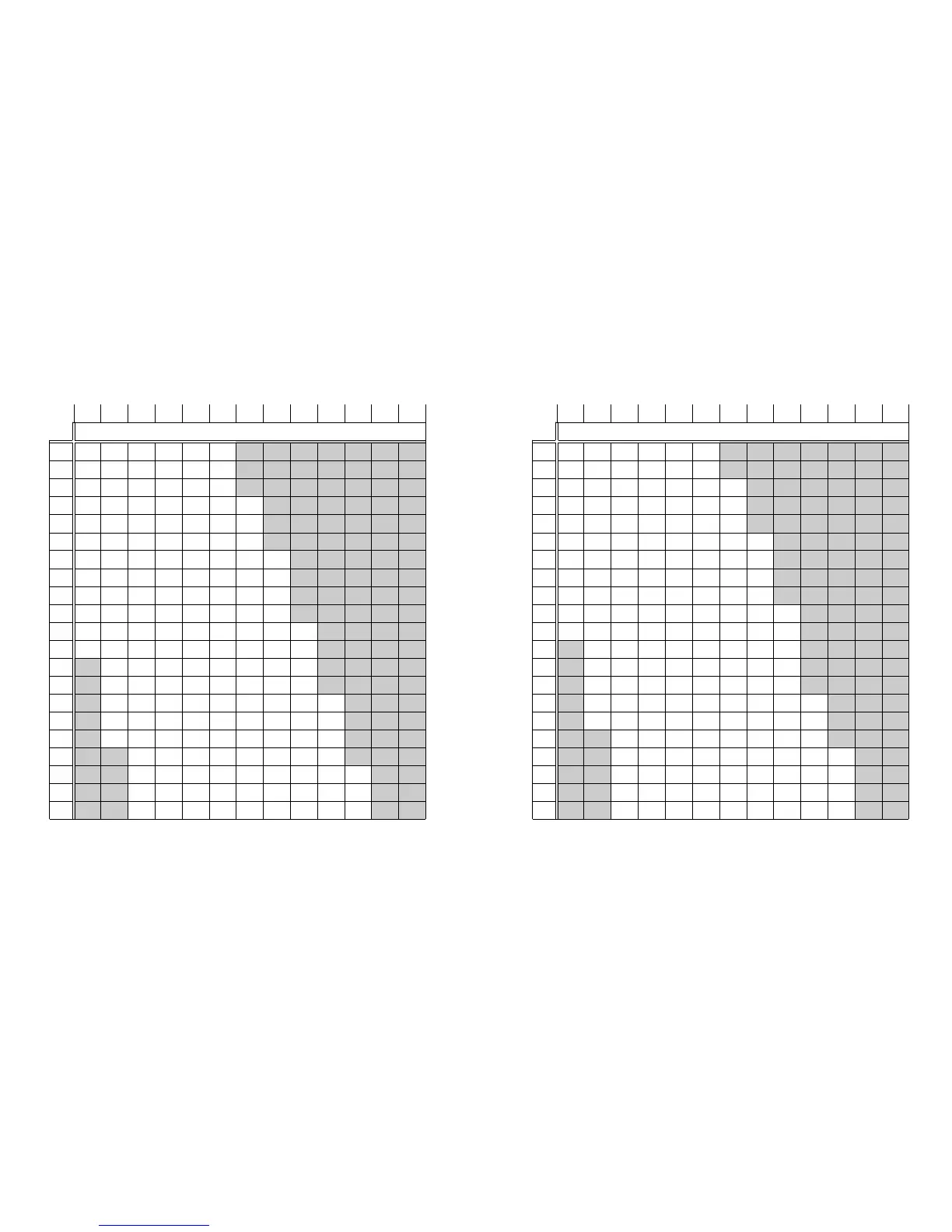

Table 2. Stone diameter=240 mm
S= 65 70 75 80 85 90 95 100 105 110 115 120 125
!(°) Adjustable length A (mm)
10 127 134 140 147 153 159 165 171 177 182 188 194 200
11 126 132 139 145 151 157 163 169 175 181 186 192 198
12 124 130 137 143 149 155 161 167 173 179 185 190 196
13 122 129 135 141 147 153 159 165 171 177 183 189 194
14 121 127 133 140 146 152 158 164 169 175 181 187 193
15 119 125 132 138 144 150 156 162 168 174 179 185 191
16 118 124 130 136 142 148 154 160 166 172 178 183 189
17 116 122 129 135 141 147 153 159 164 170 176 182 187
18 115 121 127 133 139 145 151 157 163 169 174 180 186
19 113 119 126 132 138 144 150 155 161 167 173 178 184
20 112 118 124 130 136 142 148 154 160 165 171 177 182
21 110 116 123 129 135 141 147 152 158 164 170 175 181
22 109 115 121 127 133 139 145 151 157 162 168 174 179
23 108 114 120 126 132 138 144 149 155 161 167 172 178
24 106 112 118 124 130 136 142 148 154 159 165 171 176
25 105 111 117 123 129 135 141 147 152 158 164 169 175
26 104 110 116 122 128 134 139 145 151 157 162 168 173
27 102 109 115 121 126 132 138 144 149 155 161 166 172
28 101 107 113 119 125 131 137 142 148 154 159 165 171
29 100 106 112 118 124 130 135 141 147 152 158 164 169
30 99 105 111 117 123 128 134 140 146 151 157 162 168
© 2013 Ton Nillesen 9
Adjustment of the length A between adjustable stop and knife-edge
for a grinding edge !
at a preset of the distance S between support-top and stone
Table 3. Stone diameter=230 mm
S= 65 70 75 80 85 90 95 100 105 110 115 120 125
!(°) Adjustable length A (mm)
10 126 132 139 145 151 157 163 169 175 180 186 192 198
11 124 131 137 143 149 155 161 167 173 179 184 190 196
12 123 129 135 141 147 153 159 165 171 177 183 188 194
13 121 127 134 140 146 152 158 164 169 175 181 187 192
14 119 126 132 138 144 150 156 162 168 174 179 185 191
15 118 124 130 137 143 149 154 160 166 172 178 183 189
16 116 123 129 135 141 147 153 159 165 170 176 182 187
17 115 121 127 133 139 145 151 157 163 169 174 180 186
18 113 120 126 132 138 144 150 156 161 167 173 178 184
19 112 118 124 130 136 142 148 154 160 166 171 177 183
20 111 117 123 129 135 141 147 153 158 164 170 175 181
21 109 115 122 128 134 139 145 151 157 163 168 174 179
22 108 114 120 126 132 138 144 150 155 161 167 172 178
23 107 113 119 125 131 137 142 148 154 160 165 171 176
24 105 112 118 124 129 135 141 147 153 158 164 169 175
25 104 110 116 122 128 134 140 145 151 157 162 168 174
26 103 109 115 121 127 133 138 144 150 155 161 167 172
27 102 108 114 120 126 131 137 143 148 154 160 165 171
28 101 107 113 118 124 130 136 142 147 153 158 164 169
29 100 106 111 117 123 129 135 140 146 152 157 163 168
30 98 104 110 116 122 128 133 139 145 150 156 161 167
