10 Grinding Angle Adjustmentl
Adjustment of the length A between adjustable stop and knife-edge
for a grinding edge !
at a preset of the distance S between support-top and stone

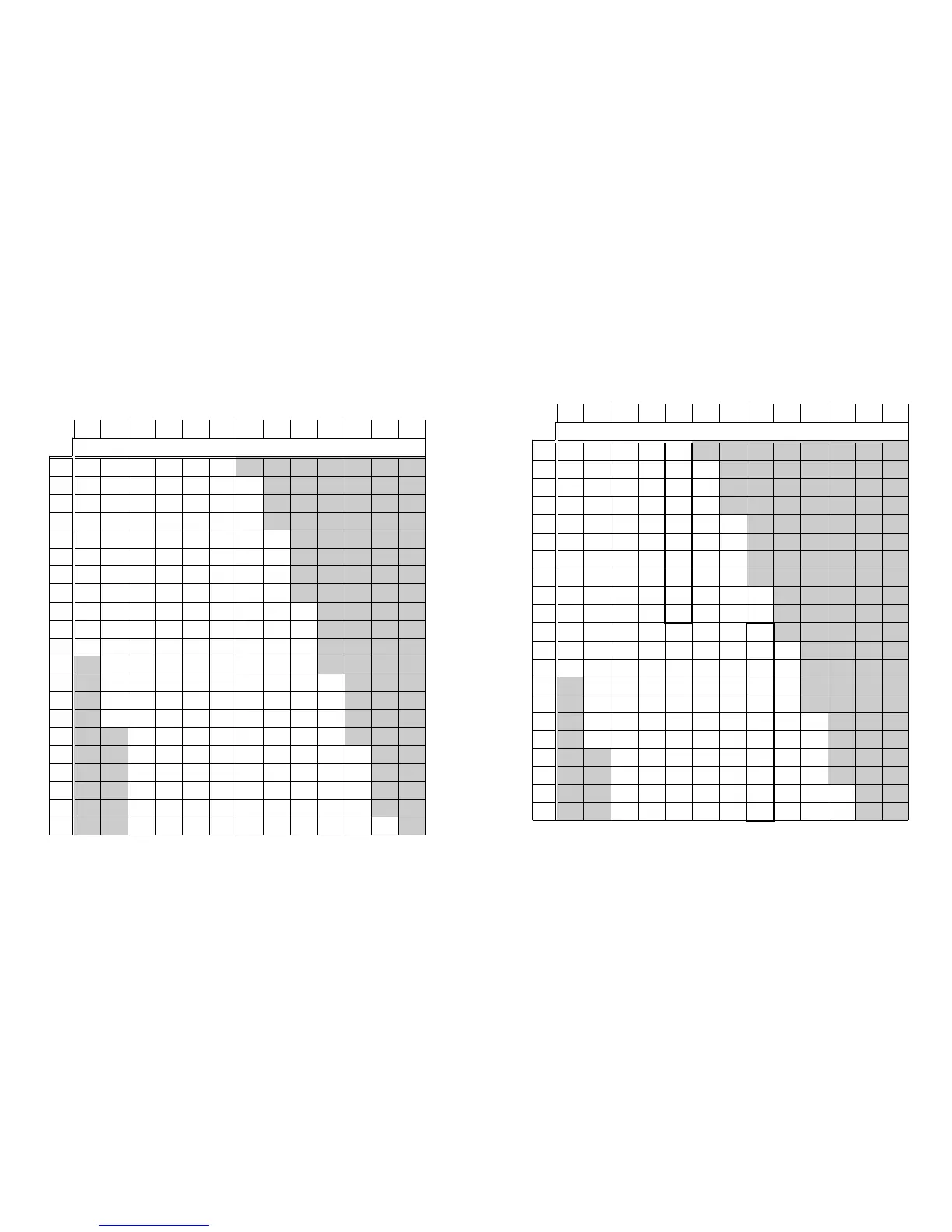

Table 4. Stone diameter=220 mm
and for the honing wheel
S= 65 70 75 80 85 90 95 100 105 110 115 120 125
!(°) Adjustable length A (mm)
10 124 131 137 143 149 155 161 167 173 178 184 190 195
11 123 129 135 141 147 153 159 165 171 177 182 188 194
12 121 127 134 140 146 152 158 163 169 175 181 186 192
13 120 126 132 138 144 150 156 162 168 173 179 185 190
14 118 124 130 137 143 149 154 160 166 172 177 183 189
15 117 123 129 135 141 147 153 159 164 170 176 182 187
16 115 121 127 134 140 145 151 157 163 169 174 180 186
17 114 120 126 132 138 144 150 156 161 167 173 178 184
18 112 118 125 131 137 142 148 154 160 166 171 177 182
19 111 117 123 129 135 141 147 153 158 164 170 175 181
20 110 116 122 128 134 140 145 151 157 163 168 174 179
21 108 114 120 126 132 138 144 150 155 161 167 172 178
22 107 113 119 125 131 137 143 148 154 160 165 171 177
23 106 112 118 124 130 135 141 147 153 158 164 170 175
24 105 111 117 123 128 134 140 146 151 157 163 168 174
25 103 109 115 121 127 133 139 144 150 156 161 167 172
26 102 108 114 120 126 132 137 143 149 154 160 165 171
27 101 107 113 119 125 130 136 142 147 153 159 164 170
28 100 106 112 118 123 129 135 141 146 152 157 163 168
29 99 105 111 117 122 128 134 139 145 151 156 162 167
30 98 104 110 115 121 127 133 138 144 149 155 160 166
© 2013 Ton Nillesen 7
Adjustment of the length A between adjustable stop and knife-edge
for a grinding edge !
at a preset of the distance S between support-top and stone
Table 1. Stone diameter=250 mm
S= 65 70 75 80 85 90 95 100 105 110 115 120 125
!(°) Adjustable length A (mm)
10 129 136 142 148 154 161 167 173 179 184 190 196 202
11 127 134 140 146 153 159 165 171 177 183 188 194 200
12 125 132 138 145 151 157 163 169 175 181 187 192 198
13 124 130 137 143 149 155 161 167 173 179 185 190 196
14 122 128 135 141 147 153 159 165 171 177 183 189 194
15 120 127 133 139 145 152 158 164 169 175 181 187 193
16 119 125 131 138 144 150 156 162 168 174 179 185 191
17 117 124 130 136 142 148 154 160 166 172 178 183 189
18 116 122 128 134 140 147 152 158 164 170 176 182 187
19 114 120 127 133 139 145 151 157 163 168 174 180 186
20 113 119 125 131 137 143 149 155 161 167 173 178 184
21 111 117 124 130 136 142 148 154 159 165 171 177 182
22 110 116 122 128 134 140 146 152 158 164 169 175 181
23 108 115 121 127 133 139 145 151 156 162 168 173 179
24 107 113 119 125 131 137 143 149 155 161 166 172 178
25 106 112 118 124 130 136 142 148 153 159 165 170 176
26 104 111 117 123 129 135 140 146 152 158 163 169 175
27 103 109 115 121 127 133 139 145 150 156 162 167 173
28 102 108 114 120 126 132 138 143 149 155 160 166 172
29 101 107 113 119 125 131 136 142 148 153 159 165 170
30 100 106 112 118 123 129 135 141 146 152 158 163 169
