Conversion de taille-bordures en
débroussailleuse
Nos. de modèle 51992
Pour convertir l’outil de taille-bordures en ébroussailleuse,
retirer tête de coupe à ligne et le déecteur d’herbe, puis
installer le pare-débris et la lame.
Retrait de la tête à ligne de coupe et du déflecteur
d’herbe
Voir les gures 10 et 11.
Pour retirer la tête à ligne de coupe et le déecteur d’herbe,
procéder comme suit :
1. Aligner la fente de la rondelle à épaulement supérieure
sur la fente du carter d’engrenages.
2. Insérer l’outil de blocage dans la rondelle à épaulement
et le carter d’engrenages.
3. Retirer l’arbre moteur et la tête de coupe à ligne
en tournant l’arbre moteur vers la droite (letage à
gauche).
4. Retirer la rondelle bombée et la conserver pour
l’installation de la lame.
5. Retirer la vis de xation du déecteur d’herbe.
6. Retirer le déecteur d’herbe.
Remarque : Ranger les pièces tête de coupe à ligne
ensemble, en vue d’une utilisation ultérieure.
Installation du pare-débris de débroussailleuse
Voir la gure 12.
Remarque : Pour assurer la protection de l’opérateur,
toujours installer le pare-débris.
Pour installer le pare-débris :
1. Placer pare-débris sur le carter d’engrenages, comme
illustré.
2. Insérer les trois boulons à six pans dans le pare-débris
et le carter d’engrenages, par le dessous.
3. Serrer les boulons à un couple de 40 à 50 pi-lb.
Installation de la lame
Voir la gure 13.
Pour installer la lame, procéder comme suit :
1. Installer la rondelle à épaulement sur l’arbre moteur,
côté concave dirigé vers le pare-débris.
2. Centrer la lame sur la rondelle à épaulement en
s’assurant la lame est bien à plat et que le moyeu en
saillie s’engage dans le trou de la lame.
3. Installer la rondelle bombée, partie convexe en
direction opposée à la lame.
4. Installer l’écrou de lame sur l’arbre du carter
d’engrenages.
5. Insérer l’outil de blocage dans la rondelle à épaulement
et le carter d’engrenages.
6. Installer l’écrou de lame en le tournant vers la gauche
(letage à gauche).
7. Serrer les boulons à la main à un couple de 120 pi-lb et
donner 1/2 de tour supplémentaire.

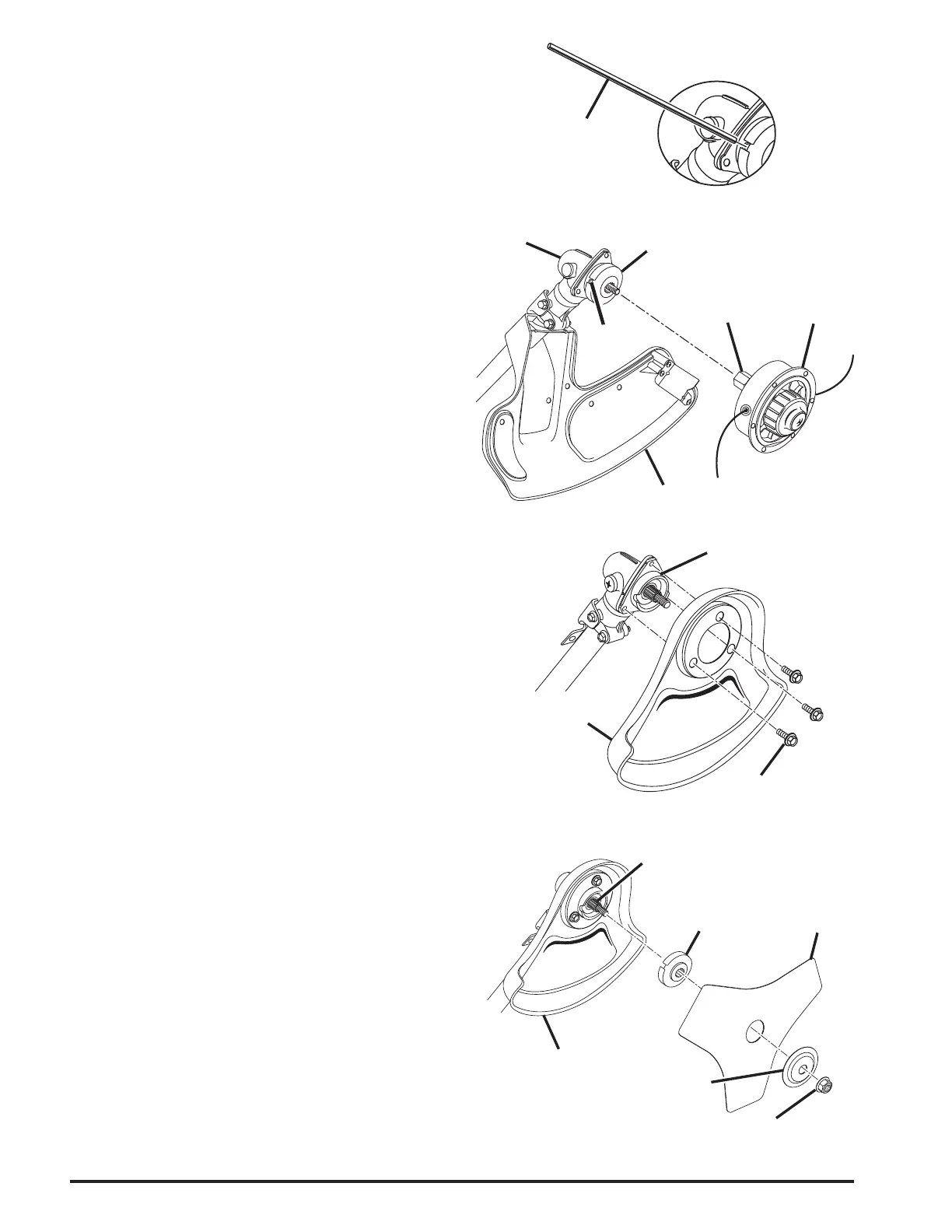

Figure 10
Figure 11
Figure 12
Figure 13
Assemblage
Outil de
blocage
de tête de
coupe
Carter
d’engrenages
Tête de
coupe à
ligne
Arbre
moteur
Rondelle à
épaulement
Déflecteur d’herbe
d’arbre droit
Fente
Carter
d’engrenages
Pare-débris de la
débroussailleuse
Boulon à six
pans
Pare-débris de la
débroussailleuse
Rondelle à
épaulement
Lame
Écrou de lame
Rondelle
bombée
Arbre du carter
d’engrenages
