Montaje del deflector de pasto
El montaje del deector de pasto diere según sea el tipo de
recortadora: de eje curvo o de eje recto.
ADVERTENCIA:
La cuchilla de cortar el hilo del deector de
pasto está alada. Evite tocar la cuchilla. Si no
se evita tal contacto pueden producirse lesiones
serias.
Nota: Para proteger al operador, asegúrese siempre de
montar el deector de pasto.
Para montar el deflector de pasto del eje curvo
Modelo 51952
Vea la gura 5.
Para montar el deector de pasto del eje curvo siga estos
pasos.
1. Quite el tornillo de cabeza hexagonal, la tuerca de
mariposa, la arandela plana y la arandela de seguridad
del deector de pasto.
2. Monte el deector de pasto en la parte inferior del eje
curvo, como se muestra.
3. Levante un poco el paracésped.
4. Introduzca el tornillo de cabeza hexagonal a través del
deector de pasto, del soporte y del paracésped.
5. Coloque la arandela plana y la de seguridad en el
tornillo de cabeza hexagonal.
6. Coloque la tuerca de mariposa o hexagonal en el
tornillo de cabeza hexagonal y gírela hacia la derecha
para asegurarla.

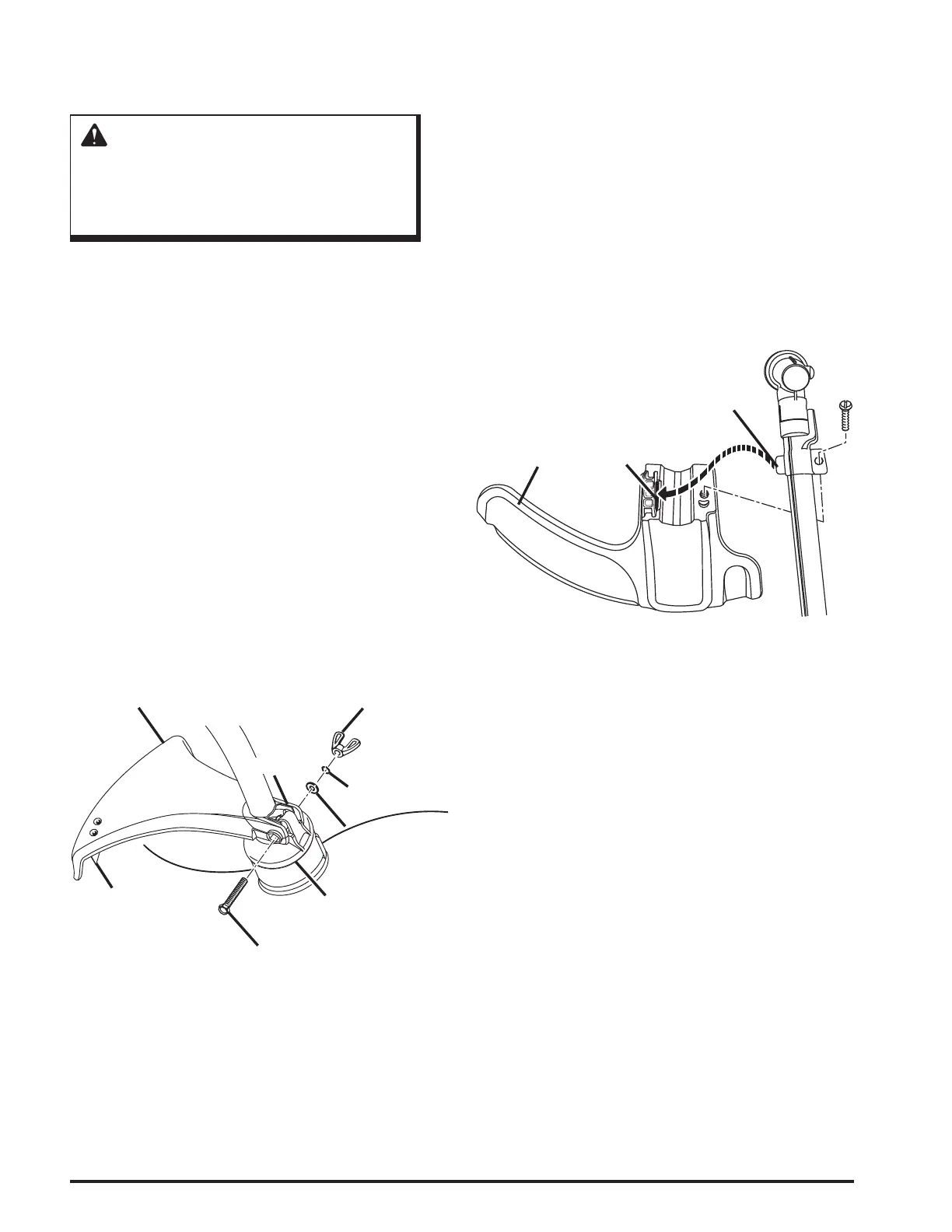

Figura 5
Figura 6
Para montar el deflector de pasto del eje recto
Modelo 51972 y Modelo 51992
Vea la gura 6.
Para montar el deector de pasto del eje recto siga estos
pasos.
1. Retire el tornillo de cabeza hexagonal ranurada del
deector de pasto.
2. Introduzca la orejeta del soporte de montaje en la
ranura del deector de pasto.
3. Alinee el oricio del tornillo en el soporte de montaje
con oricio del tornillo del deector de pasto.
4. Introduzca el tornillo de cabeza hexagonal ranurada a
través del soporte de montaje y en el deector de pasto.
5. Apriete rmemente el tornillo.
Armado
Deflector de pasto
del eje curvo
Tuerca de
mariposa
Deflector de pasto
del eje recto
Cuchilla de
cortar el hilo
Arandela de
seguridad
Tornillo de cabeza
hexagonal
Arandela
plana
Paracésped
Orejeta
Ranura
Soporte
