Toro TimeCutter MX 5075T - Dépose du Plateau de Coupe; Montage du Plateau de Coupe

3.Desserrezl'écrouderéglagepourabaisserl'avant
duplateaudecoupe.
4.Unefoisleréglageeffectué,vériezànouveau
l'inclinaisonavant/arrièredeslames;continuez
d'ajusterl'écroujusqu'àcequelapointeavantde
lalamesoitde1,6à7,9mmplusbasquelapointe
arrière;voirContrôledel'inclinaisonavant/arrière
deslames(page47).
5.Lorsquel'inclinaisonavant/arrièreestcorrecte,
vériezànouveaul'horizontalitétransversaledu
plateaudecoupe;voirRéglagedel'horizontalité
transversale(page48).
Déposeduplateaudecoupe
1.Garezlamachinesurunesurfaceplaneethorizontale,
placezlacommandedeslames(PDF)enposition
désengagéeetécartezlesleviersdecommandede
déplacementàlapositiondeSTATIONNEMENT.
2.Avantdequitterlapositiond'utilisation,coupezle
moteur,retirezlaclédecontactetattendezl'arrêt
completdetouteslespiècesmobiles.
3.Abaissezlacommandedehauteurdecoupeàla
positionlaplusbasse.
4.Desserrezlesdeuxboulonsinférieursquixentle
panneaudeprotectionauplateaudecoupe.Voir
Relâchementdupanneaudeprotectionduplateau
decoupe(page33).

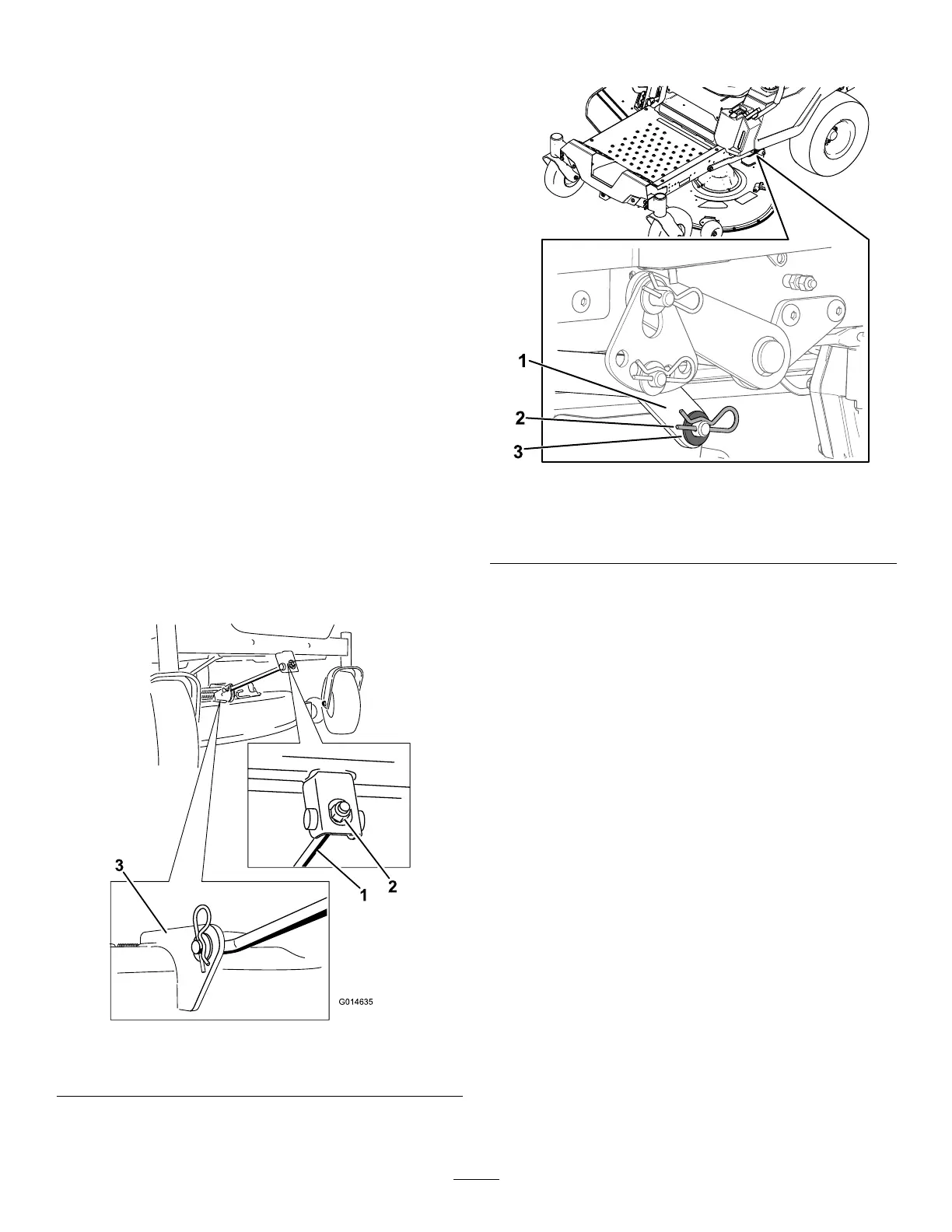

5.Retirezlagoupillefenduedelatigedesupportavant
etdéposezlatigedusupportdeplateau(Figure76).
g014635
Figure76
1.Tigedesupportavant
2.Supportdeplateau
6.Abaissezdoucementl'avantduplateaudecoupeau
sol.
7.D'uncôtédelamachine,retirezlarondelleetla
goupillefenduedel'axeduplateau(Figure77).
g295768
Figure77
1.Brasdelevage
3.Rondelle
2.Goupillefendue
8.Déposezlebrasdelevagedel'axeduplateau(Figure
77).
9.Répétezlesopérations7et8del'autrecôtédela
machine.
10.Déplacezleplateaudecoupeenarrièrepourdégager
lacourroieduplateaudecoupedelapouliedu
moteur.
11.Sortezleplateaudecoupedesouslamachine.
Remarque:Conserveztouteslespiècesenvue
duremontage.
Montageduplateaudecoupe
1.Garezlamachinesurunesurfaceplaneethorizontale,
placezlacommandedeslames(PDF)enposition
désengagéeetécartezlesleviersdecommandede
déplacementàlapositiondeSTATIONNEMENT.
2.Avantdequitterlapositiond'utilisation,coupezle
moteur,retirezlaclédecontactetattendezl'arrêt
completdetouteslespiècesmobiles.
3.Glissezleplateaudecoupesouslamachine.
4.Abaissezlacommandedehauteurdecoupeàla
positionlaplusbasse.
5.D'uncôtédelamachine,soulevezl'arrièreduplateau
decoupeetinstallezlebrasdelevagesurl'axedu
plateau(Figure77).
6.Installezlebrasdelevageaveclarondelleetla
goupillefendue(Figure77).
50
