Onderhoudvandebougie
Onderhoudsinterval:Omde100bedrijfsurenofjaarlijks,
waarbijdekortsteperiodemoet
wordenaangehouden—Controleerde
bougie(s).
Omde200bedrijfsuren/Omde2jaar(houdhierbij
dekortsteperiodeaan)—Debougie(s)vervangen.
Controleerofdeelektrodenafstandtussendecentrale
elektrode-endemassa-elektrodecorrectisvoordatu
debougiemonteert.Gebruikeenbougiesleutelvoorhet
(de)monterenvandebougieeneenvoelermaatomde
elektrodenafstandtemetenenaftestellen.Monteereen
nieuwebougieindienditnodigis.
Type:Champion
®
XC12YC
Elektrodenafstand:0,76mm
Bougieverwijderen
1.Parkeerdemachineopeenhorizontaaloppervlak,
schakeldeaftakasuitenzetderijhendelsnaarbuiten
indePARKEERSTAND.
2.Zetdemotoraf,verwijderhetcontactsleuteltjeen
wachttotdatallebewegendeonderdelentotstilstand
zijngekomenvoordatudebestuurderspositieverlaat.
Laatdemotorafkoelen.
3.Maakdeomgevingvandeonderkantvandebougie
schoonomtevoorkomendatervuilenrommelinde
motorterechtkomt.

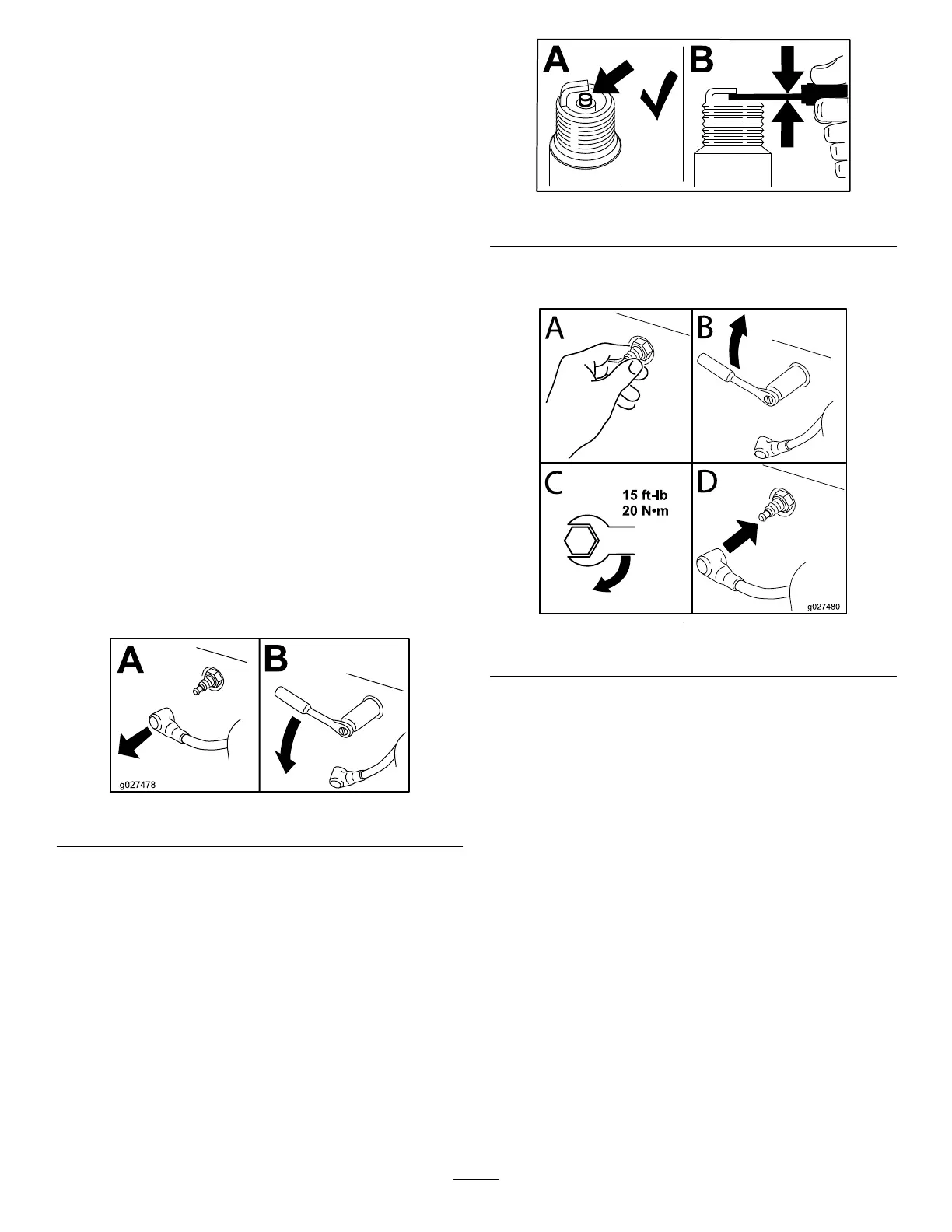

4.Verwijderdebougie(Figuur45).
g027478
Figuur45
Bougiecontroleren
Belangrijk:Maakdebougie(s)nietschoon.Verwijder
eenbougiealtijdalsdeze:eenzwartelaagheeft,alsde
elektrodenversletenzijn,alsereenvettigelaagopligt
ofalsdebougiescheurenvertoont.
Alsdeisolatorlichtbruinofgrijsis,werktdemotornaar
behoren.Eenzwartelaagopdeisolatorduidtmeestalop
eenvuilluchtlter.
Steldeafstandinop0,75mm.
g206628
Figuur46
Bougiemonteren
g027480
Figuur47
Ventilatorbehuizingreinigen
Onderhoudsinterval:Omde100bedrijfsuren/Jaarlijks
(houdhierbijdekortsteperiodeaan)
Methetoogopeengoedekoelingmoetuhetgrasscherm,
dekoelribbenenanderebuitenvlakkenvandemotorte
allentijdeschoonhouden.
Reinigindiennodigdekoelribbenendebuitenvlakken.
Zorgervoordatdeuitlaatringenweerwordengemonteerd.
Draaideschroevenvandeventilatorbehuizingvastmet
eentorsievan7,5N·m.
Belangrijk:Alsudemotorgebruiktmeteenverstopt
grasscherm,vuileofverstoptekoelribben,en/ofzonder
uitlaatringen,zalditleidentotbeschadigingvande
motoralsgevolgvanoververhitting.
