g297022

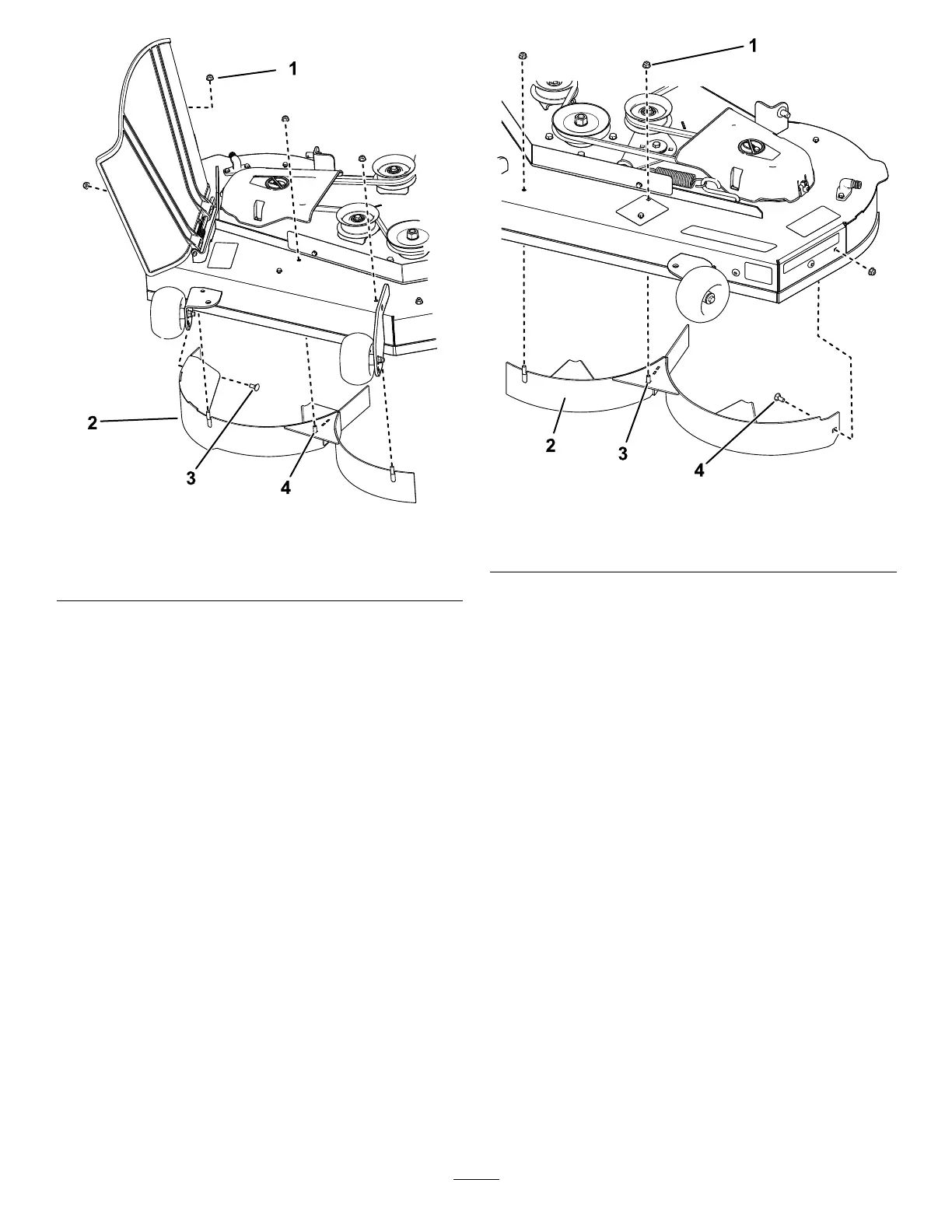

Figuur13
1.Borgmoer–5/16"(4)3.Slotbout–5/16"x¾"
2.Rechterschot
4.Gelastepen(3)
5.Verwijderde2slotboutenen2borgmoerenwaarmee
hetrechterschotbevestigdisaanhetmaaideken
verwijderhetschot(Figuur13).
6.Zoekde3boutenindelosseonderdelenen
gebruikdeaanwezigeborgmoerenenmonteerde
bevestigingenindeopeningendiewordengebruikt
voordegelastepennen(Figuur13).Ditvoorkomt
rondvliegendevoorwerpen.
Opmerking:Monteerdeboutnaarbovenwijzend
doordeonderkantvanhetmaaidekengebruikeen
bestaandeborgmoeromlangsdebovenkantte
borgen.
7.Verwijderde2borgmoeren(5/16")vandegelaste
pennenvanhetlinkerschot(Figuur14).
g297021
Figuur14
1.Borgmoer–5/16"(3)3.Gelastepen(2)
2.Linkerschot
4.Slotbout–5/16"x¾"
8.Verwijderdeslotboutenborgmoerwaarmeehetlinker
schotbevestigdisaanhetmaaidekenverwijderhet
schot(Figuur14).
9.Zoekde2boutenindelosseonderdelenengebruik
deaanwezigeborgmoerenomdebevestigingeninde
openingentemonteren;zieFiguur14.Ditvoorkomt
rondvliegendevoorwerpen.
Opmerking:Monteerdeboutnaarbovenwijzend
doordeonderkantvanhetmaaidekengebruikeen
bestaandeborgmoeromlangsdebovenkantte
borgen.
10.Verwijderdemoervandestangvandegrasgeleider
onderhetmaaidek(Figuur15).
17
