© 2003 The Toro Company, Irrigation Division • Una società certificata ISO 9000 • www.toro.com Modulo numero 373-0291 Rev. A

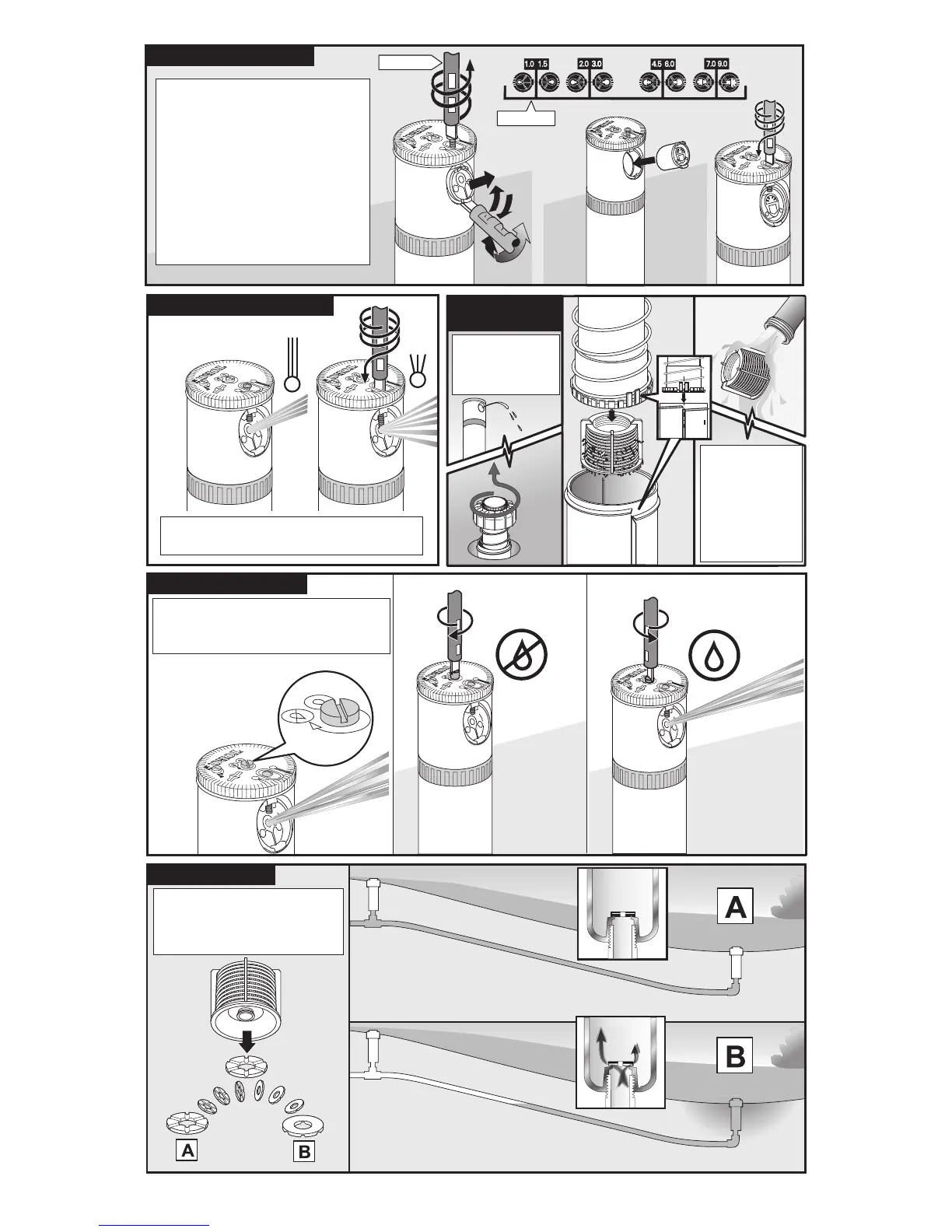

L'irrigatore TR50XT è dotato di
altre otto misure di ugello da 1 a 9
galloni al minuto (4,5 - 41 l/min).
Per sostituire l'ugello, inserire
l'estremità affilata dell'utensile
per irrigatori, oppure un cacciavite,
per svitare la vite dell'ugello fino a
quando non si libera. Estrarre dal
di sotto l'ugello e installarne uno
nuovo. Rimettere la vite dell'ugello
nella sua posizione originale.
Avvitare la vite dell'ugello per allargare e
accorciare il raggio dello spruzzo.
Girare verso destra la vite centrale in
modo da interrompere il flusso;
girandola verso sinistra si apre il flusso.
Per eliminare la funzione della
valvola di ritegno, installare il
disco della valvola di ritegno in
posizione B.
Togliere e lavare
lo schermo
secondo
necessità.
Sostituzione dell'ugello
Regolazione dello spruzzo
Pulizia dello
schermo
Valvola di ritegno
Interruzione del flusso
Per mantenere
l'arresto di sinistra,
allineare il
montante con
il corpo durante
l'assemblaggio,
come mostrato
nell'illustrazione.
102-1303
102-1877
