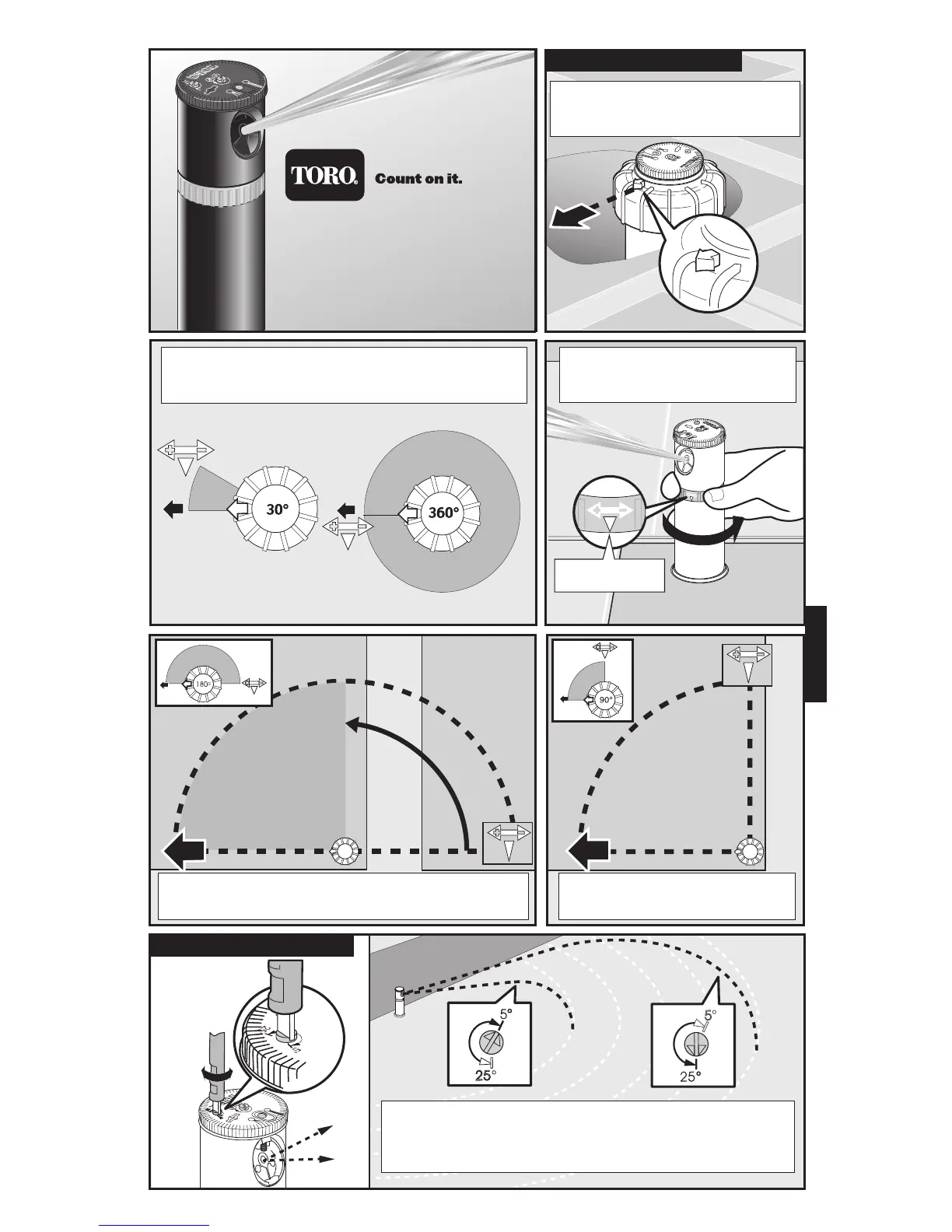

Alinhe a seta da tampa com o limite
lateral esquerdo da área de irrigação.
Este é o limite fixo do arco de irrigação.
Gire o anel de ajuste do arco para
alinhar a seta de parada direita com
o limite direito do arco de irrigação.
O ângulo da trajetória do bico pode ser ajustado entre 5 e 25°.
Gire o parafuso de ajuste para a direita quando quiser diminuir o
ângulo e reduzir o raio de borrifo, ou para a esquerda quando
quiser aumentar o ângulo e alongar o raio de borrifo.
A área de irrigação pode ser ajustada entre 30 e 360°.
Quando o ajuste for feito para uma área de 360°,
o bico não reverte a direção.
Ajuste do Arco de Irrigação
Ajuste da Trajetória do Bico
A área de irrigação encontra-se entre a seta da tampa e a
seta de parada direita no anel de ajuste de arco.
Este exemplo faz o ajuste para 180°.
Alinhe a seta de parada direita
com o limite direito do arco de
irrigação.
Seta de Parada
Direita
TR50XT
ROTOR DA SÉRIE
Manual de Instruções
português
