Den Pfeil auf der Kappe mit der linken
Seite der Beregnungsfläche ausrichten.
Das ist die nicht verstellbare Seite des
Beregnungsbogens.
Den Bogeneinstellring so verdrehen,
dass der rechte Stopp-Pfeil mit der
rechten Seite des Beregnungsbogens
ausgerichtet ist.
Der Düsenstrahlwinkel kann zwischen 5° und 25° eingestellt werden.
Die Einstellschraube nach rechts drehen, um den Winkel zu verringern
und damit den Regnerradius zu verkleinern, bzw. nach links drehen, um
den Winkel zu vergrößern und damit den Regnerradius zu vergrößern.
Die Beregnungsfläche kann zwischen 30° und 360°
eingestellt werden. Bei der Einstellung auf 360° kehrt die
Düse die Drehrichtung nicht um.

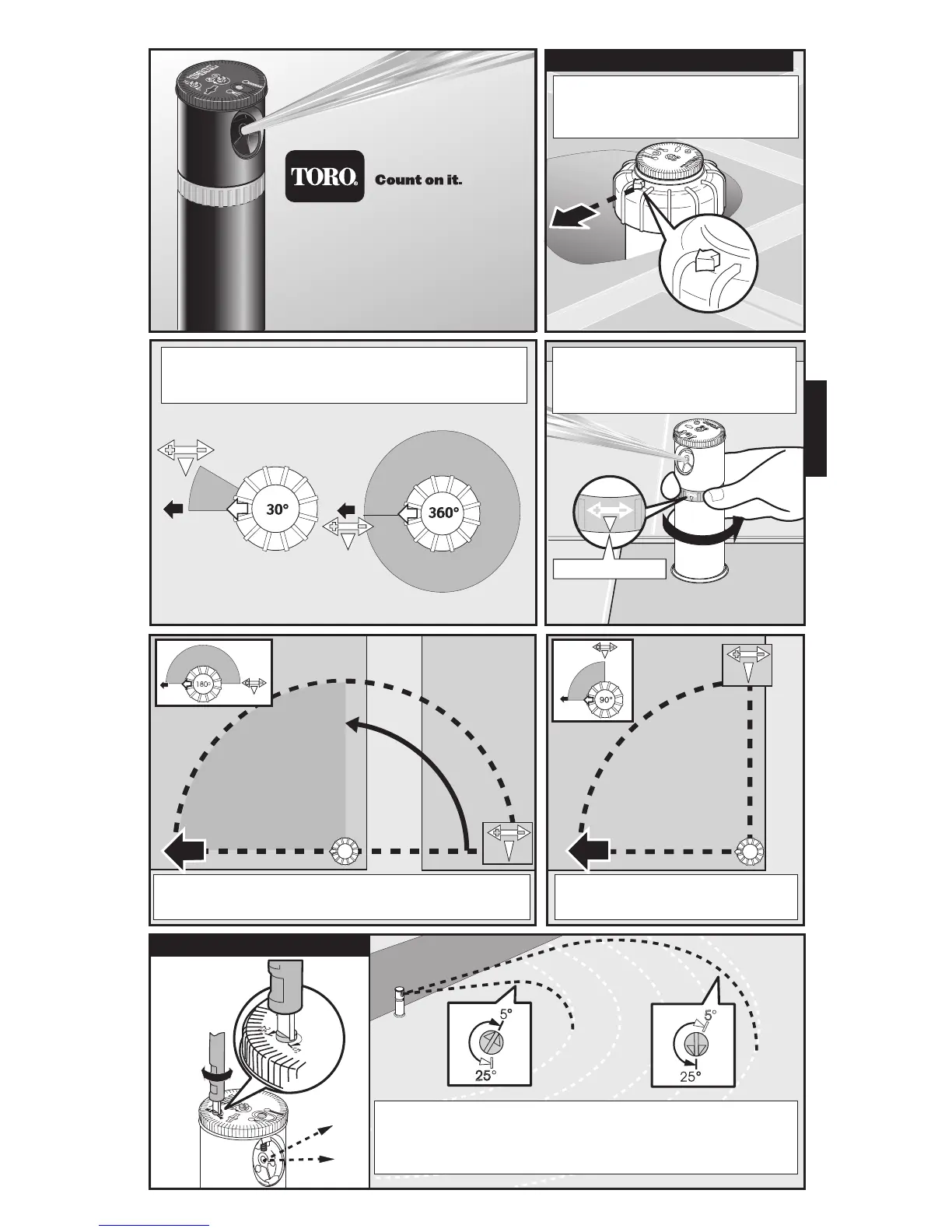

Einstellung des Beregnungsbogens
Einstellung des Düsenstrahlwinkels
Die Beregnungsfläche liegt zwischen dem Pfeil auf der Kappe
und dem rechten Stopp-Pfeil auf dem Bogeneinstellring. In
diesem Beispiel ist sie auf 180° eingestellt.
Den rechten Stopp-Pfeil mit der
rechten Seite des Beregnungsbogens
ausrichten.
Rechter Stopp-Pfeil
