System Management Unit

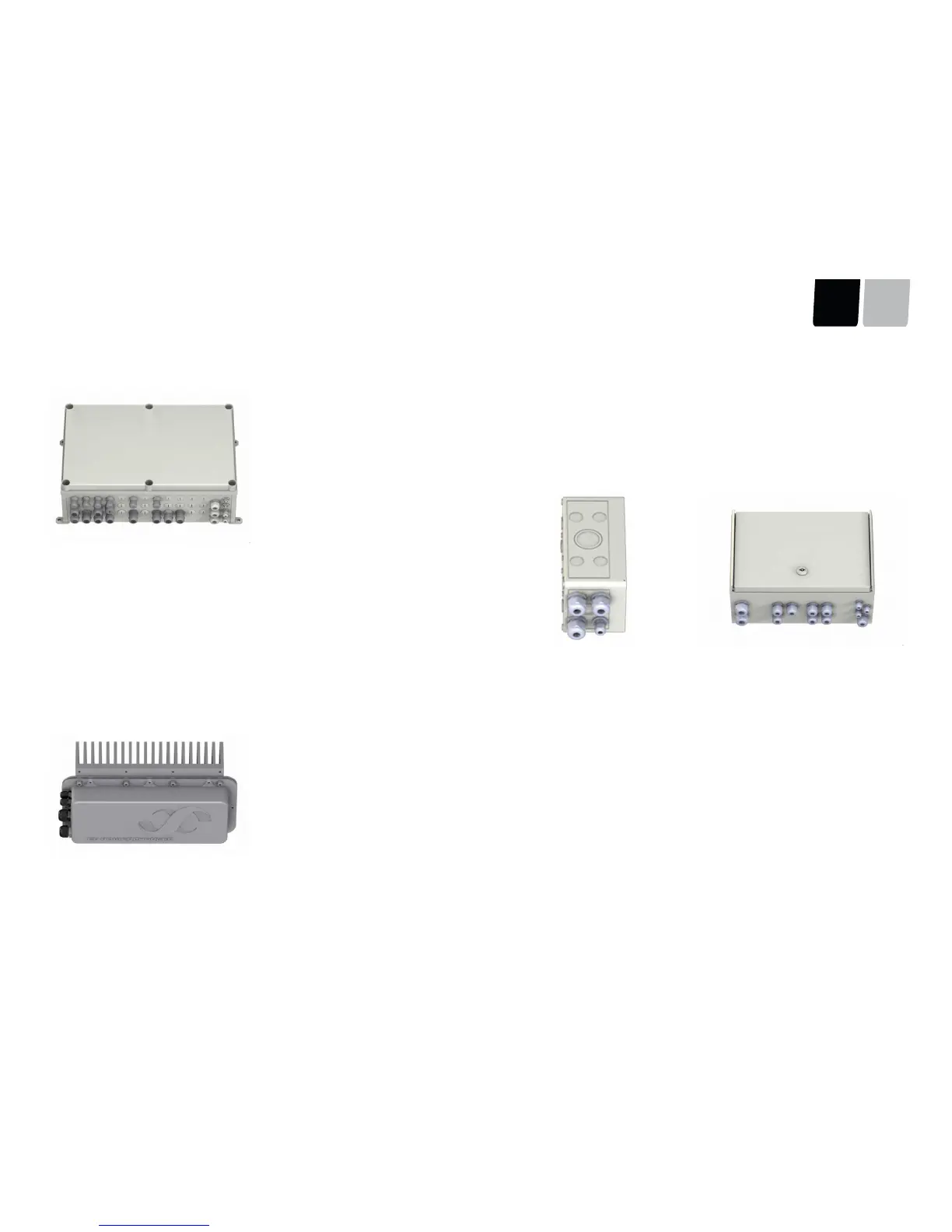

Abb. 59: System Management Unit
Die System Management Unit verbindet alle DEEP BLUE Komponenten an Bord auf
digitaler und leistungselektronischer Ebene zu einem Gesamtsystem.
Leistungsfähige Systemcontroller stellen die Betriebssicherheit aller Systemfunktio-
nen und die komfortable Bedienung sicher.
In komplexeren DEEP BLUE Systemen können mehrere System Management Units
miteinander vernetzt betrieben werden.
Die System Management Unit ist in den Größen S und L verfügbar.
Wechselstrom-Ladegerät
Abb. 60: Wechselstrom-Ladegerät
Die Hochvolt-Batterien des DEEP BLUE Systems werden über ein oder mehrere
Wechselstrom-Ladegeräte aufgeladen. Die Wechselstrom-Ladegeräte wandeln den
Wechselstrom der Landstromversorgung in Hochvolt-Gleichstrom zum Laden der
Hochvolt-Batterie um.
Die elektrische Verschaltung erfolgt in einem separaten Schaltkasten (Shore Power
Distribution).
Shore Power Distribution
Abb. 61: Shore Power Distribution S
Abb. 62: Shore Power Distribution L
Die Shore Power Distribution S ermöglicht den Einsatz von einem einzelnen Lade-
gerät (Charger). Mit der Shore Power Distribution L können bis zu drei Ladegeräte
betrieben werden. Je nach Ausführungsvariante stellt diese Einheit sicher, dass die
Landstromverbindung bei Auslösen des Not-Aus-Schalters getrennt wird. Außerdem
wird die 12 V-Batterie gestützt. Die Shore Power Distribution L kann Sicherungen für
Wechselstrom- und Gleichstromversorgung enthalten.
