Toto CST474CEFG - Procédure Dinstallation

22
FRANÇAIS
2) Percez quatre trous de 11/64 po. dans le
plancher suivant l’instruction d’installation
de robinetterie inclus dans la boîte (voir
Illustration 2). (Trous de 5/16 po. pour les
carreaux ceramic et ancres pour plancher
en béton).
3) Retournez le raccord de sortie en PVC.
Pressez fermement un nouveau joint en
caoutchouc sur la gorge circulaire autour
de l’ouverture de la sortie. Tournez le rac-
cord de sortie vers l’endroit et posez-le
bien en position sur la bride de sol. Pres-
sez fermement sur le joint en caoutchouc
afin de le positionner correctemnet (voir
Illustration 3).
ATT ENTION : Ne pas bouger le raccord
de sortie après avoir xé le joint en
caoutchouc.
4) Insérez les rondelles et les écrous sur les
boulons de montage; serrez manuellement
(voir Illustration 4). Puis serrez les boulons
d’un demi tour supplémentaire. Fixez la
partie arrière du raccord de sortie au sol
à l’aide des 4 vis et rondelles. Insérez les
boulons en T dans les fentes tête en bas et
pointe letée tournée vers le haut.
REMARQUE : Nivelez la sortie en PVC.
Joint en
Caoutchouc
Ill. 3
Boulons
en T
Ecrou
Rondelle
Fente
Ill. 4
C
2"
B
A
Mur
C/L
Plancher
Bride de Sol
de Toilette
Ill. 2

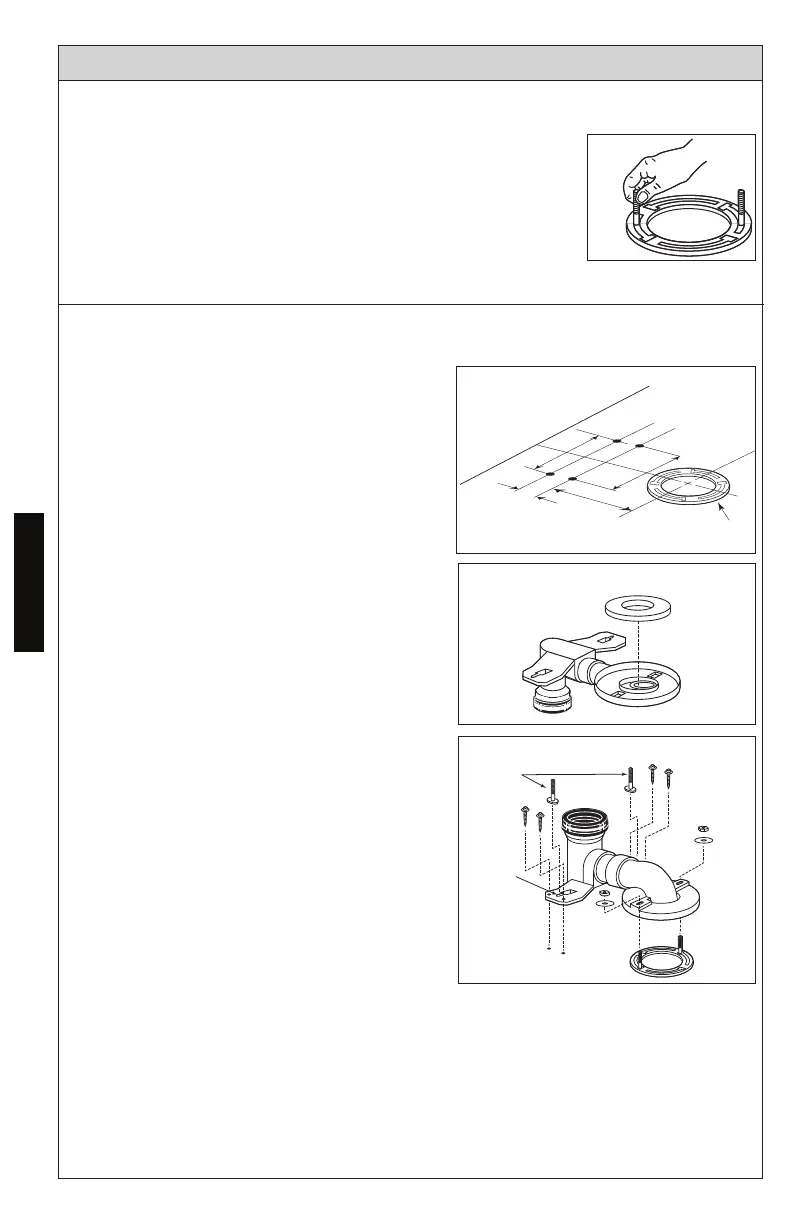

PROCÉDURE D’INSTALLATION
1) Nettoyez la bride de sol puis installez les boulons de
montage dans les orices de la bride (voir Illustration 1).
Les boulons doivent être insérés dans la fente tête en bas
et tige letée dirigée vers le haut.
Ill. 1
Installer le raccord de sortie
Installer les boulons de montage
