TQ Display V01 - Bedien- und Anzeigeelemente

DE – 6
3 Bedien- und Anzeigeelemente
3.1 Übersicht Display
Pos. in
Abb. 1
Beschreibung
1 Ladezustand Battery
(max. 10 Striche, 1 Strich
entspricht 10 %)
2 Ladezustand Range
Extender (max. 5 Striche,
1 Strich entspricht 20 %)
3 Anzeigefeld für unter-
schiedliche Bild-
schirmansichten mit
Fahrinformationen
(siehe Abschnitt 6 auf
Seite 9)
4 Unterstützungsstufe
(AUS,
)
5 Bedientaste
3.2 Übersicht Remote
Pos. in
Abb. 2
Beschreibung
1 Bedientaste OBEN
2 Bedientaste UNTEN

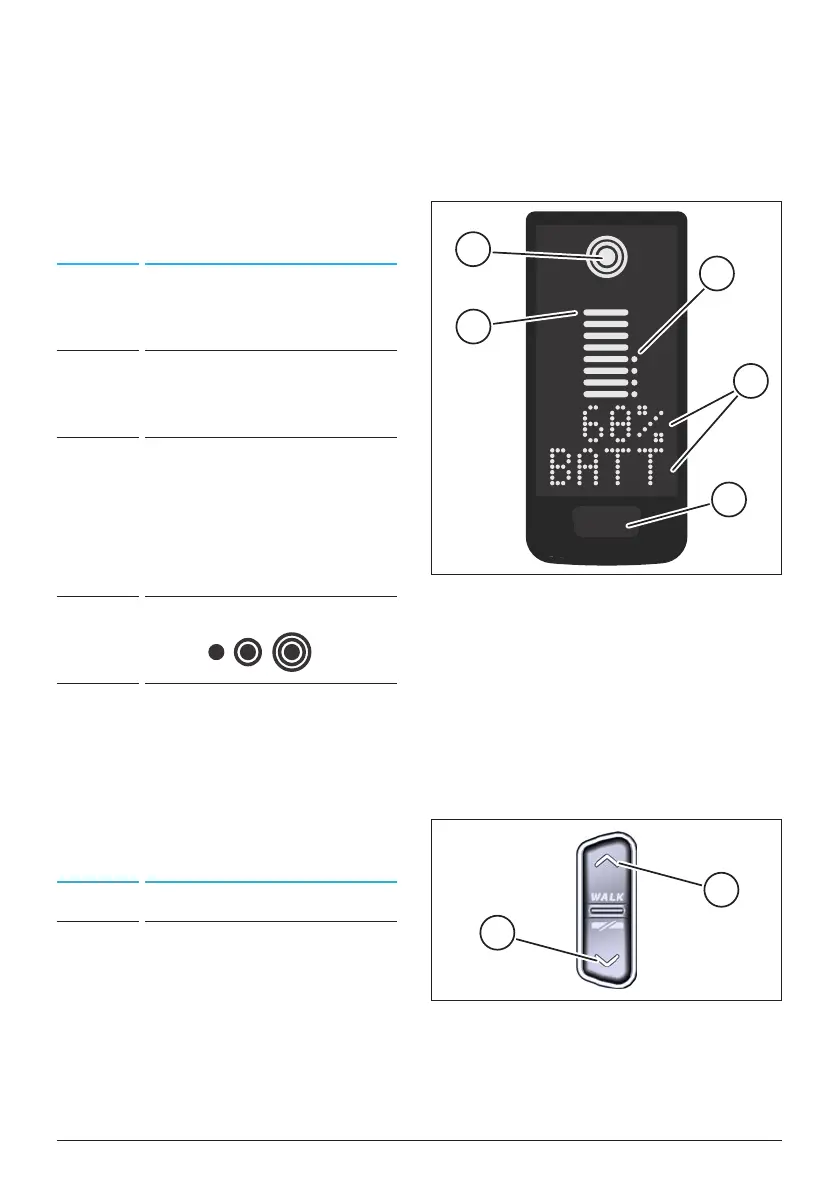

Abb. 1: Bedien- und Anzeigeelemente
am Display
1
2
4
5
3
Abb. 2: Bedienelemente an der Remote
1
2
