ES – 6
3 Elementos de manejo y visualización
3.1 Resumen de la Display
Pos. en
Fig. 1
Descripción
1 Estado de carga de la
Battery (máx. 10 lineas,
1 linea corresponde a
10 %)
2 Estado de carga del
Range Extender (máx.
5 lineas, 1 linea corres-
ponde a 20 %)
3 Panel de visualización
para diferentes vistas
de Display con infor-
mación de conducción
(ver sección 6 en la
página 9)
4 Soporte de nivel
(OFF,
)
5 Botón de funciona-
miento
3.2 Visión general en Remote
Pos. en
Fig. 2
Descripción
1 Botón de funciona-
miento ARRIBA
2 Botón de funciona-
miento ABAJO

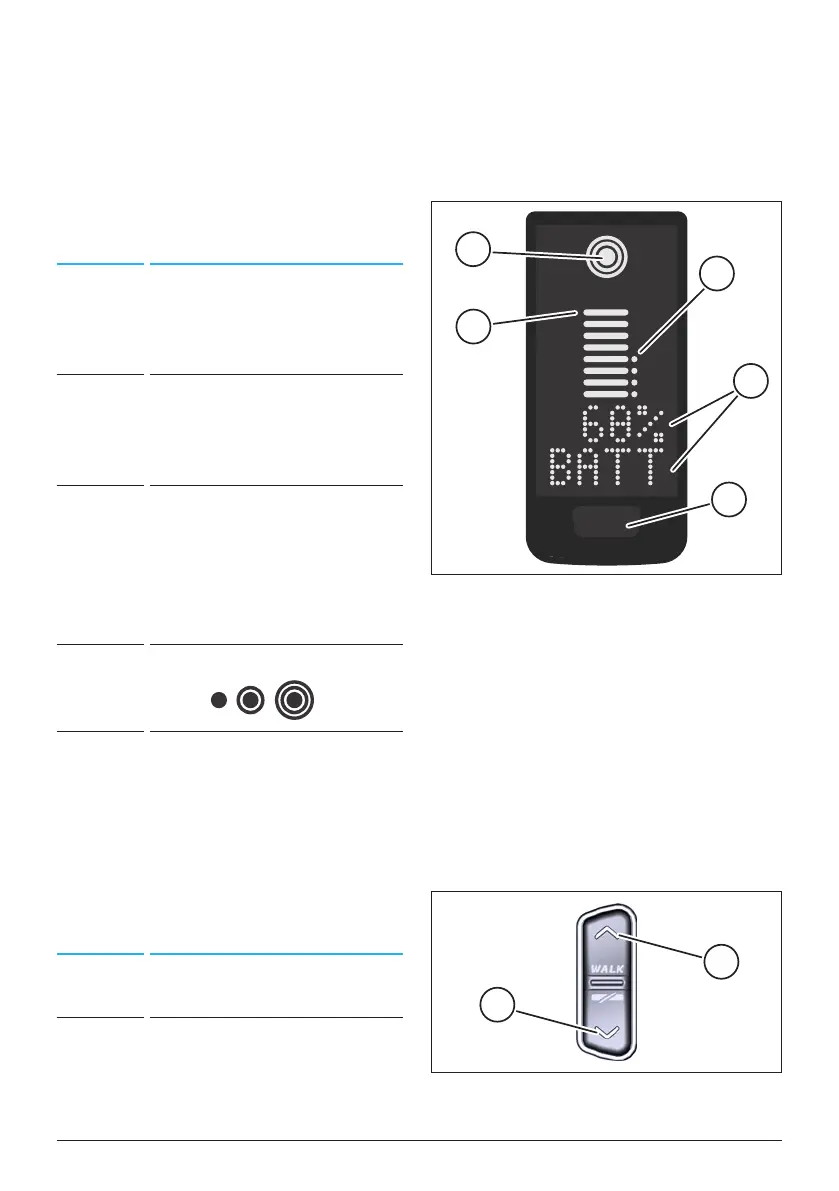

Fig. 1: Elementos de funcionamiento y
presentación en la Display
1
2
4
5
3
Fig. 2: Elementos de control del
Remote
1
2
