Trane 2MCC05-C - Page 77

MS-SVN056C-EN 77
Wiring Diagrams

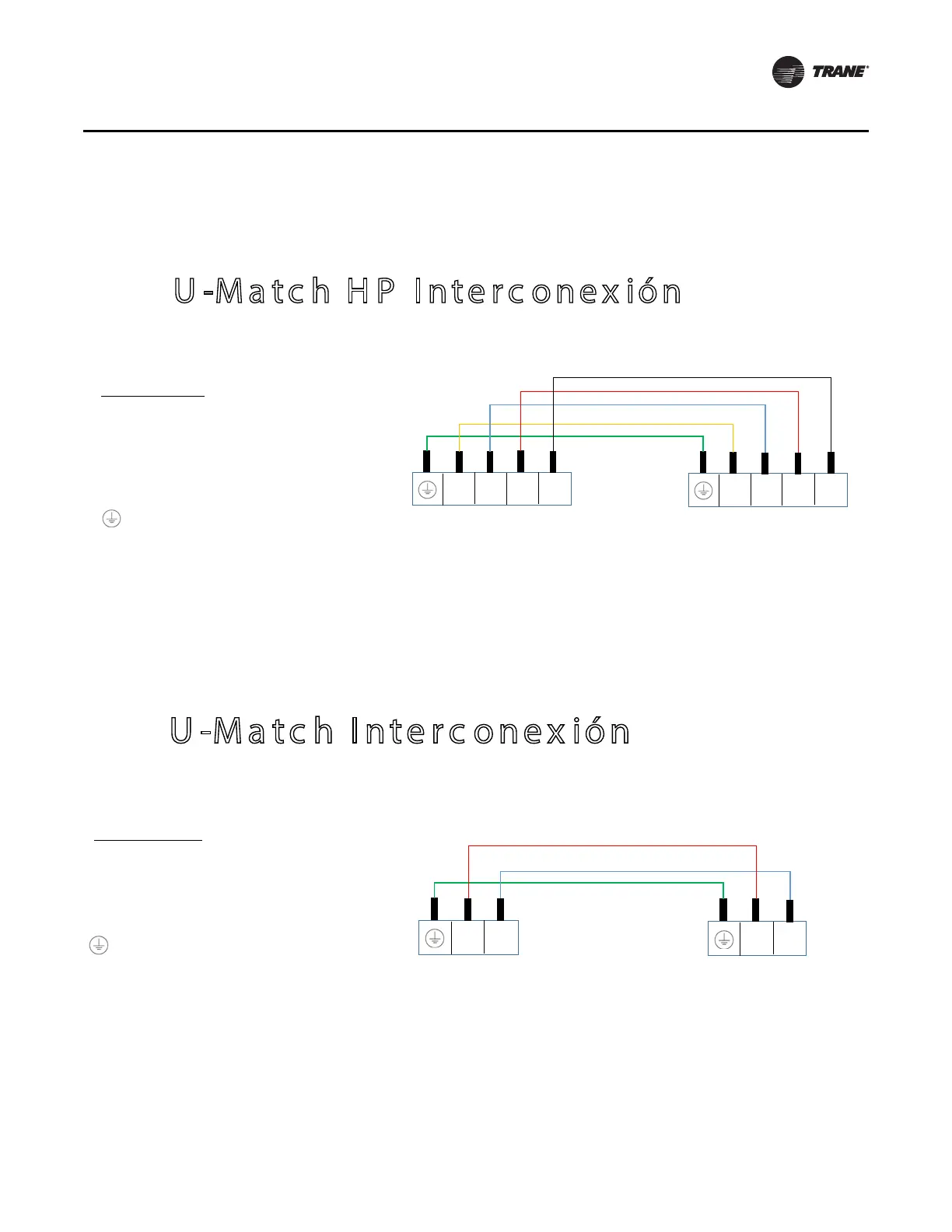

Interconnecting U-Match Systems
U -M a t c h HP In t e r c o n e x ió n
Unidad Interior
Descripción Bornes
C1: Compresor
N1: Cómun de 24 VAC
V1: Válvula de 4 vías
F1: Señal para venƟůĂdor exterior
Puesta a Ɵerra
C1
V1
N1
F1
C1
V1
N1
F1
Unida Exterior
U -M a t c h In t e r c o n e x i ó n FRIO SOLO
Unidad Interior
Descripción Bornes
C1: Compresor
N1: Cómun de 24 VAC
C: Cómun de 24 VAC
Puesta a Tierra
C1 N1
C1 N1
Unidad Exterior
