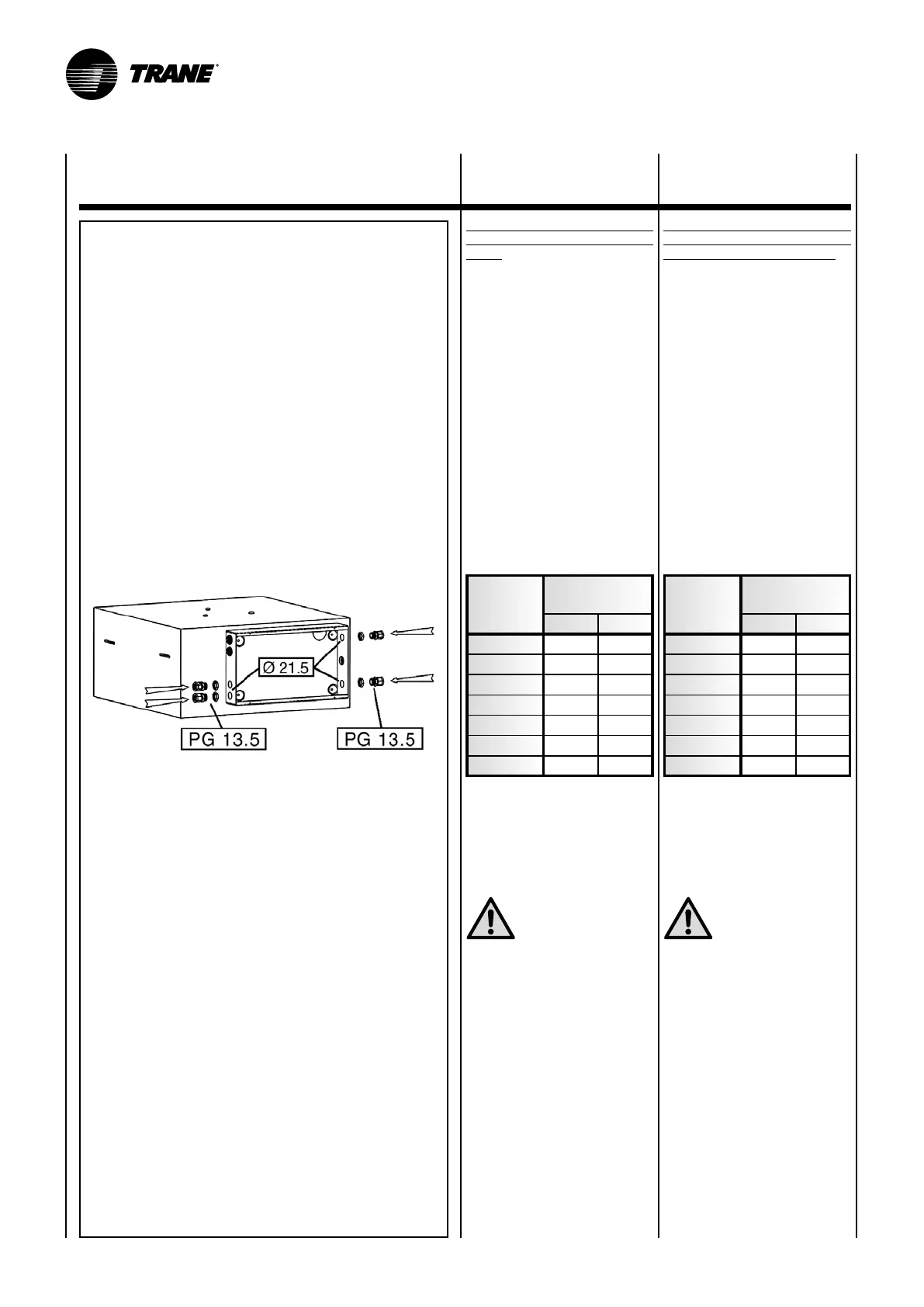

UNT-SVX03Q-XX23
COLLEGAMENTI
ELETTRICI
ELECTRICAL
CONNECTIONS
Effettuare i collegamenti elettrici se-
condo le leggi e le norme nazionali
vigenti.
Gli schemi elettrici non prendono in
considerazione la messa a terra o al-
tri tipi di protezione elettrica previsti
da norme, regolamenti, codici e
standard locali o dall’azienda locale
di fornitura dell’energia elettrica.
Prima di installare il ventilconvettore
verificare che la tensione nominale
di alimentazione sia di 230V - 50 Hz.
L’alimentazione elettrica è sempre
collegata ai morsetti L, N e PE del-
la scheda.
La potenza massima assorbita per
il funzionamento alla tensione di
230 V c.a. è indicata nella tabella
seguente:
Assicurarsi che l’impianto elettrico
sia adatto ad erogare, oltre alla cor-
rente di esercizio richiesta dal ventil-
convettore, anche la corrente neces-
saria per alimentare elettrodomestici
ed apparecchi già in uso.
Nel caso di abbinamen-
to del Ventilconvettore
Cassette CWS con rego-
latori elettronici occorre tenere as-
solutamente in considerazione i va-
lori di tensione presenti sui termi-
nali dell’autotrasformatore (tensio-
ni trasformate di ritorno). Detti va-
lori possono raggiungere i 500Vac.
A monte dell’unità prevedere un inter-
ruttore onnipolare con una distanza di
apertura dei contatti che consenta la
disconnessione completa nelle condi-
zioni della categoria di sovratensione III.
Occorre sempre effettuare la messa
a terra dell’unità.
Togliere sempre l’alimentazione elet-
trica prima di accedere alla macchina.
La sezione minima dei conduttori
è 0.75 mm
2
Perform electrical connections in
accordance with laws and regulations
in force in the country concerned.
The wiring diagrams do not address
protective grounding or other electrical
protection which will be required under
local rules, regulations, codes and
standards or by the local electricity
supplier.
Before installing the fan coil, make
sure the rated voltage of the power
supply is 230V - 50 Hz.
The power supply is always connected
to terminals L, N and PE on the
board.
Maximum power consumption for
230 VAC mains power operation is
as follows:
Make sure that, in addition to supplying
the working current required by the
fan coil, the mains electrical supply
is also able to supply the current
necessary to operate other house-
hold appliances and units.
If using the CWS Cassette
fan coils with electronic
controllers, the voltage
values at the autotransformer
terminals must be kept in
consideration (transformer return
voltages). These values may reach
500 Vac.
Upstream of the unit, a disconnection
switch must be provided and shall
have a contact separation in all poles,
providing full disconnection under
overvoltage category III condition.
The unit must always be earthed.
Always disconnect the electrical power
supply before opening the unit.
The minimum cross section of the
electric wires is 0.75 mm
2
modello
cws 0
cws 1
cws 2
cws 3
cws 4
cws 5
cws 6
69,5
56,5
80,5
102,5
89,5
132,5
182,5
0,40
0,35
0,45
0,60
0,50
0,65
0,90
Assorbimento
totAle
W A
modello
cws 0
cws 1
cws 2
cws 3
cws 4
cws 5
cws 6
69,5
56,5
80,5
102,5
89,5
132,5
182,5
0,40
0,35
0,45
0,60
0,50
0,65
0,90
totAl
Absorbtion
W A
