Установка
Установка в однокаскадной системе

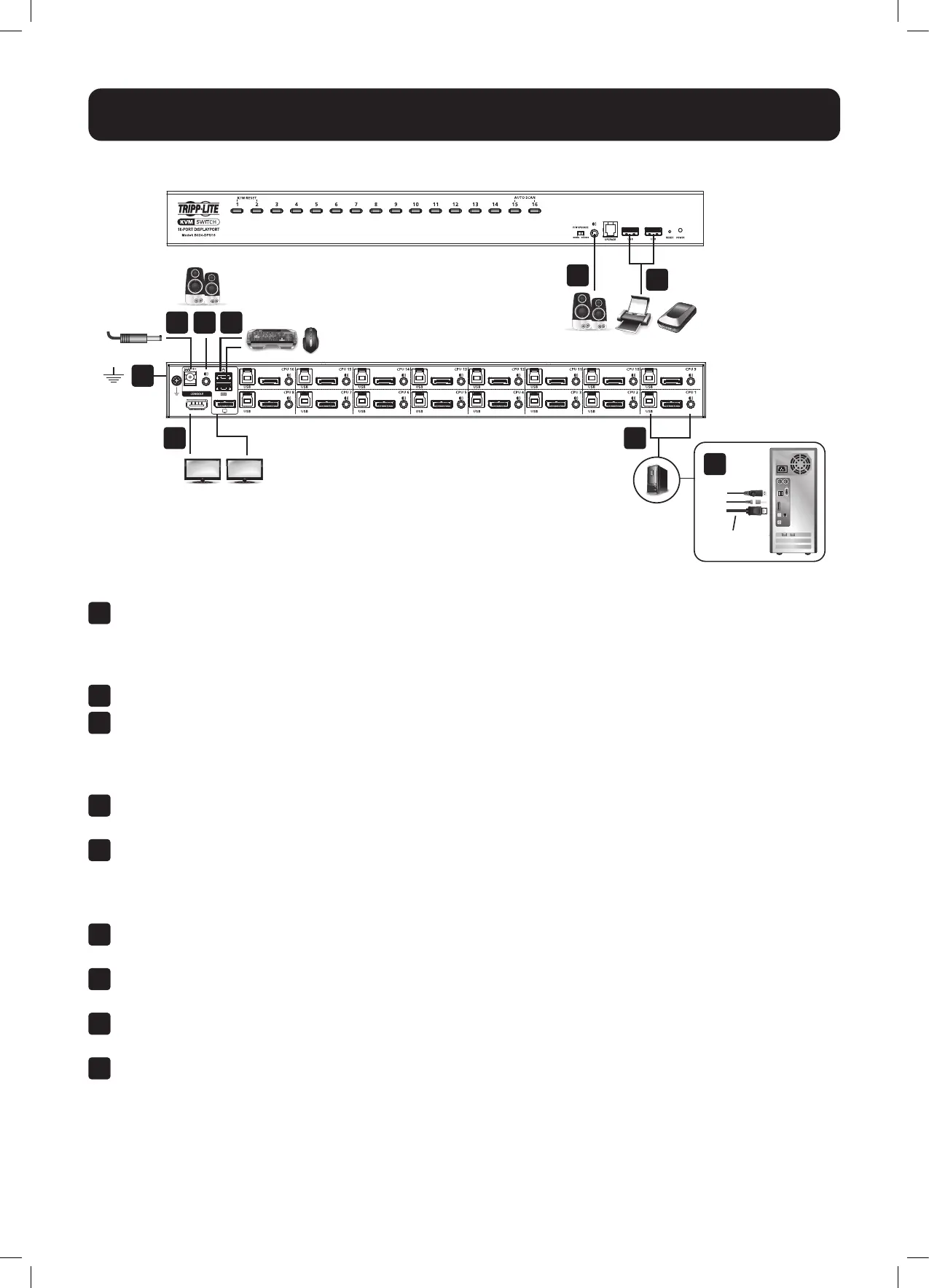

Для установки переключателя воспользуйтесь установочной схемой и выполните следующие действия:
1
Заземлите КВМ-переключатель B024-DPU08 / B024-DPU16, подсоединив один конец заземляющего провода к заземляющему выводу, а другой
конец — к подходящему заземленному элементу.
Примечание. Не пропускайте этот шаг! Надлежащее заземление помогает предотвратить повреждение устройства под действием выбросов напряжения или
статического электричества.
2
Подключите USB-клавиатуру и USB-мышь к консольным USB-портам, расположенным в группе консольных портов на задней панели устройства.
3
Подключите свой(-и) DisplayPort- и/или HDMI-монитор(-ы) к консольному(-ым) порту(-ам) DisplayPort и/или HDMI, расположенному(-ым) в группе
консольных портов на задней панели устройства, и подайте питание на монитор(-ы).
Примечание. При одновременном подключении к консольным портам DisplayPort и HDMI КВМ-переключатели B024-DPU08 / B024-DPU16 отображают на мониторах
DisplayPort и HDMI один и тот же исходный контент.
4
Подключите колонки к аудиоразъемам, расположенным на передней и задней панелях устройства. Акустическое устройство, подключенное к разъему
передней панели, имеет приоритет относительно подключенного к разъему задней панели.
5
Для подключения используйте наборы кабелей, поставляемые в комплекте (кабель DisplayPort, кабель USB 3.0 и аудиокабель). Вставьте разъем
DisplayPort в любой свободный порт DisplayPort, входящий в группу КВМ-портов переключателя (CPU 1, CPU 2 и т.д.), а затем вставьте кабель USB 3.0 и
аудиокабель в соответствующие им порты.
Примечание. Проверьте, чтобы все разъемы были включены в одну группу КВМ-портов (все в CPU 1, все в CPU 2 и т.д.).
6
Вставьте противоположные концы кабеля DisplayPort, кабеля USB 3.0 и аудиокабеля в соответствующие им порты компьютера. Повторите шаги 5 и 6 для
других устанавливаемых в системе компьютеров.
7
(Необязательно) Подключите свои периферийные USB-устройства к портам USB Type-A, находящимся в концентраторе USB 3.1 Gen 1, расположенном
на передней панели устройства.
8
Подключите блок питания, поставляемый в комплекте с переключателем, к источнику питания переменного тока, а затем вставьте кабель блока
питания в разъем питания переключателя. Теперь устройство B024-DPU08 / B024-DPU16 включено.
9
Включите питание компьютеров.
1
3 5
6
8 4
4
7
2
HDMI и/или DisplayPort
Кабель Display-
Port
