37
Installation
Einstufige Installation

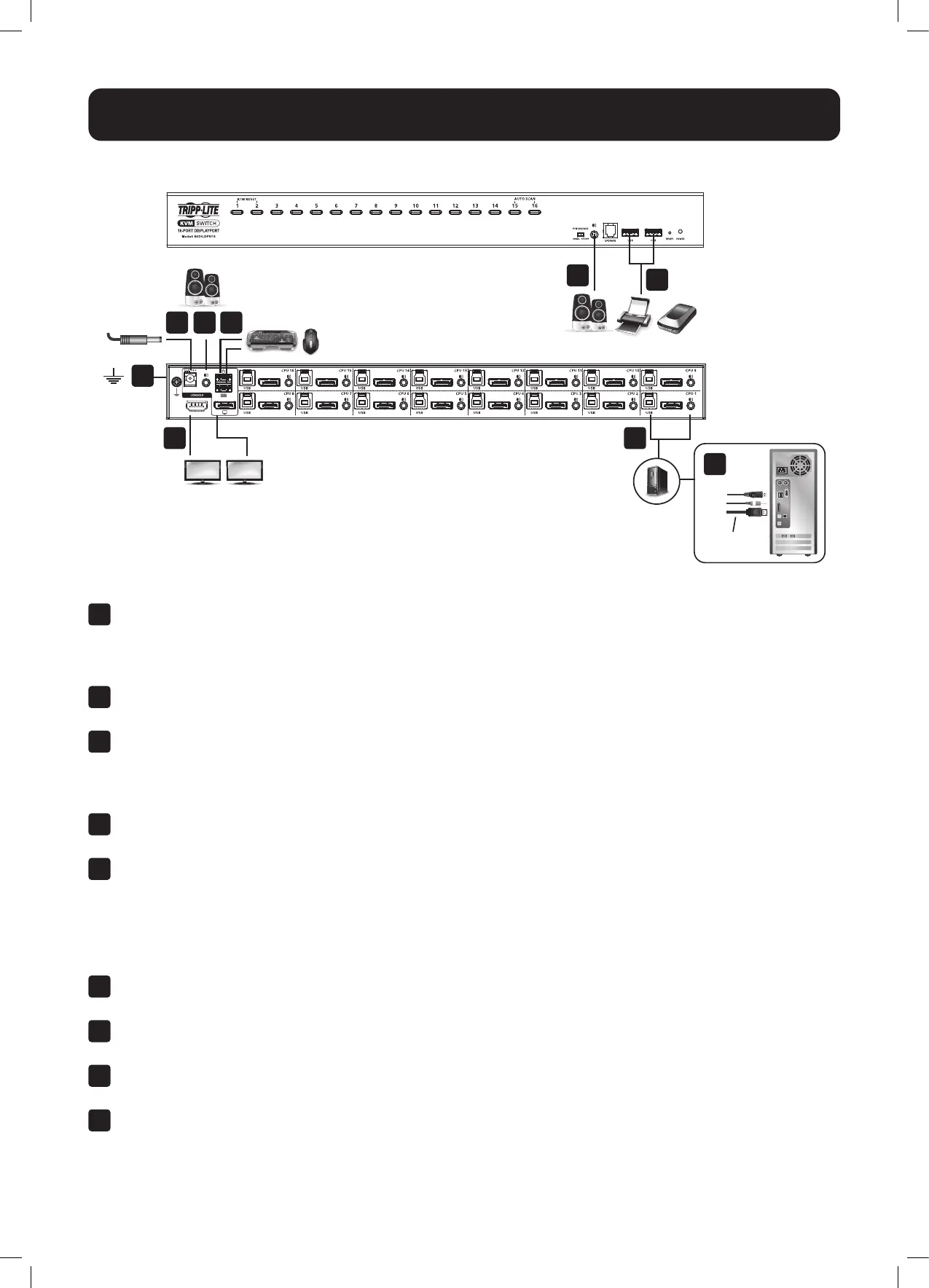

Um den Switch zu installieren, sehen Sie sich den Installationsplan an und führen Sie die folgenden Schritte aus:
1
Erden Sie die B024-DPU08 / B024-DPU16, indem Sie ein Ende eines Erdungsdrahtes an die Erdungsklemme und
das andere Ende an einen geeigneten geerdeten Gegenstand anschließen.
Hinweis: Dieser Schritt darf nicht unterlassen werden. Eine ordnungsgemäße Erdung hilft, Schäden am Gerät durch Stromstöße
oder statische Elektrizität zu vermeiden.
2
Schließen Sie Ihre USB-Tastatur und USB-Maus an die USB-Konsolenanschlüsse im Bereich der Konsolenanschlüsse
auf der Rückseite des Geräts an.
3
Schließen Sie Ihre/n DisplayPort- und/oder HDMI-Monitor/e an den Anschluss/die Anschlüsse des/der DisplayPort-
und/oder der HDMI-Konsole/n auf der Rückseite des Geräts an und schalten Sie den/die Monitor/e ein.
Hinweis: Wenn sowohl die DisplayPort- als auch die HDMI-Konsolenanschlüsse eingesteckt sind, zeigt der B024-DPU08 / B024-
DPU16 den gleichen Quellinhalt sowohl auf dem DisplayPort- als auch auf dem HDMI-Monitor an.
4
Schließen Sie Ihre Lautsprecher an die Audiobuchsen an der Vorder- und Rückseite des Geräts an. An der
Vorderseite angeschlossene Lautsprecher haben Vorrang vor den an der Rückseite angeschlossenen Lautsprechern.
5
Verwenden Sie die mitgelieferten Kabelsätze (DisplayPort-Kabel, USB 3.0-Kabel und Audiokabel) mit diesem
Paket. Stecken Sie den DisplayPort-Stecker in einen beliebigen freien DisplayPort-Anschluss im Bereich der KVM-
Anschlüsse des Switches (CPU 1, CPU 2 usw.), und stecken Sie dann das USB 3.0-Kabel und das Audiokabel in die
entsprechenden Anschlüsse.
Hinweis: Vergewissern Sie sich, dass sich alle Anschlussstecker im gleichen Bereich der KVM-Anschlüsse befinden (alle in CPU 1,
alle in CPU 2, usw.).
6
Stecken Sie die anderen Enden des DisplayPort-Kabels, des USB 3.0-Kabels und des Audiokabels in die
entsprechenden Anschlüsse am Computer. Wiederholen Sie die Schritte 5 und 6 für weitere PCs, die Sie installieren.
7
(Optional) Schließen Sie Ihre USB-Peripheriegeräte an die USB-Typ-A-Anschlüsse im Bereich des
USB 3.1 Gen 1-Peripherie-Hubs an der Vorderseite des Geräts an.
8
Schließen Sie den mit dem Switch gelieferten Netzadapter an eine Wechselstromquelle an und stecken Sie dann
das Netzadapterkabel in die Netzbuchse des Switches. Die B024-DPU08 / B024-DPU16 ist jetzt eingeschaltet.
9
Schalten Sie die Computer ein.
1
3 5
6
8 4
4
7
2
HDMI und/oder DisplayPort
Display-
Port-Kabel
