3. Установка
3.2 Изменение конструкции трапа (необязательно)
Внимание! При работе с инструментами для резки или сверления металла используйте защитные очки и соблюдайте все другие меры предосторожности,
рекомендуемые производителем инструмента и требуемые по действующим нормативам. Соблюдайте осторожность и пользуйтесь защитными перчатками при
работе с металлическими деталями после их разрезания. Неосторожное обращение с острыми краями может приводить к травмам и имущественному ущербу.
Примечание. Не меняйте конструкцию кабельного трапа SRCABLELADDER18 до выполнения всех указаний, изложенных в разделе 3.1 "Планирование", и установления необходимости в ее изменении.
Если изменение конструкции не требуется, переходите к разделу 3.3 "Сборка трапа".
1
Отмерьте и разметьте секцию кабельного трапа, требующую укорачивания.
2
Разрежьте секцию трапа по разметке с помощью ножовки или другого металлорежущего инструмента. Резка должна выполняться перпендикулярно длинной стороне трапа с
использованием металлорежущего инструмента, не вызывающего изгиба или разрушения секции трапа.
3
(Необязательно) После разрезания высверлите новые отверстия под штифты на конце секции трапа при помощи дрели со сверлом 3/8". Сравните укороченный конец секции трапа
с неукороченным концом с целью определения мест для высверливания новых отверстий. Убедитесь в том, что расположение отверстий соответствует предварительным планам
и замерам. Это действие можно опустить, но высверливание отверстий и установка штифтов обеспечивает более высокую устойчивость кабельного трапа SRCABLELADDER18.

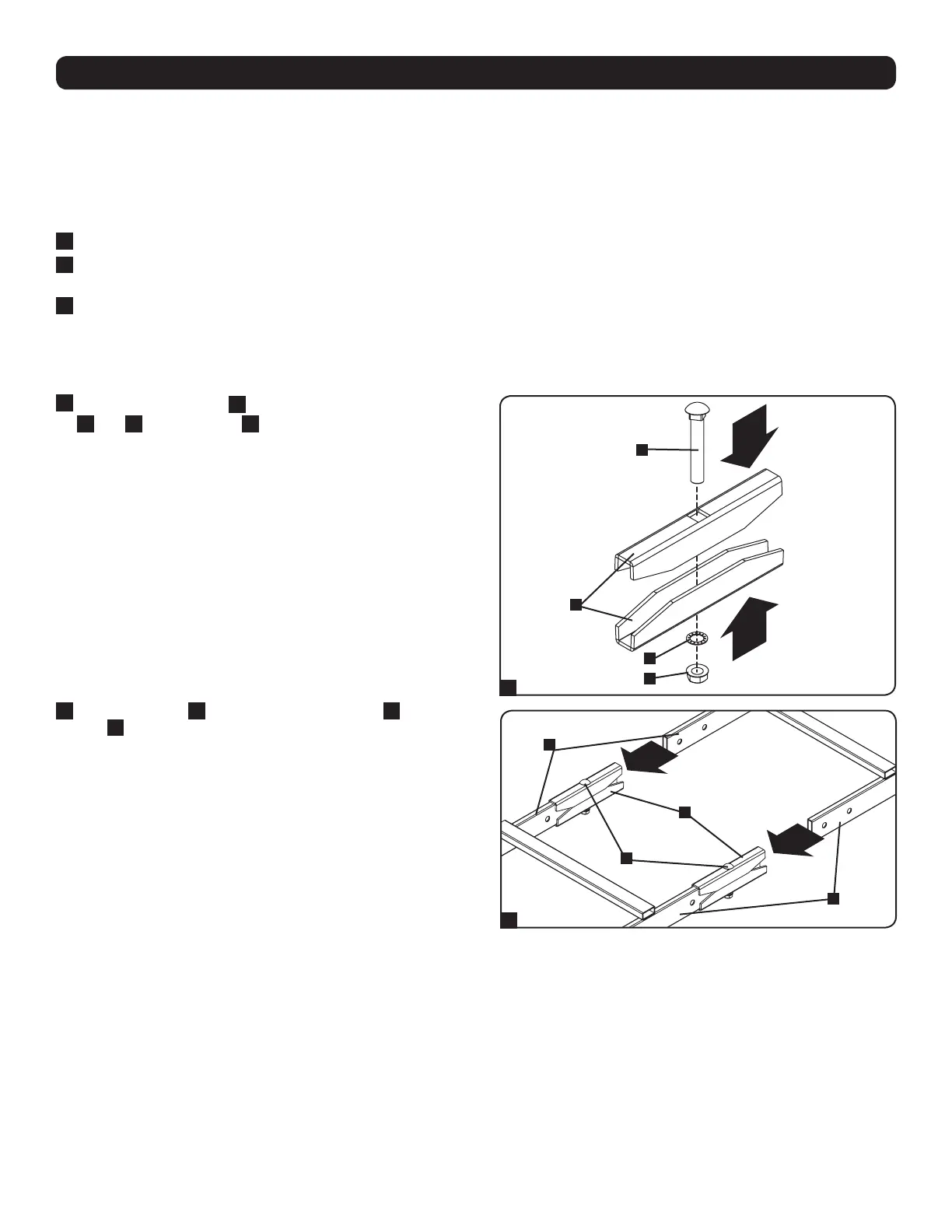

3.3 Сборка трапа
1
Прикрепите два фиксатора трапа
A
при помощи болтов M10 с квадратным подголовком
B
, шайб
C
и шестигранных гаек
D
, как показано на схеме. На данном
этапе гайки должны быть затянуты настолько, чтобы этого было достаточно для
скрепления фиксаторов.
2
Соедините секции трапа
E
, вставив каждую сторону в фиксаторы
A
до упора в
болты
B
. После соединения секций можно закрепить фиксатор, полностью затянув
гайки.
1
2
A
B
C
D
E
X2
A
E
B
To Next Page
