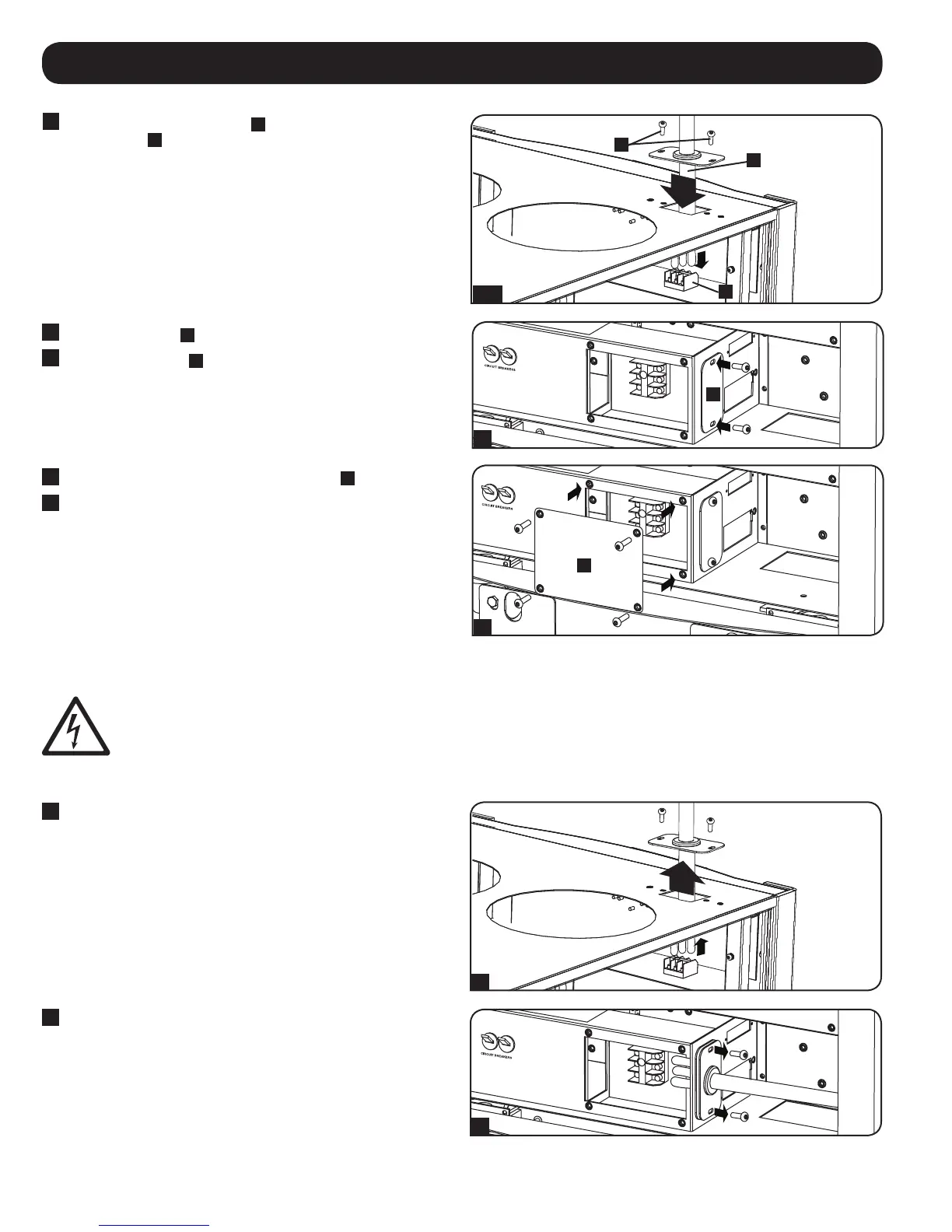

7. Conexiones Eléctricas
6
Inserte el ensamblaje del cable
E
y conecte al bloque superior
de terminales
F
.
7.2 Configuración de instalación eléctrica permanente [Hardwire]
7
Apriete los tornillos
G
que sujetan el ensamblaje en su sitio.
7
Reinstale la cubierta
D
de la parte superior de la unidad en la
parte inferior a fin de cerrar el acceso al bloque de terminales.
8
Reinstale la cubierta del bloque de terminales
A
.
9
Reinstale el panel lateral.
Conecte siempre las clavijas a un tomacorrientes compatible,
apropiadamente conectado a tierra. No conecte la clavija a una
barra de contactos o supresor de sobretensiones.
¡PELIGRO! ¡RIESGO DE MUERTE POR ALTA TENSIÓN!
Todo el cableado debe ser realizado por un electricista calificado, de acuerdo con las advertencias de este manual y los códigos
de seguridad y eléctricos correspondientes. El cableado incorrecto puede dañar severamente la unidad de aire condicionado y
causar graves lesiones personales y daño a la propiedad. Lea todas las instrucciones y códigos de seguridad antes de continuar.
El SRCOOL33K/SRXCOOL33K puede cablearse permanentemente a cualquier punto de la alimentación principal.
1
Si se instaló, retire el ensamblaje del cable de alimentación del
punto de instalación retirando los tornillos y desconectando el
cable del bloque de terminales.
2
Cablee la unidad de acuerdo a todos los códigos eléctricos y
de seguridad aplicables. Siga el procedimiento de cableado
adecuado y refiérase a todas las etiquetas de cableado en la
unidad.
Una vez que la unidad esté correctamente cableada y
energizada, siga los procedimientos mostrados para la
configuración del sistema.
14
8
A
7
D
6-7
E
G
F
1
2
