6.  

5.     

5.1 

В целях придания дополнительной устойчивости возможно использование двух транспортировочных кронштейнов с соответствующими крепежными элементами для крепления

устройства к опорным точкам пола. С помощью простого гаечного ключа на 13 мм прикрепите кронштейны к внешним или внутренним опорным точкам устройства. Прикрепите

кронштейны к опорным точкам пола с помощью комплекта для болтового крепления SmartRack марки Tripp Lite (мод. SRBOLTDOWN) или крепежных деталей, обеспечиваемых

пользователем.

5.2   

Если для вашей конкретной цели требуется встраивание устройства SRCOOL33K/SRXCOOL33K в ряд шкафов-стоек:

• Установите два соединительных кронштейна, соответствующих точкам соединения на соседних стойках. При необходимости выверните винты из соединительных отверстий

соседних стоек.

• Ослабьте винт, обеспечивающий крепление каждого соединительного кронштейна, и поверните все кронштейны на 90 градусов, совместив каждый из них с соединительным

отверстием в соседней стойке.

• Соедините каждый кронштейн с соседней стойкой при помощи винтов, вывернутых на шаге 2, при этом не затягивая винты до упора. По необходимости отрегулируйте положение

устройства и затяните все винты.

Если воздушным пространством конденсатора является пространство над подвесным потолком, включенное в возвратную часть системы центрального кондиционирования здания,

то устройство должно устанавливаться с использованием гибких воздуховодов, прокладываемых через отверстия в потолочных плитках. Это предпочтительный способ управления

воздушными потоками, проходящими через конденсатор. Для обеспечения надлежащей работы указанное пространство должно обеспечивать достаточный объем потока воздуха в

допустимом диапазоне температур и быть способным непрерывно обрабатывать тепло, отводимое устройством. Для этого требуется, чтобы:

• поток воздуха к конденсатору и от конденсатора каждого установленного устройства составлял не менее 1720 м

/ч (1012 куб.фт/мин);

• температура воздуха на входе конденсатора находилась в диапазоне 0-40°C (32-104° F);

• суммарная тепловая мощность, отводимая конденсатором, составляла не более 16 кВт (55kBTU) на каждое устройство. Воздух, проходящий через конденсатор, должен

обрабатываться системой центрального кондиционирования здания или обмениваться с наружным воздухом.

В случае снижения мощности системы центрального кондиционирования здания в ночное время и выходные дни, ее сезонного отключения, выключения на время проведения

ремонтно-профилактических работ или ограничения избытка производительности. может потребоваться применение альтернативного способа установки.

: наличие очень большого надпотолочного пространства не является заменой надлежащей вентиляции или теплоотводу. Тепло, отводимое в надпотолочное

пространство, должно иметь возможность выхода за пределы объекта. В противном случае повышение температуры в надпотолочном пространстве будет приводить к

отключению устройства.

6.1  

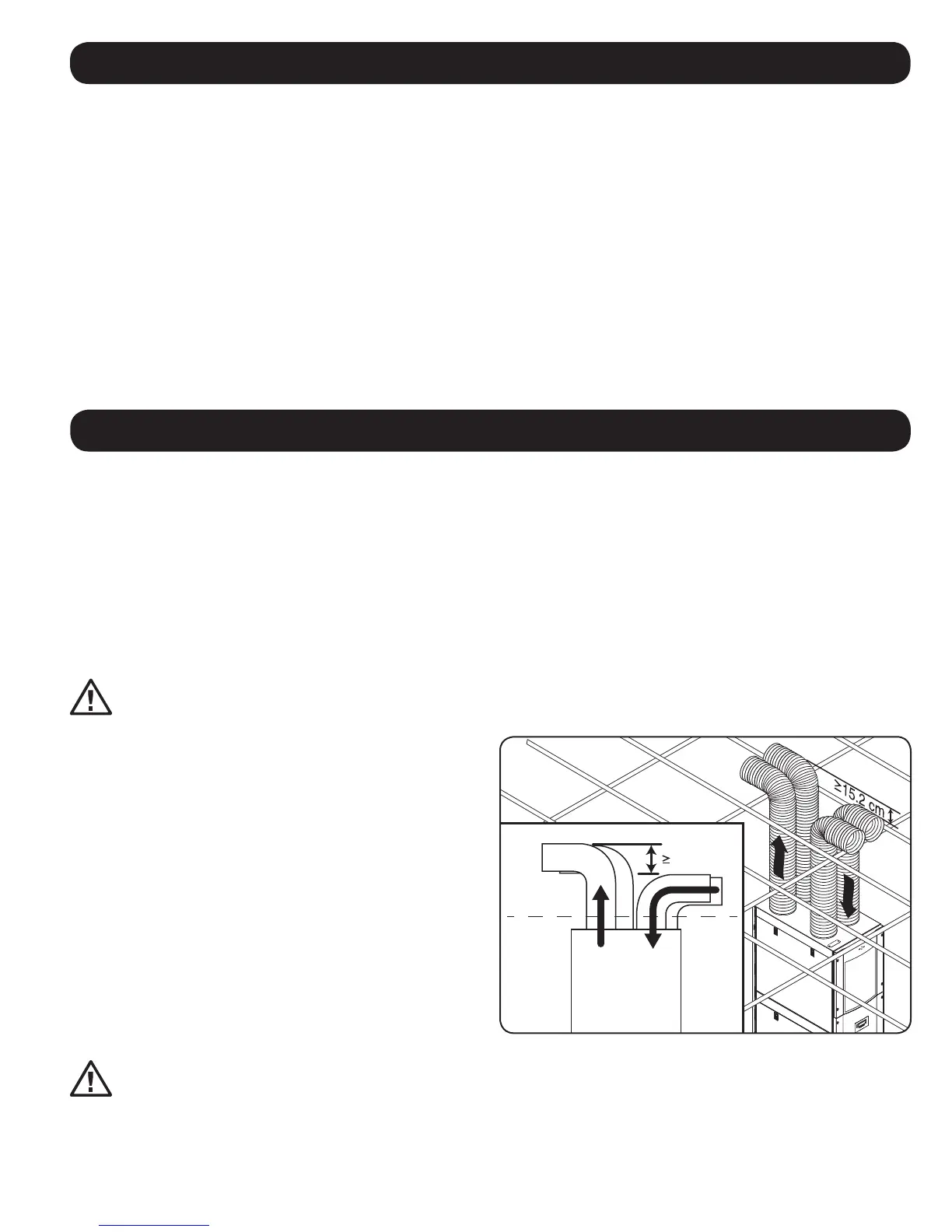

Проложите два гибких приточных воздуховода в передней части устройства и два гибких

вытяжных воздуховода в его задней части. Концы всех четырех воздуховодов должны

быть выведены за пределы кондиционируемого помещения.

Решение о месте прокладки гибких воздуховодов должно приниматься с учетом

требований, предъявляемых к монтажу. Убедитесь в том, что все четыре воздуховода

имеют примерно равную длину, а также в отсутствии резких изгибов.

В целях предотвращения перепуска горячего воздуха между отводящим и приточным

воздуховодами необходимо обеспечить, чтобы две выпускные трубы (расположенные

сзади) выходили наружу над потолочной плиткой как минимум на 15,2 см выше

воздухозаборных труб. В установках с воздуховодами высотой менее 60 см приточные
