7.
Модель SRCOOL33K представляет собой кабельное устройство, комплектуемое шнуром с разъемом L6-30 в сборе. Этот шнур может быть отсоединен для опциональной установки
жесткого кабельного подключения. Устройство мод. SRXCOOL33K оснащается разъемами для жесткого кабельного подключения или подключения через предоставляемый
пользователем входной шнур с разъемом в сборе.
7.1 ( . SRCOOL33K)
Устройство мод. SRCOOL33K имеет две точки возможного подключения к сети электропитания, одна из которых располагается в верхней части модуля, а другая – в нижней. Можно
использовать как верхнюю, так и нижнюю точку, однако внутренний электрический контур устройства рассчитан на одновременное использование только одной точки. В случае
подключения модуля к сети электропитания через обе точки он будет по умолчанию запитываться через вход, расположенный в его нижней части.

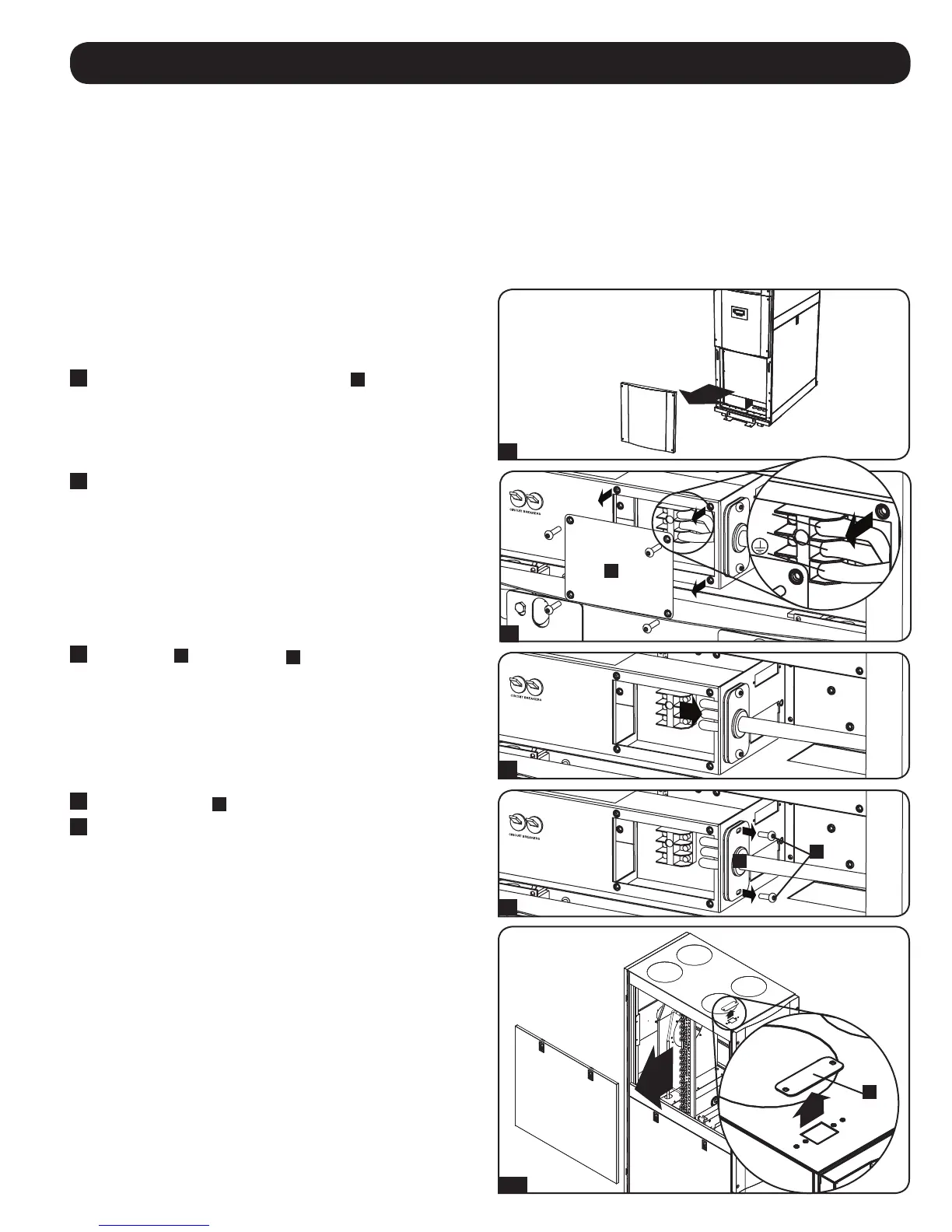

Переключение с нижней точки ввода сетевого электропитания на верхнюю производится в следующем порядке. Переключение с верхней точки ввода на нижнюю производится в
обратном порядке.
! ,
.
.
1
Снимите переднюю панель и крышку клеммной колодки
A
.
2
Отсоедините провода шнура электропитания от клеммной колодки.
3
Выверните винты,
B
фиксирующие шнур,
C
и отсоедините его от нижней
клеммной колодки.
4
Снимите верхнюю крышку
D
устройства.
5
Для получения доступа к верхней клеммной колодке снимите боковую панель.
29
1
2
3
4-5
B
C
D
1
A
L1
L2
