Operación
Instalación (Opcional)
Indicadores LED
LED (Color) Estado de LED Estado de Operación Descripción/Solución
Operación Normal
Suministro/Aceptación
(Amarillo)
Sólido Arranque suave La corriente está cargando lentamente
Destello lento Carga de corriente de suministro constante Corriente de carga máxima por descarga de batería
Destello rápido Carga de voltaje constante por absorción La batería alcanza el límite de voltaje establecido;
se ajusta para drenar menos corriente
Destello muy
rápido
Finalizar carga de voltaje constante Batería cerca del 100% de capacidad;
aproximándose al estado flotante
LED de Carga/Flotación
(Verde)
Destello lento Flotación Batería Totalmente Cargada
Destello rápido Flotación Batería totalmente cargada y corriente flotante
< 0.5 A
Operación Anormal
Error (Rojo) 2x Destellos El cargador no se puede conectar a la batería o
fusible de CD inservible
Compruebe el fusible y remplácelo si se voló
3x Destellos El voltaje de la batería es demasiado alto o
demasiado bajo
Compruebe que el voltaje de la batería
seleccionado en el cargador concuerda con el
voltaje de la batería
4x Destellos Detector térmico interno en corto o circuito abierto Detector térmico defectuoso; Siga las instrucciones
de Servicio en la siguiente página
5x Destellos Protección interna contra sobrecalentamiento Enfriamiento de la Unidad; reiniciará
automáticamente una vez que se alcance la
temperatura interna de operación promedio
Notas:
• La selección del voltaje de la batería no puede cambiarse durante la carga.
• La batería está completamente cargada cuando el LED verde está encendido. En este punto puede detener la carga de la batería o mantenerla conectada en
estado de flotación.
• Para terminar una sesión de carga, desconecte el cable de alimentación de CA de la fuente, entonces desconecte las pinzas del cargador de las terminales de la
batería.

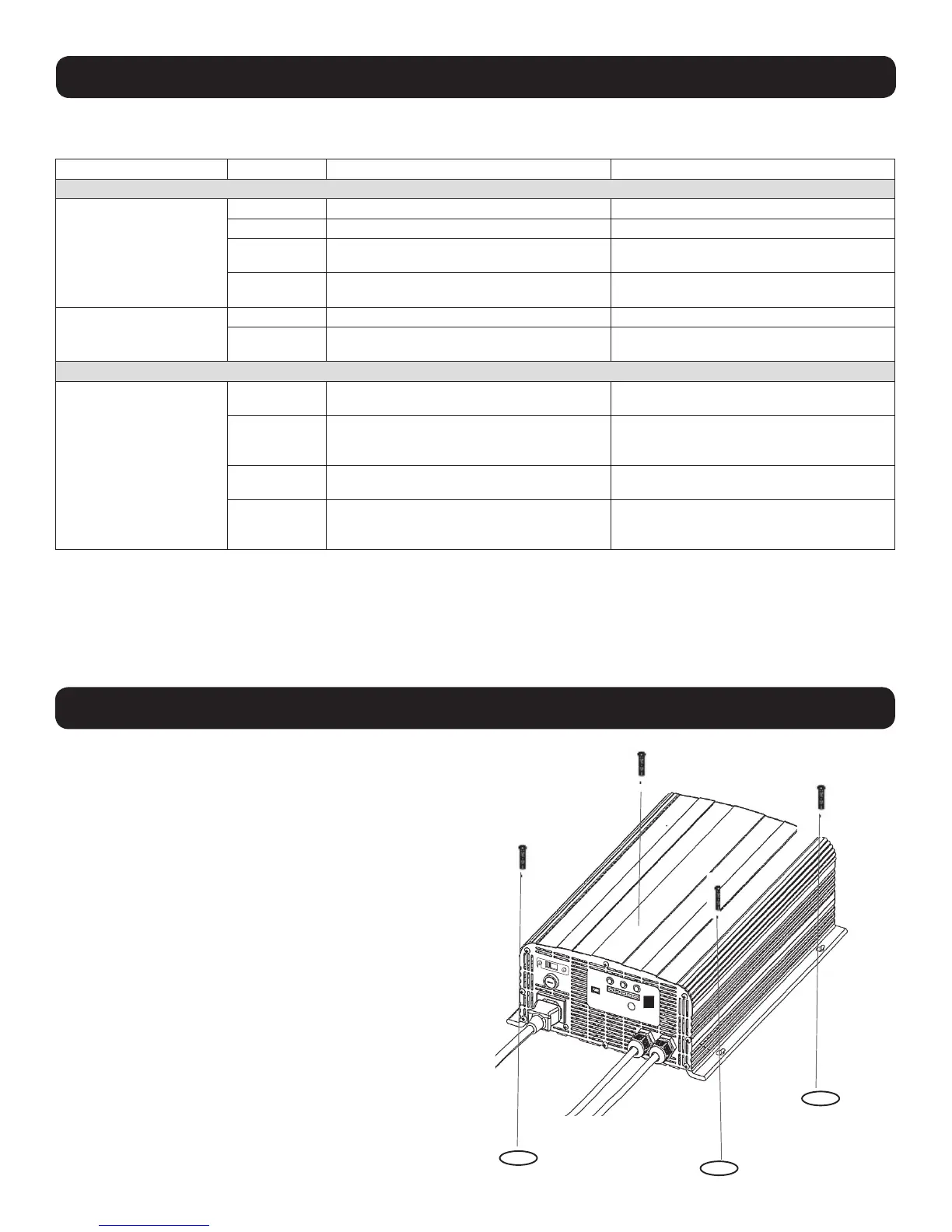

El cargador 4 en 1 puede instalarse sobre una superficie
horizontal. Para instalarlo, coloque cuatro tornillos (no incluidos)
a través de las ranuras de montaje del cargador en una
superficie rígida. Apriete los tornillos tan lejos hacia atrás de las
ranuras como sea posible, de lo contrario los tornillos pueden
aflojarse y causar que el cargador de deslice hacia atrás y hacia
adelante.
Nota: El usuario es responsable de determinar si los accesorios y la
superficie de instalación son adecuados para soportar el cargador.
