GRAVURE CELL OPTION V8.3 X BETA – MANUALE OPERATORE
Pagina
13

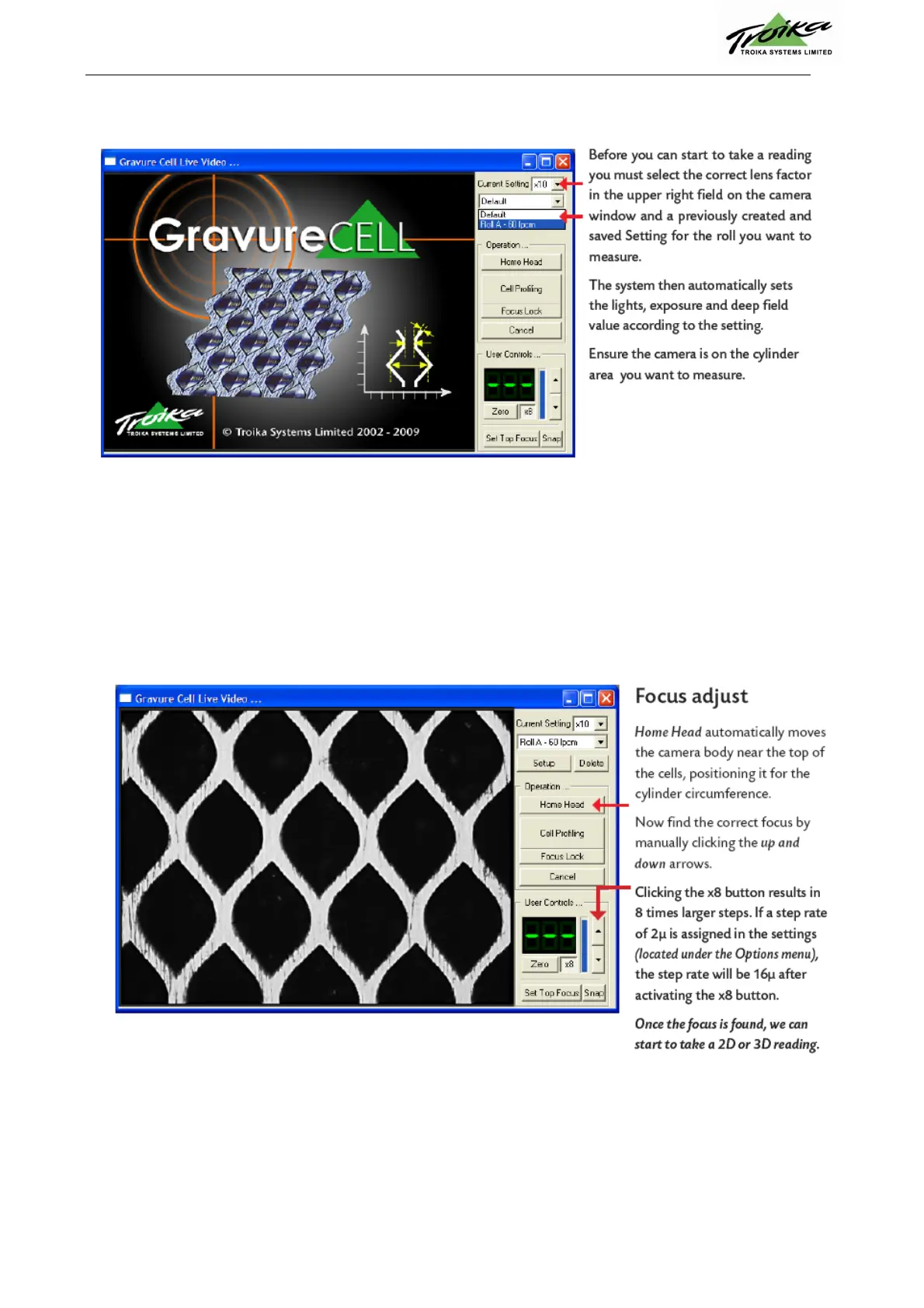

Taking a Reading
Fare una misurazione
Prima di iniziare una misurazione si deve selezionare la corretta lente nel campo in alto a dx della finestra
"camera live" e una impostazione precedentemente creata e salvata per il tipo di cilindro da misurare.
Il sistema imposterà quindi automaticamente l'esposizione e la profondità di campo relativi all'impostazione
selezionata.
Assicurarsi che l'AniCam sia posizionata sul cilindro nell'area che dovrà essere misurata.
Focus adjust
Messa a Fuoco
Cliccare "Home Head" per portare il corpo macchina vicino alla superficie delle celle, da fare quando si
cambia il diametro del cilindro
Ora trovare la corretta messa a fuoco cliccando manualmente sulle frecce su e giù
Selezionando il tasto "x8" gli spostamenti saranno 8 volte maggiori. Assegnando "step rate nei "settings" 2µ
(situato all'interno del menù "Options"),lo spostamento sarà di 16µ dopo che il "x8" sarà stato attivato.
Quando si è trovata la messa a fuoco, è possibile iniziare una misurazione 2D o 3D.
