GRAVURE CELL OPTION V8.3 X BETA – MANUALE OPERATORE
Pagina
17
Manual 2D-Readings
Misurazioni 2D Manuali
In our following example we show you how to take a manual 2D-reading – step-by-step .
Nel prossimo esempio è riportata, passo dopo passo, la procedura per le misurazioni 2D manuali.
Aprire la sezione "2D Analysis" attivandola dal menù "Image Analysis" oppure cliccando sull'icona
corrispondente nella barra delle applicazioni. Durante la misurazione manuale la finestra "2D Analysis" serve
solo per rilevare la lineatura. Le altre misurazioni si effettuano nella sezione/tabella "Calculate"

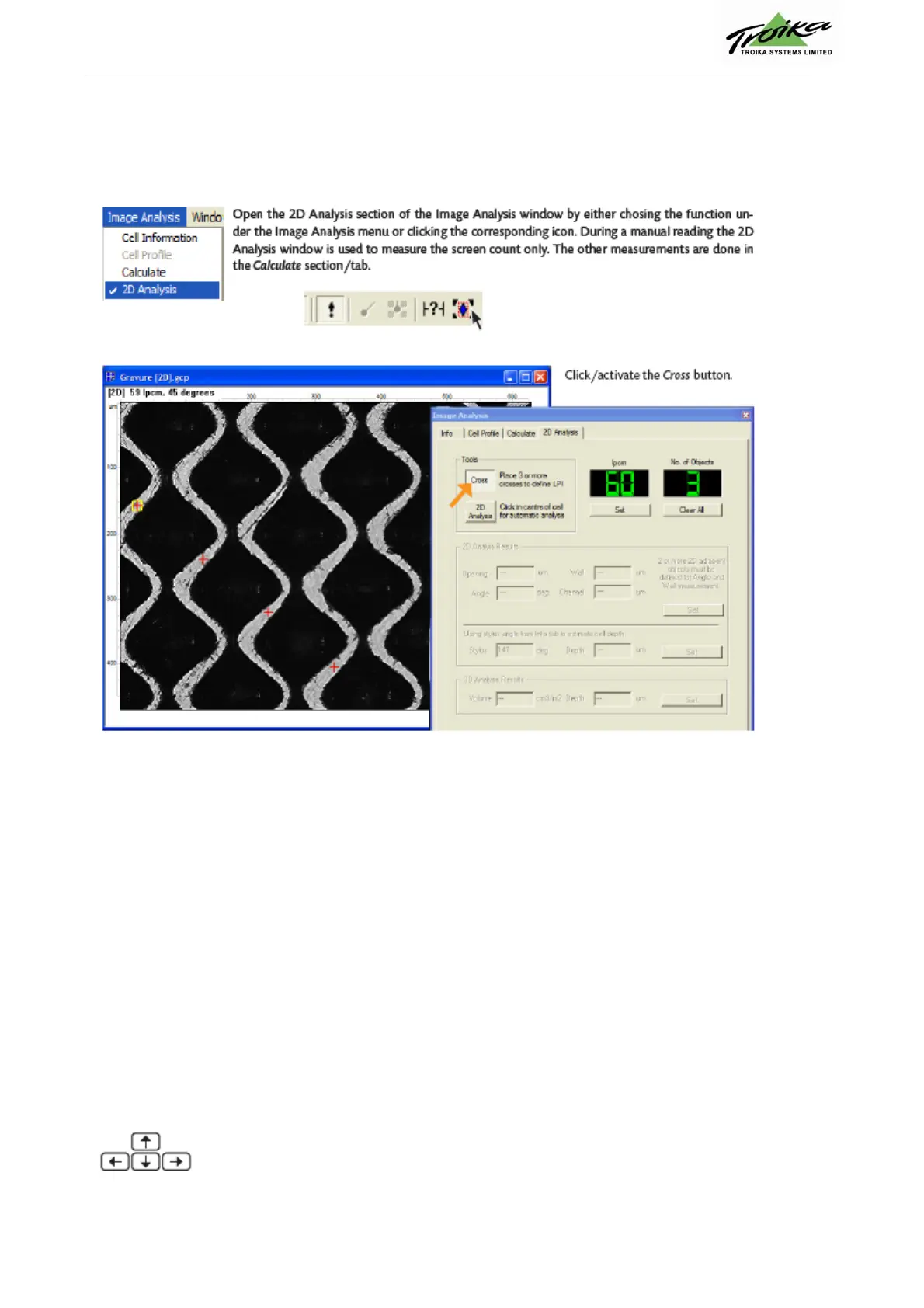

Click/activate the Cross button / Cliccare/attivare la casella "Cross"
Screen Count
Lineatura
After clicking the Cross button you can manually place red crosses (preferably on the center of cell walls
along a series of cells) to calculate the cell ruling in lpi or lpcm. A minimum of 3 cells must be marked (see
sample above) and allow the cell ruling calculation to be made in real time. After the screen is calculated it
can be assigned to the Info values by clicking the Set button.
Dopo aver selezionato la casella "Cross" è possibile posizionare manualmente dei crocini rossi
(preferibilmente al centro della parete della cella per una serie di celle) per calcolare la lineatura in lpi o lpcm.
devono essere creati almeno 3 crocini (vedi esempio sopra) per ottenere la lineatura in tempo reale.
Trovata la lineatura, questa può essere trasferita alla schermata "Info" (apposito valore) semplicemente
cliccando "Set".
The crosses can be moved by the cursor keys and/or the mouse pointer after being
selected. An individual cross can be deleted by pressing the Delete-key.
I crocini possono essere spostati con i tasti del cursore e/o il mouse dopo averli
selezionati. Per cancellare il crocino premere il tasto "Delete"
To Next Page
