A - Pistola de Rociado — Controla la aplicación de agua sobre la
superficie de limpieza con el gatillo. Incluye cerrojo de
seguridad.
B - Etiqueta de Advertencia e Instrucciones — Identifica los riesgos
e indica el procedimiento adecuado de puesta en marcha o de
parada de la limpiadora a presión.
C - Extensión para Boquillas con Conexión Rápida – Le permite
usar cuatro puntas de rociado diferentes.
D - Arrancador de Retroceso — Usado para arrancar el motor
manualmente.
E - Tanque del Combustible — Llene el tanque con gasolina regular
sin contenido de plomo en este punto. Siempre habitación de hoja
para la expansión del combustible.
F - Palanca de Control de la Válvula de Regulación — Coloca el
motor en modo de arranque para el arrancador de retroceso y
detiene el motor en funcionamiento.
G - Filtro de Aire — El elemento de filtro tipo seco limita la cantidad
de suciedad y polvo que se introduce en el motor.
H - Bombilla más Principal — Usada para arranque de motores fríos.
J - Bomba — Desarrolla alta presión de agua.
K - Automático se Enfría Sistema — Los ciclos regan por bomba
cuando agua alcanza 51°-68°C (125º-155ºF). Entibiar agua
descargará de la bomba en el suelo. Este sistema previene el
daño interno de bomba.
L - Identificación de Motor — Proporciona el modelo, tipo y el
código de motor. Tenga por favor estos prontamente disponible
cuándo llamar para la ayuda.
M - Toma de Alta Presión — Conexión para la manguera de alta
presión.
N - Entrada de Agua — Conexión para la manguera de jardín.
P - Tanques de Limpieza — Permite almacenar hasta 1.9 litros
(2 quart) de detergente para la limpiadora a presión en cada
tanque.
R - Tapa del Depósito del Aceite — Llene el motor con aceite aquí.
S - Manguera de Alta Presión — Conecte un extremo a la pistola
de rociado y el otro extremo a la toma de alta presión.
T - Bandeja de Accesorios – Permite almacenar cómodamente los
accesorios de serie y opcionales (cepillos, turbo varillas, etc.).
U - Puntas de Rociado – Detergente, 0º, 15° y 40º para diferentes
alta presión aplicaciones de limpieza.
No mostrado:
Calcomanía Ejemplar de Datos (el trasero cercano de plato
despreciable) — Proporciona el modelo y el número de serie de
limpiadora a presión. Tenga por favor estos prontamente disponible
cuándo llamar para la ayuda.
Gatasde Seguridad — Siempre use las gafas encerradas cuando
correr su limpiadora a presión.

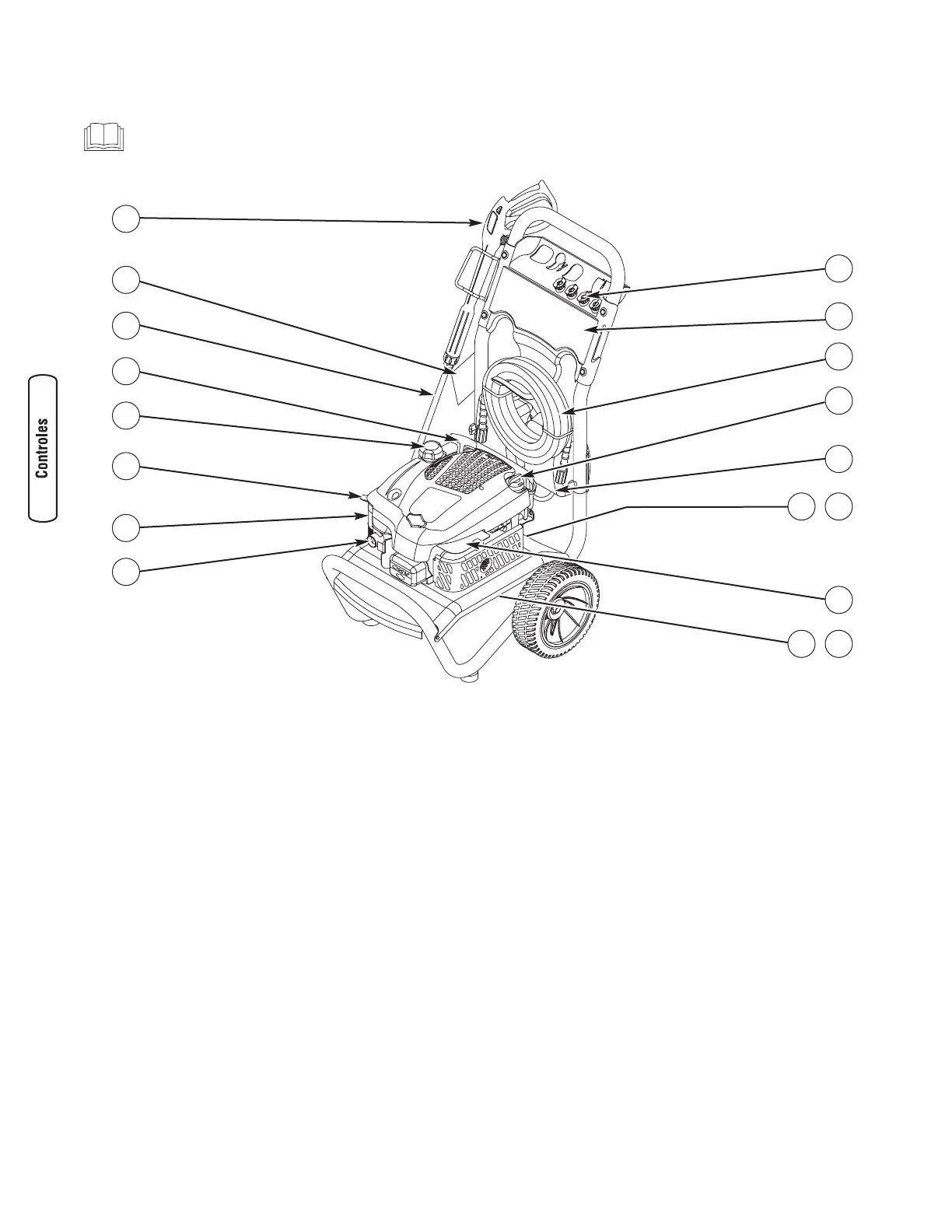

Características y mandos
Lea el Manual del Operario y las reglas de seguridad antes de poner en marcha su máquina limpiadora a presión.
Compare las ilustraciones con su máquina limpiadora a presión para familiarizarse con las ubicaciones de los
diferentes controles y ajustes. Guarde este manual para referencias futuras.
F
E
H
A
K
,
J
C
D
T
G
B
P
R
S
N
,
M
U
L
