38
INSTALLATION ET RETRAIT DU BOUCLIER DE LA TÊTE
DE COUPE
Installation du bouclier de la tête de coupe
1. Placez le bouclier de la tête de coupe sur la surface de montage
du bouclier se trouvant sur le capot de lame (Fig. 17).
2. Insérez les vis (3) à travers les ouvertures du bouclier de la tête
de coupe (Fig. 17).
3. Serrez les vis au moyen d'un tournevis cruciforme.
Retrait du bouclier de la tête de coupe
1. Dévissez les vis (3) du bouclier de la tête de coupe au moyen
d'un tournevis cruciforme (Fig. 17).
2. Rangez les pièces en vue d'un usage ultérieur.

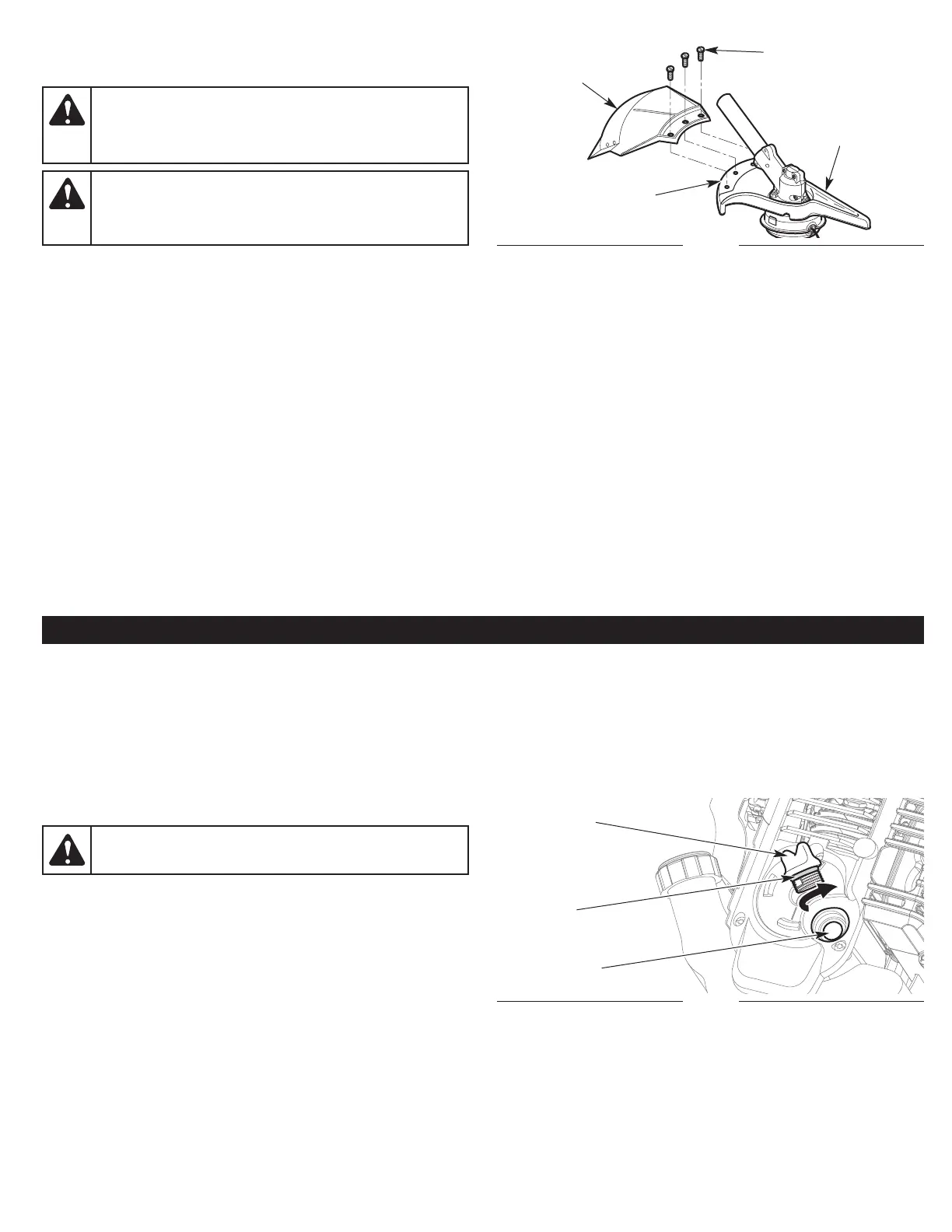

Fig. 17
Capot de lame
Carter de protection
de la tête de coupe
Vis (x3)
Installation du bouclier
AVERTISSEMENT :
NE PAS installer le bouclier de la
tête de coupe lorsque vous utilisez l'appareil comme
débroussailleuse. Retirez le bouclier de la tête de coupe
avant d'enlever ou d'installer la lame.
AVERTISSEMENT :
ppour éviter toute blessure grave,
lorsque vous utilisez l'appareil comme taille-bordure,
n’utilisez jamais cet appareil quand le carter de protection
de la tête de coupe n’est pas en place.
HUILE ET CARBURANT
Fig. 18
UTILISATION DE L'HUILE APPROPRIÉE
Utilisez une huile haute qualité SAE 30. N'UTILISEZ PAS d'huile
sale. Le fait de ne pas utiliser de l'huile propre de type approprié
peut provoquer une usure prématurée du moteur et sa défaillance.
AJOUT D'HUILE : PREMIÈRE UTILISATION
REMARQUE : Cet appareil a été livré sans huile dans le carter. De
l'huile doit être ajoutée avant de démarrer l'appareil.
REMARQUE : N'ajoutez jamais d'huile dans le réservoir de carburant.
Cet appareil est doté d'un moteur à quatre temps. NE MÉLANGEZ
PAS l'huile et l'essence.
1. Réglez l'appareil sur une surface plane.
2. Dévissez le bouchon de remplissage d'huile (Fig. 18).
3. Versez 90 ml (3,04 oz) d'huile dans l'orifice de remplissage
d'huile (Fig. 18).
REMARQUE : Cet appareil est livré avec un contenant d'huile de 90 ml
(3,04 oz).
REMARQUE : NE PAS trop remplir. Reportez-vous à Vérification du
niveau d'huile.
4. Essuyez toute huile déversée.
5. Assurez-vous que le joint torique est en place sur le bouchon de
remplissage d'huile (Fig. 18).
6. Remettez le bouchon de remplissage d'huile.
AVERTISSEMENT :
UN REMPLISSAGE EXCESSIF DU
CARTER PEUT PROVOQUER DES BLESSURES GRAVES.
Bouchon de
remplissage
de l'huile
Orifice de
remplissage
d'huile
Joint
torique
