Truma Combi eco plus - Disposición de Montaje; Accesorios

3
Leyenda
A Calefacción Combi
B Panel de control CPplus
C Sensor de temperatura ambiental
D Abertura para entrada de aire circulante
(con rejilla montada)
E Válvula de seguridad/purga Truma
F Chimenea de pared con sistema de venti-
lación de escape (conducto en conducto)
Disposición de montaje / Accesorios

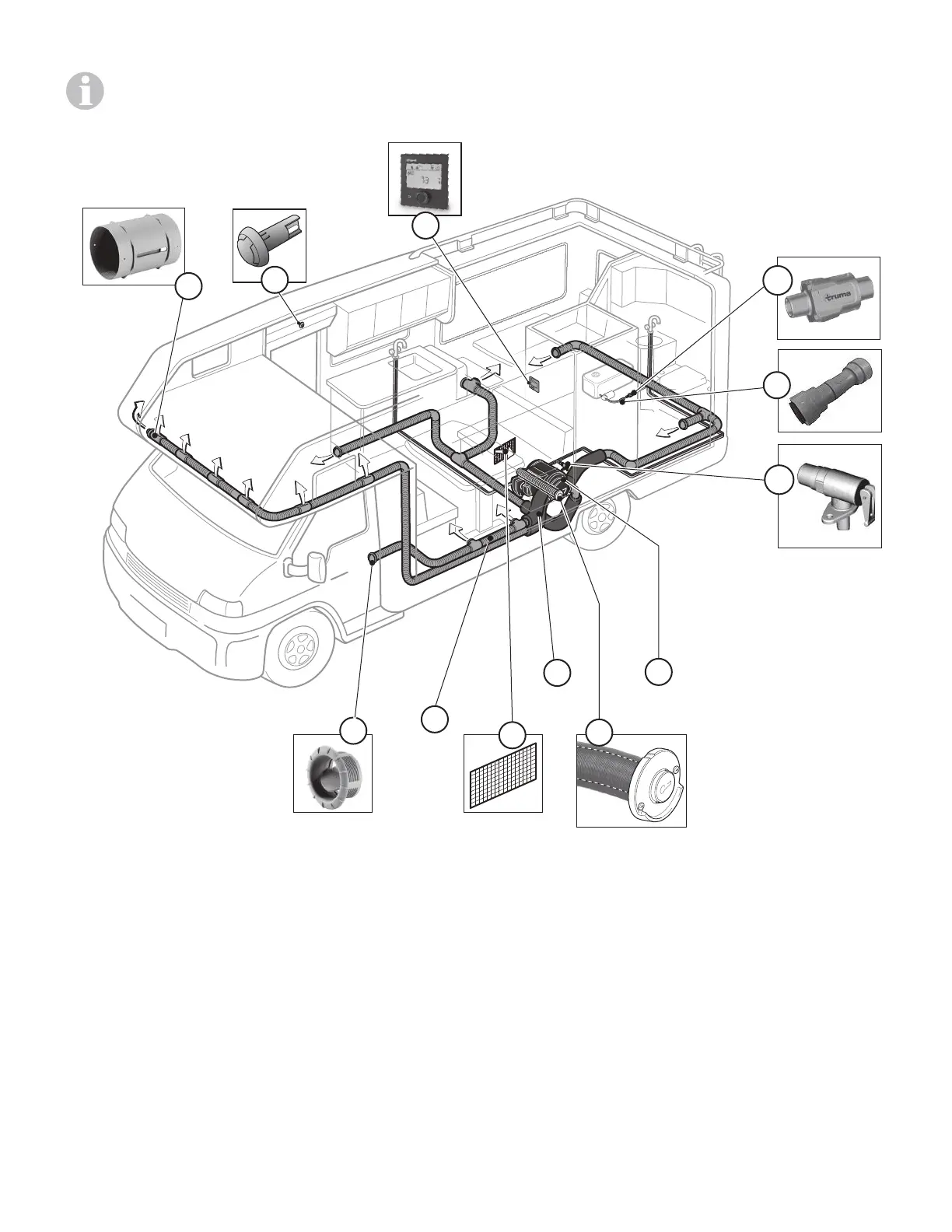

Esta es una instalación típica a modo de ilustración. La instalación en su vehículo puede va-
riar. La ilustración no está a escala.
70
E
J
K
A
F
G
H
D
I
B
C
L
Fig. 1
G Conductos de aire caliente
H Salida final de aire caliente con válvula de
aire
I Abertura de salida de pared
J Válvula de retención
K Regulador de presión de agua Truma
L Casquillo aislante
