Branchement
2
2 pol.
5 pol.
5
7 pol.
7
12
EM 16 IU
EM 30 IU
IIII
Made in GermanyMade in Germany
1/21/2
0 <11.5V<11.5V
Réservoir des eaux usées
Réservoir d‘eau fraîche

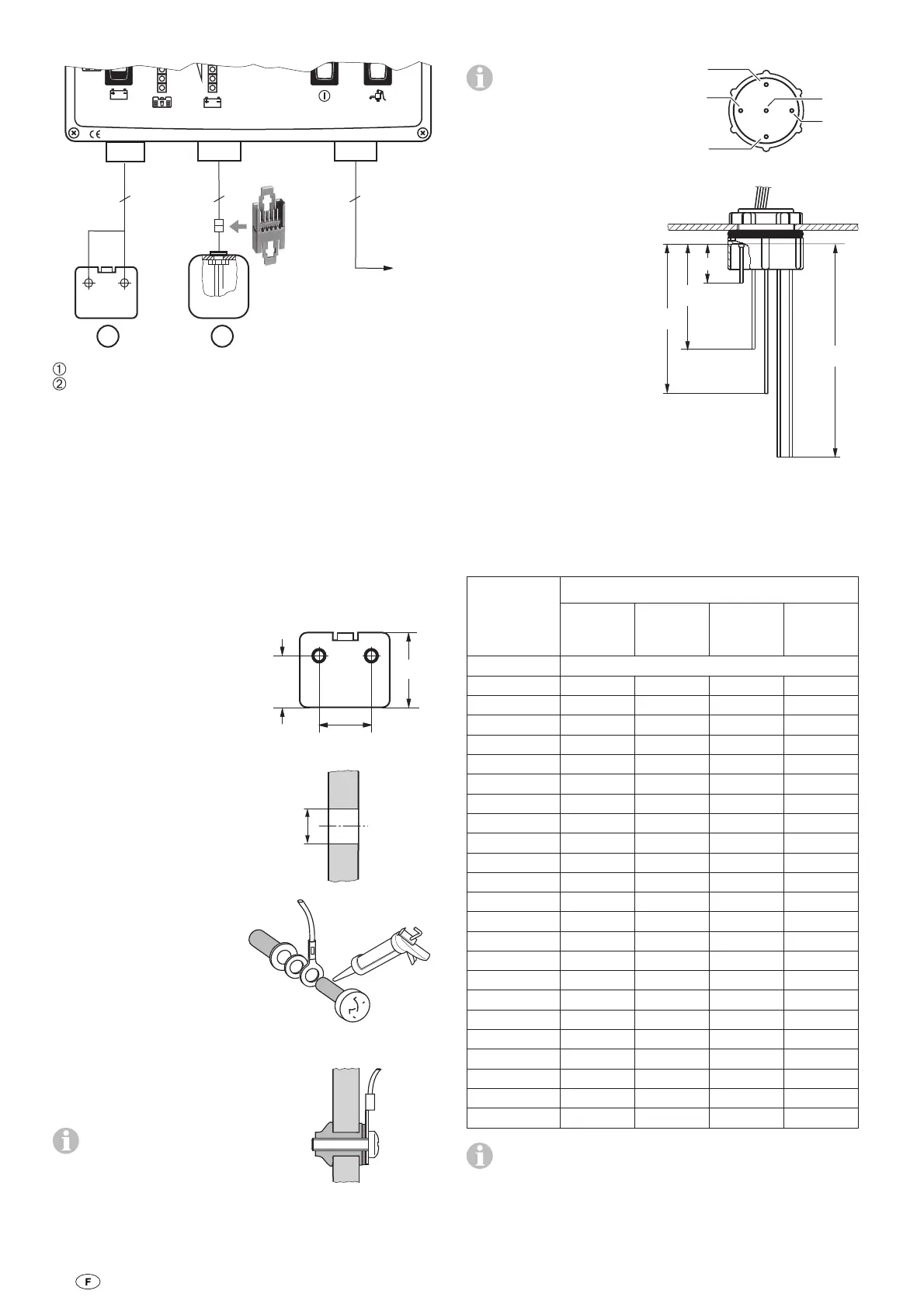

Poser les câbles vers les réservoirs et pour l‘alimentation
électrique.
Raccorder les sondes avec le Panel et l‘alimentation électrique.
Les connecteurs à fiche ne peuvent être introduits que dans la
position correcte et dans le raccord correct.
Veiller à ce que les verrouillages s‘encliquettent.
Insertion des capteurs de niveau
Réservoir des eaux usées
Déterminer la hauteur du
réservoir
(dimensions extérieures).
Déterminer et marquer la
position des alésages – pour
loger les capteurs.
H
min. 50 mm
4 H
9,5 – 10 mm
Percer dans le réservoir
des eaux usées 2 trous de
Ø 9,5 – 10 mm.
Ébarber les alésages.
Enduire les vis d‘un compo-
sant pour joint ou de colle
élastique.
Assembler les capteurs
(par capteur 1 brin du
conducteur à 2 pôles).
Serrer les vis à fond à
la main.
Placer chaque capteur dans
un alésage et serrer à fond
avec le tournevis.
Le bord du joint caout-
chouc sera pressé contre
la paroi du réservoir. Un boudin
de caoutchouc se forme à l‘in-
térieur et étanchéise le trou.
–
–
–
–
–
–
–
–
Réservoir d‘eau fraîche
Le capteur fourni
est conçu pour des
hauteurs de réservoir de
150 mm à 380 mm de
dimensions extérieures et
pour une insertion verticale.
3/4
1/4
1/2
1/1
br
ws
gn
ge, gr
gn
br
ge
gr
ws
Déterminer la hauteur
du réservoir (dimensions
extérieures).
Faire un alésage
Ø 38 ± 0,5 mm au point le
plus élevé, à proximité du
milieu du réservoir et de
l‘ouverture de nettoyage.
En cas de besoin, raccour-
cir le capteur (cf. Tableau
des raccourcissements).
Introduire le capteur par
l‘ouverture de nettoyage
et le visser à fond – veiller
à ce que le joint d‘étan-
chéité soit correctement
positionné.
Serrer les écrous à fond à
la main.
Tableau des raccourcissements
Hauteur du
réservoir
Dimensions
extérieures
[mm]
Longueur du capteur [mm]
ws br gn ge, gr
380
Longueur originale
370 22 81 170 260
360 22 78 165 253
350 22 76 160 245
340 22 73 155 238
330 22 71 150 230
320 22 68 145 223
310 22 66 140 215
300 22 63 135 208
290 22 61 130 200
280 22 58 125 193
270 22 56 120 185
260 22 53 115 178
250 22 51 110 170
240 22 48 105 163
230 22 46 100 155
220 22 45 95 148
210 22 44 90 140
200 22 43 85 133
190 22 41 80 125
180 22 39 75 118
170 22 38 70 110
160 22 36 65 103
150 22 35 60 95
Le tableau est valable pour les réservoirs de forme
symétrique. Le volume de réservoirs de forme asymétri-
que doit être mesuré.
–
–
–
–
–
