9
Caractéristiques techniques
Tension de service
Tension continue 10,8 V – 16,0 V
Température ambiante
-20 °C à +50 °C
Dimensions / poids
(version destinée au commerce)
Largeur
198 mm
Hauteur
92 mm
Profondeur
15 mm
Poids
135 g
Sous réserve de modifications techniques !
Diagnostic des dérangements
Dérangement Solution
L’appareil ne fonctionne
pas.
Vérifier les fusibles des batteries.
Vérifier la conduite de raccordement
à 7 pôles vers EM 16 IU ou
EM 30 IU.
Affichage du niveau
de remplissage du
réservoir d‘eau fraîche
incorrect.
Démonter la sonde et enlever la
saleté et / ou les incrustations sur
les capteurs de la sonde.
Affichage du niveau
de remplissage du
réservoir des eaux
usées incorrect.
Enlever la saleté et / ou les incrus-
tations sur les capteurs.
Si ces mesures ne permettent pas de remédier au déran-
gement, veuillez contacter le centre de service Truma.
Élimination
L‘appareil doit être éliminé conformément aux règles
administratives du pays d‘utilisation. Les prescriptions et lois
nationales doivent être respectées (en Allemagne, il s’agit par
exemple du décret sur les véhicules hors d’usage).
Consignes de sécurité
Le montage et le raccordement d‘appareils électriques doivent
toujours être réalisés par du personnel qualifié !
Veillez à ce que l‘alimentation électrique soit coupée ! Retirez
la fiche d‘alimentation !
N‘utiliser que les conduites et les pièces fournies pour raccor-
der le Panel.
Utilisez uniquement des outils adaptés et en parfait état de
fonctionnement.
Branchez impérativement l‘appareil en respectant le schéma
de câblage fourni !
Insertion
Le montage dans les véhicules doit répondre aux dispositions
techniques et administratives définies par les pays dans les-
quels les appareils sont utilisés (par ex. norme EN 1648). Les
prescriptions et les réglementations nationales doivent être
respectées.
Dans les autres pays, observer les consignes en vigueur.
Lorsque le panneau vient d‘un environnement froid et
est placé dans le local technique, de la condensation
peut se former. La mise en service est uniquement autorisée
lorsque la différence de température est compensée et que le
panneau est sec !
Insérer le Panel à un endroit protégé de l‘humidité et de l‘eau.

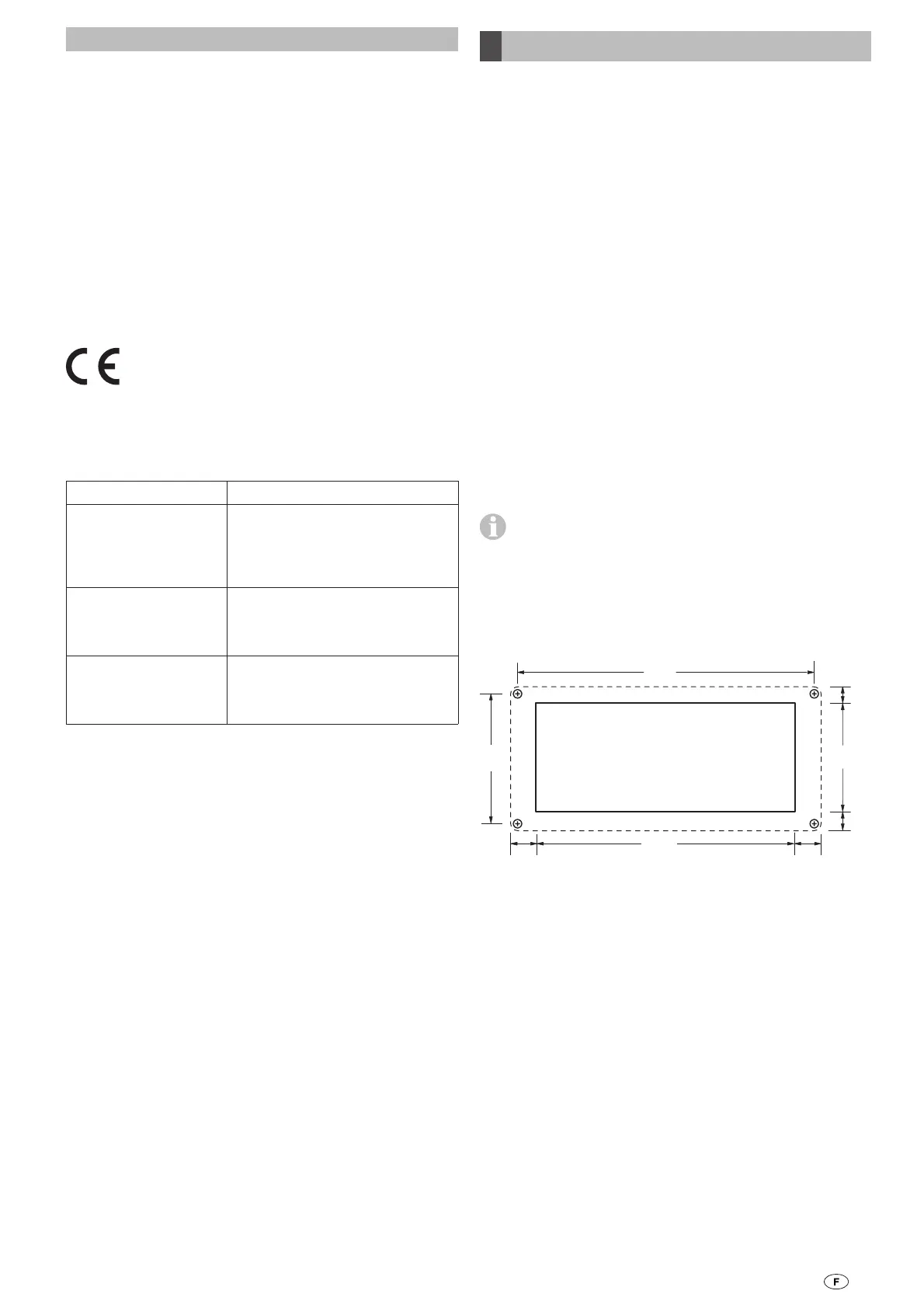

Élaborer une ouverture d‘insertion pour l‘appareil.
76
8 8
170
190
83
Toutes les dimensions sont en mm.
Instructions de montage
