Truma Saphir compact Manual

16
IT
Istruzioni di montaggio

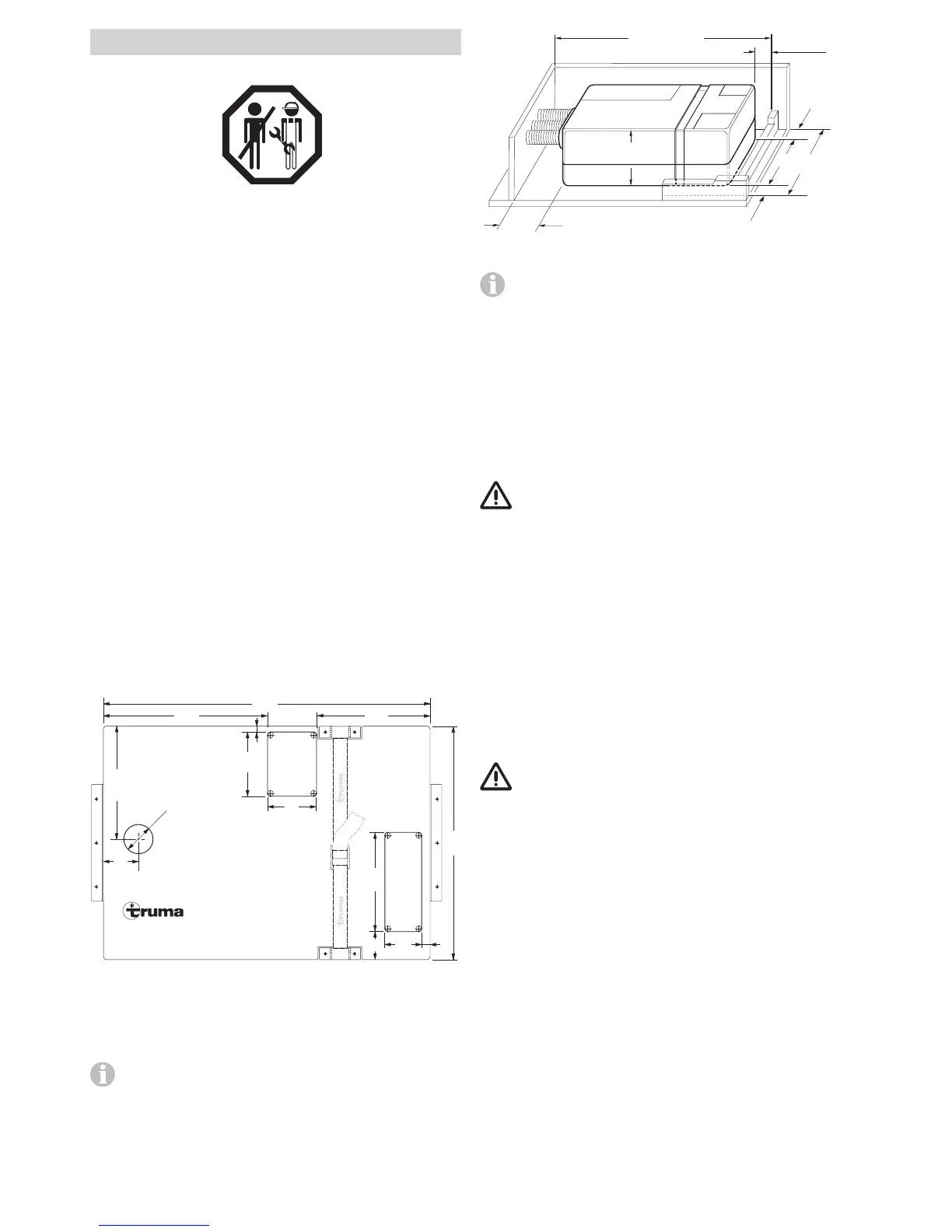

Figura 1
Il prodotto Truma deve essere installato, riparato e sottoposto
a prova di funzionamento solamente da personale qualificato
nel rispetto delle istruzioni per l’uso e di montaggio e delle
regole della tecnica attualmente riconosciute. Con personale
qualificato s’intendono persone che, sulla base della formazio-
ne professionale, delle conoscenze e delle esperienze acqui-
site con i prodotti Truma e le norme pertinenti, sono in grado
di eseguire correttamente i lavori necessari e di individuare
possibili pericoli.
Scopo d’impiego
Questo apparecchio è stato costruito per l’installazione in au-
tocaravan e caravan ed è previsto per l’uso privato.
Prescrizioni
Alla revoca dei diritti di garanzia e all’esclusione da eventuali
risarcimenti per responsabilità civile concorrono soprattutto:
– l’esecuzione di modifiche all’apparecchio (accessori
compresi),
– l’utilizzo di accessori e parti di ricambio non originali Truma,
– l’inosservanza delle istruzioni per l’uso e di montaggio.
Scelta della posizione
Misure per il montaggio
Dimensioni in mm.
Ø 50
KO
Saphir compact
LA
HW
HW
LE
560
170
281 195
400
193,5
60
84
63
15
110
45
10
Figura 2
In generale, installare l’apparecchio in modo da potervi ac-
cedere facilmente in qualsiasi momento per interventi di
assistenza e consentire agevoli operazioni di smontaggio e
rimontaggio.
In caso di installazione in spazi ristretti, scegliere la lun-
ghezza dei 2 cavi di collegamento (cavo di rete e cavo
del ricevitore IR) in modo tale sia possibile estrarre l’impianto
con il cavo collegato e aprire il coperchio.
20 mm
30 mm
20 mm
290 mm
440 mm
200 mm
790 mm
Figura 3
Per ottenere un raffreddamento uniforme del veicolo,
montare il sistema di condizionamento in una posizione
centrale, in un vano di stivaggio o simile, in modo da distri-
buire l’aria fredda uniformemente nel caravan o camper.
Montare il sistema di condizionamento sul pianale, la cui
superficie deve essere piana e liscia. Se necessario, ad es.
in caso di pianali scanalati, munire l’ingresso dell’aria (LE),
l’uscita dell’aria (LA) e il bocchettone (11) di guarnizioni
supplementari.
L’apparecchio aspira nuovamente l’aria interna da raffred-
dare dall’abitacolo del veicolo attraverso aperture di almeno
300cm² di superficie complessiva.
Durante il funzionamento dell’apparecchio l’aria ricirco-
lata viene pulita e deumidificata. Pertanto è necessario
assicurarsi, adottando misure opportune, che in caso di mon-
taggio in vani esterni (ad es. doppi fondi), l’aria da raffreddare
venga aspirata dall’abitacolo del veicolo. L’aspirazione di aria
esterna può compromettere gravemente la potenza del siste-
ma di condizionamento.
Se possibile, posizionare l’apparecchio in modo che il telaio del
veicolo si trovi tra l’ingresso dell’aria (LE) e l’uscita dell’aria (LA).
Applicare la dima di montaggio nel vano di stivaggio previsto
per l’installazione e verificare le condizioni di spazio per le
aperture sul pianale. Il sistema di condizionamento deve avere
lateralmente una distanza minima di 20 mm e sul lato poste-
riore di 30 mm dalle pareti o da parti di mobili, per evitare la
trasmissione del rumore durante il funzionamento. Sulla parte
anteriore, la distanza minima è pari a 200 mm, per consentire
la sostituzione del filtro antiparticolato/di raccolta impurità.
Le aperture presenti nel pianale del veicolo devono
essere accessibili e non devono essere coperte da parti
del telaio retrostanti o simili! Tali aperture non devono trovarsi
in una posizione in cui possono essere raggiunte dagli spruzzi
delle ruote; eventualmente applicare un paraspruzzi.

Truma Saphir compact Specifications

General

Cooling Capacity	1800 W
Power Consumption	2.8 A
Weight	20 kg
Dimensions	560 x 400 x 290 mm
Operating Voltage	230 V
Noise Level	52 dB
