Montering af klimasystemet
Anbring og fikser montageskabelonen i magasinet.
Marker fastgørelseshullerne til de 2 holdevinkler (2 – HW) og
de 2 fastgøringsvinkler i siden (3).
3
5
KO
LA
Ø 50 mm
11
1
2
2
3
LE

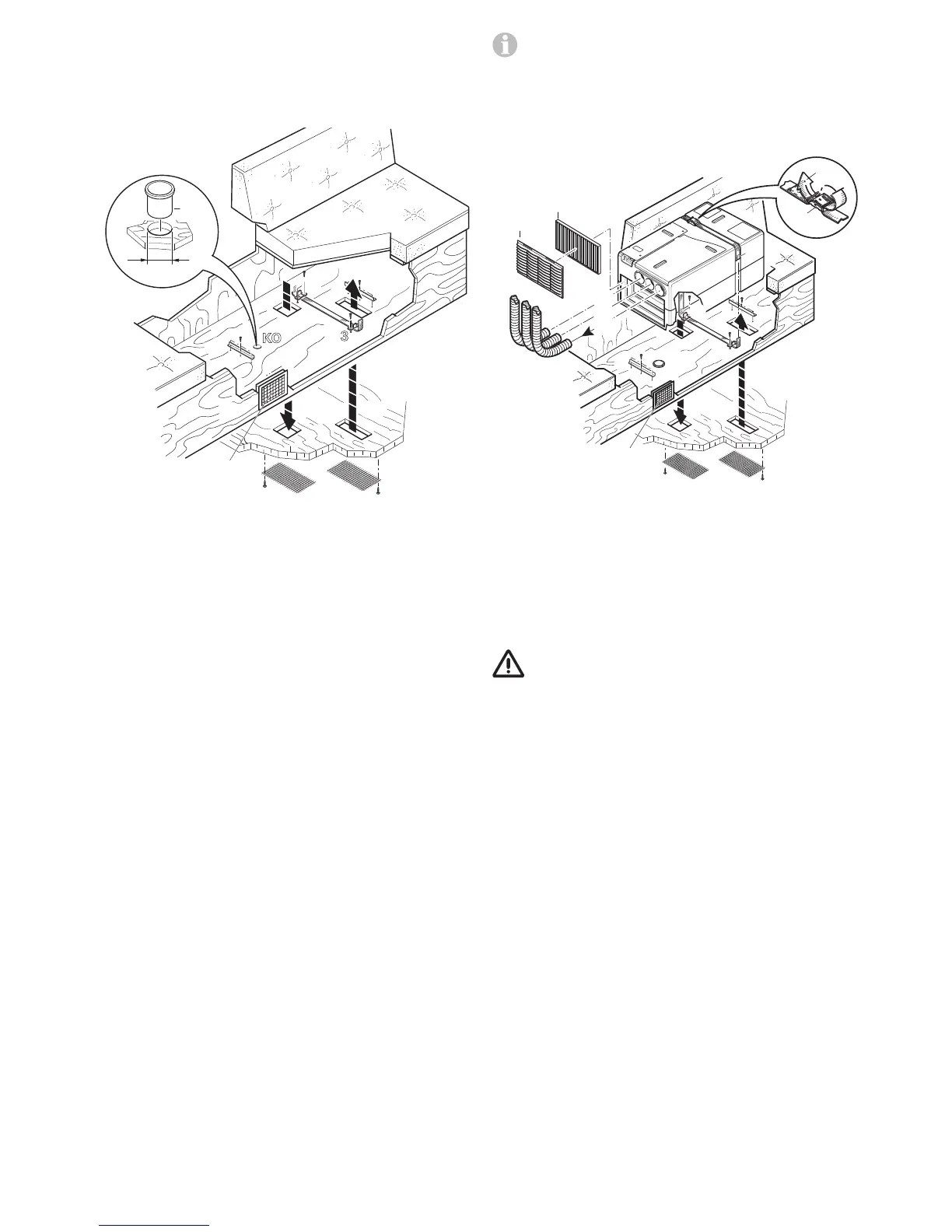

Fig. 4
Marker åbningerne i bunden »LE« for forsyningsluftindgang,
»LA« for forsyningsluftudgang og »KO« for kondensafløb.
Fjern skabelonen, og skær de markerede åbninger i gulvet ud.
Inden du borer, skal du kontrollere, at der ikke ligger
kabler, gasledninger, chassisdele eller lignende dele
bagved!
Derefter forsegles snitfladerne ved åbningerne i køretøjets
bund med undervognsbeskyttelse.
Fastspænd de 2 fastgøringsvinkler i siden (3) med hhv. 2 skru-
er og de 2 holdevinkler (2 – HW – benene skal pege udad!)
med hhv. 3 skruer.
Isæt studs (11) til kondensafløbet (KO) ovenfra.
Tætn studsen (11) til kondensafløbet nedefra med
karosseritætningsmiddel.
Ved montering af anlægget skal man sørge for, at
studsen (11) til kondensafløbet befinder sig i ud-
sparingen i anlæggets bund. Ellers er der fare for, at der
kommer vand ind i rummet! For at sikre en problemfri
luftcirkulation skal åbningerne i anlæggets og køretø-
jets bund ligge lige oven over hinanden. Hvis dette ikke
overholdes, er det ikke sikkert, at anlægget fungerer
problemfrit!
p
n
7
8
9
LA
LE
5
1
2
3
3
4
4
6
2
11
Fig. 5
Før spændebåndet (4) gennem de 2 fastgøringsvinkler (3) –
spændebåndets påskrift skal pege ned mod gulvet.
Anbring klimasystemet i magasinet mellem holdevinkler-
ne(2–HW) og fastgøringsvinklerne (3). Fastgør klimasyste-
met med spændebåndet (4). Sørg for, at spændebåndet be-
finder sig i de hertil beregnede udsparinger på anlægget. Før
spændebåndet (4) som vist på figuren gennem spændet(6),
og stram til.
Klimasystemet skal fastgøres på alle sider med de
vedlagte vinkler, for at undgå, at anlægget skrider ved
kraftige bevægelser (f.eks. hård opbremsning).
De to gitre (5) til »LE« og »LA« skal fastgøres på undersiden af
køretøjets bund med egnede skruer eller klammer (ikke inde-
holdt i leveringen).
Koldluftfordeling og
cirkulationslufttilbageføring
Koldluftfordeling
Ved alle anlæggets tre koldluftdyser (7, 8 + 9) skal der tilslut-
tes et koldluftrør KR 65 Ø 65 mm (10) med mindst en udgang.
Skub koldluftrørene (10) ind i koldluftdyserne på anlægget, og
træk dem hen til luftudgangsdyserne. Sørg for, at koldluftrøre-
ne sidder korrekt i koldluftdyserne. Til støjdæmpning tilbyder
Truma en lyddæmper til montering i koldluftsystemet (art.-nr.
60090-00038) som tilbehør.
Svingdyse SCW 2 (sort – art.-nr. 39971-01 eller beige – art.-nr.
39971-02), endestykke EN-O (art.-nr. 40171-07) med lamelind-
sats LA (art.-nr. 40721-01/02/03/04/05) eller den rektangulære
blæser RL (art.-nr. 40280-01) med tilslutningsstykke ANH
(art.-nr. 40290-02) er velegnede som dyser for den afkølede
luft i kabinen.
