Monteringsanvisning
Endast sakkunnig och utbildad personal (fackpersonal)
får montera, reparera och göra en funktionskontroll av
Truma-produkten under iakttagande av monterings- och
bruksanvisningen och aktuella, godkända tekniska regler.
Fackpersonal är personer som tack vare sin yrkesutbildning
och vidareutbildning, sina kunskaper och erfarenheter med
produkter från Truma och de tillämpliga standarderna, kan
genomföra nödvändiga arbeten korrekt och känna igen
möjliga risker.
Användningsändamål
Denna enhet har utformats för installation i husbilar och hus-
vagnar. Den är avsedd för privat användning.
Föreskrifter
Särskilt i följande fall upphör garantin att gälla och inga ersätt-
ningsanspråk kan ställas:
– om förändringar görs på enheten (inklusive tillbehör),
– om reservdelar och tillbehör som inte är Trumas originalde-
lar används,
– om monterings- och bruksanvisningen inte följs.

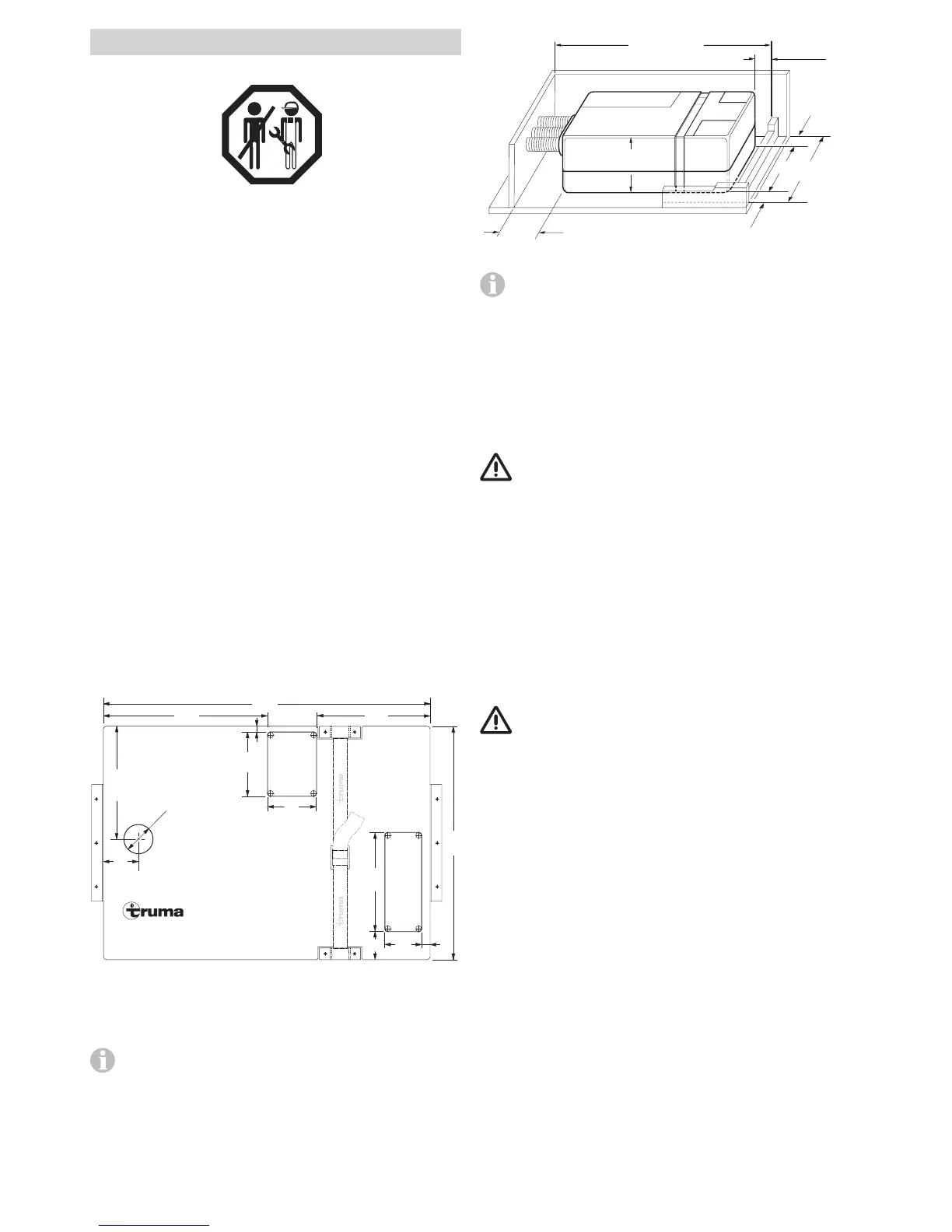

Platsval
Mått för montering
Mått i mm
Ø 50
KO
Saphir compact
LA
193,5
60
84
63
15
110
45
10
Bild 2
Enheten skall monteras på ett sådant sätt att den är lätt till-
gänglig för servicearbeten och enkelt kan demonteras och
återmonteras.
Om monteringen görs i ett trångt utrymme måste läng-
den på de 2 anslutningskablarna (nätkabel och kabel till
IR-mottagera) väljas på så sätt att anläggningen kan tas ut
och locket öppnas när kabeln är ansluten.
Bild 3
För att uppnå en jämn kylning av fordonet skall klimat-
systemet monteras centralt i en förvaringslåda eller
liknande på ett sådant sätt att kylluften fördelas jämnt i hus-
vagnen eller husbilen.
Klimatsystemet monteras på golvet som måste vara plant och
glatt. Om golvet t.ex. är räfflat måste luftintaget (LE), luftutlop-
pet (LA) och stutsen (11) eventuellt förses med extra tätningar.
Den rumsluft som skall kylas sugs in igen av enheten från
fordonets inre genom öppningar med en sammanlagd yta av
minst 300 cm².
Den återcirkulerade luften renas och torkas under en-
hetens drift. Vid montering i utanförliggande utrymmen
(t.ex. mellan dubbla golv) måste genom lämpliga åtgärder
säkerställas att luften som ska kylas sugs in från fordonets bo-
del. Insugning av uteluft kan påverka klimatsystemets effekt
kraftigt.
Enheten ska helst placeras på ett sådant sätt att fordonsra-
men ligger mellan luftintaget (LE) och luftutloppet (LA).
Lägg monteringsmallen i det för monteringen avsedda utrym-
met och se efter var golvöppningarna ska placeras. På sidorna
måste det vara ett minsta avstånd till väggar och inrednings-
detaljer på 20 mm och på baksidan 30 mm för att förhindra
bullerstörningar under drift. På framsidan måste avståndet
vara minst 200 mm för att möjliggöra byte av ludd- och
partikelfilter.
Öppningarna i fordonsgolvet måste vara fritt tillgängliga
och får därför inte täckas av bakomliggande ramdelar
eller liknande! De får inte vara placerade så att de utsätts för
stänk från hjulen. Eventuellt måste stänkskydd monteras.
