13. Y-tengelyvédő és vonólánc telepítése
Szükséges alkatrészek:
• 1× M3X5 csavar
• 2× Cuphead M3X40 csavarok
• 1× Bal oldali Y-tengelyvédő
• 2,0 hatszögletes kulcs
• 2,5 hatszögletű csavarkulcs

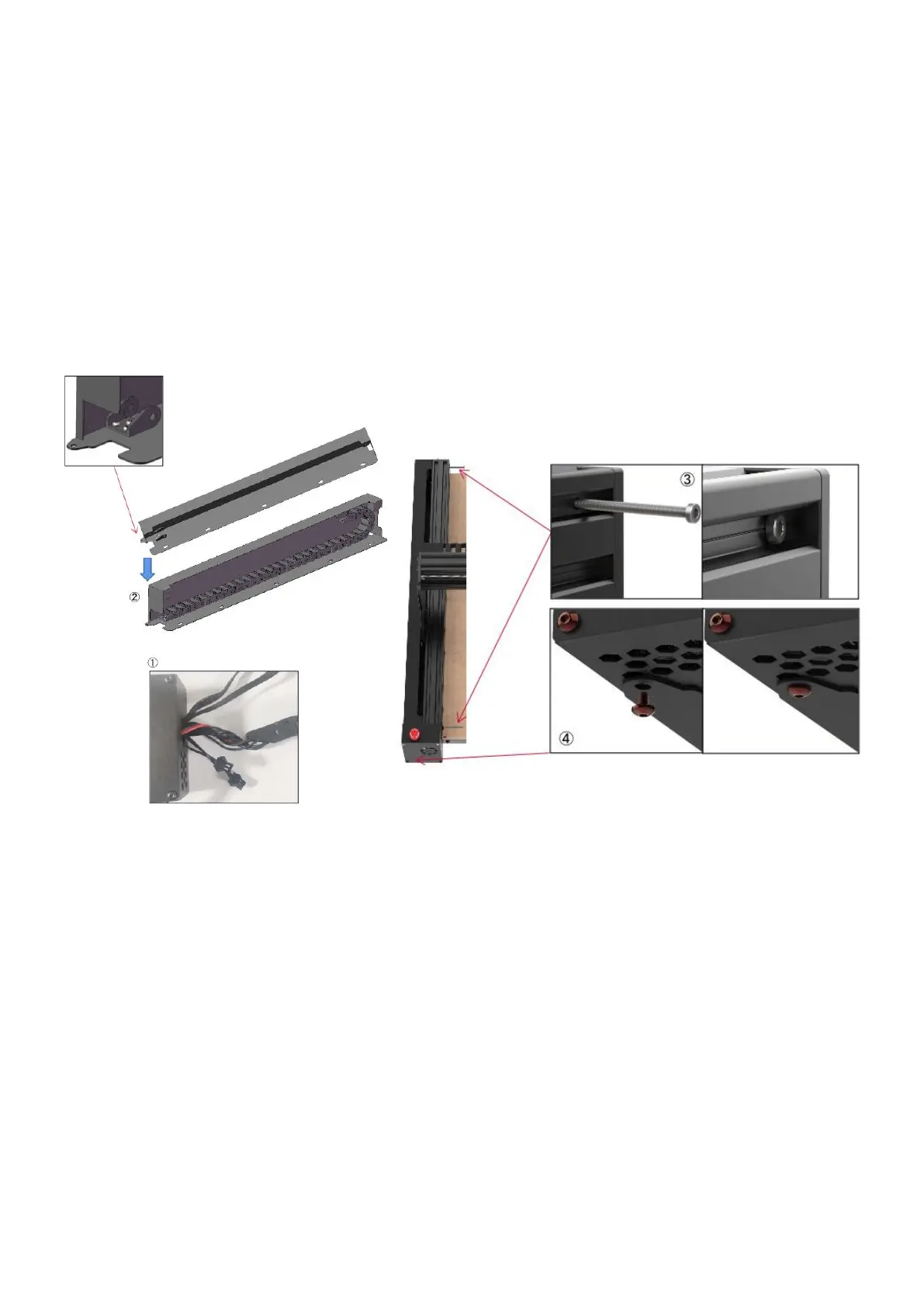

1. Kezdje az első Y-tengelyes végálláskapcsoló csatlakoztatását a vezérlődobozon lévő
csatlakozókhoz a megadott vezeték nélküli sorrendre vonatkozó követelményeket
követve.
2. Csatlakoztassa a húzó lánc egyik végét a bal oldali Y-tengely védőlemezéhez a
helyére pattintva.
3. Rögzítse az M3X40-es csavarokat a profilon keresztül történő rögzítéssel.
4. A vezérlődobozt és a védőlemezt M3X5 csavarokkal rögzítse egymáshoz.
