13. Installation von Y-Achsen-Schutz und Schleppkette
Erforderliche Teile:
• 1× M3X5 Schraube
• 2× Cuphead M3X40-Schrauben
• 1× Schutz der linken Y-Achse
• 2,0 Sechskant-Schlüssel
• 2,5 Sechskant-Schlüssel

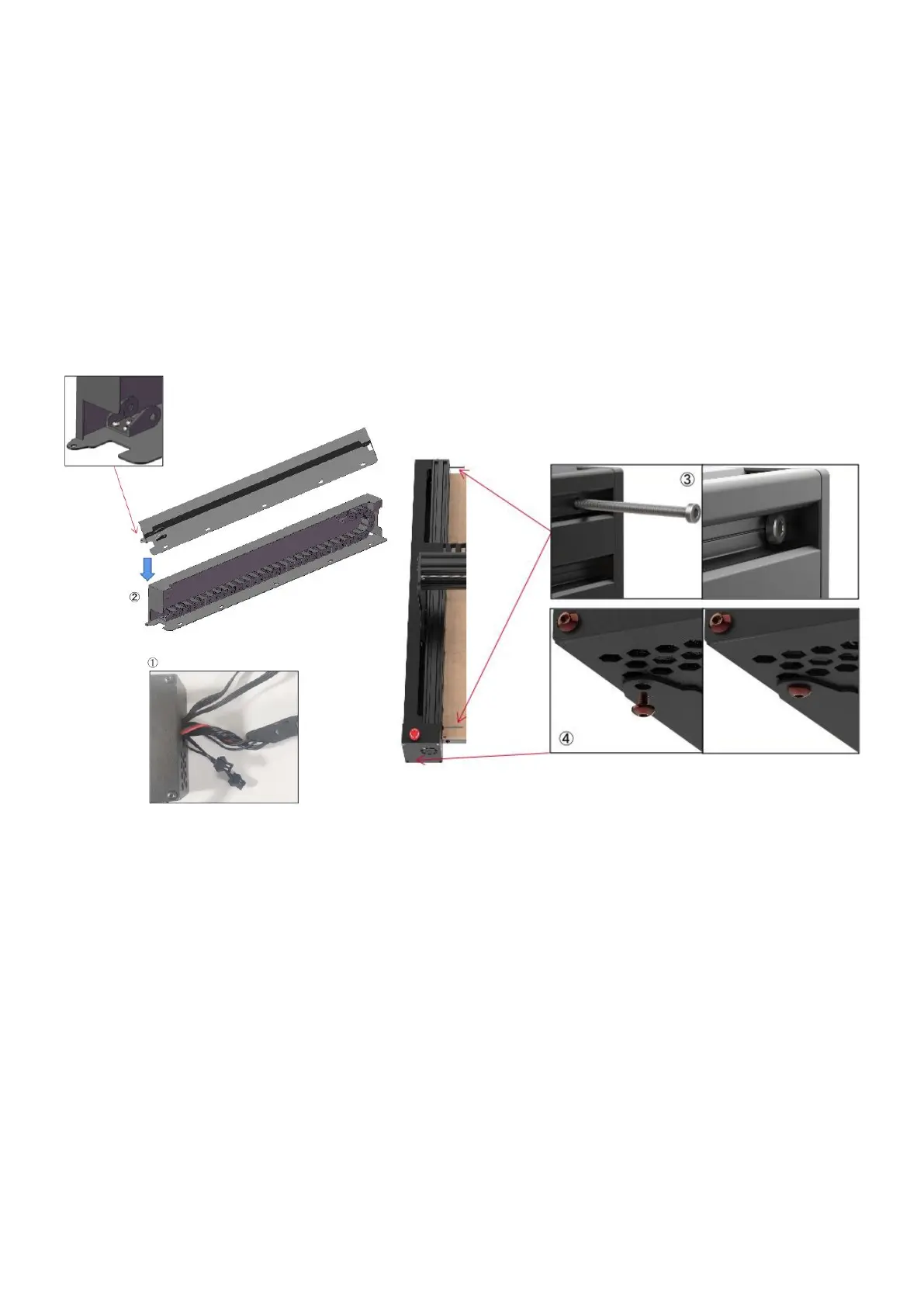

1. Beginnen Sie mit dem Anschluss des ersten Endschalters der Y-Achse an die
Klemmen des Schaltkastens und beachten Sie dabei die vorgegebenen
Anforderungen an die kabellose Reihenfolge.
2. Befestigen Sie ein Ende der Schleppkette an der linken Schutzplatte der Y-Achse,
indem Sie es einrasten lassen.
3. Sichern Sie die M3X40-Schrauben, indem Sie sie durch das Profil hindurch
festziehen.
4. Verwenden Sie M3X5-Schrauben, um den Schaltkasten und das Schutzblech zu
befestigen.
