13. Instalace chrániče osy Y a vlečného řetězu
Potřebné díly:
• 1× šroub M3X5
• 2× šrouby M3X40 s hlavou
• 1× levý štít osy Y
• 2,0 šestihranný klíč
• 2,5 šestihranný klíč

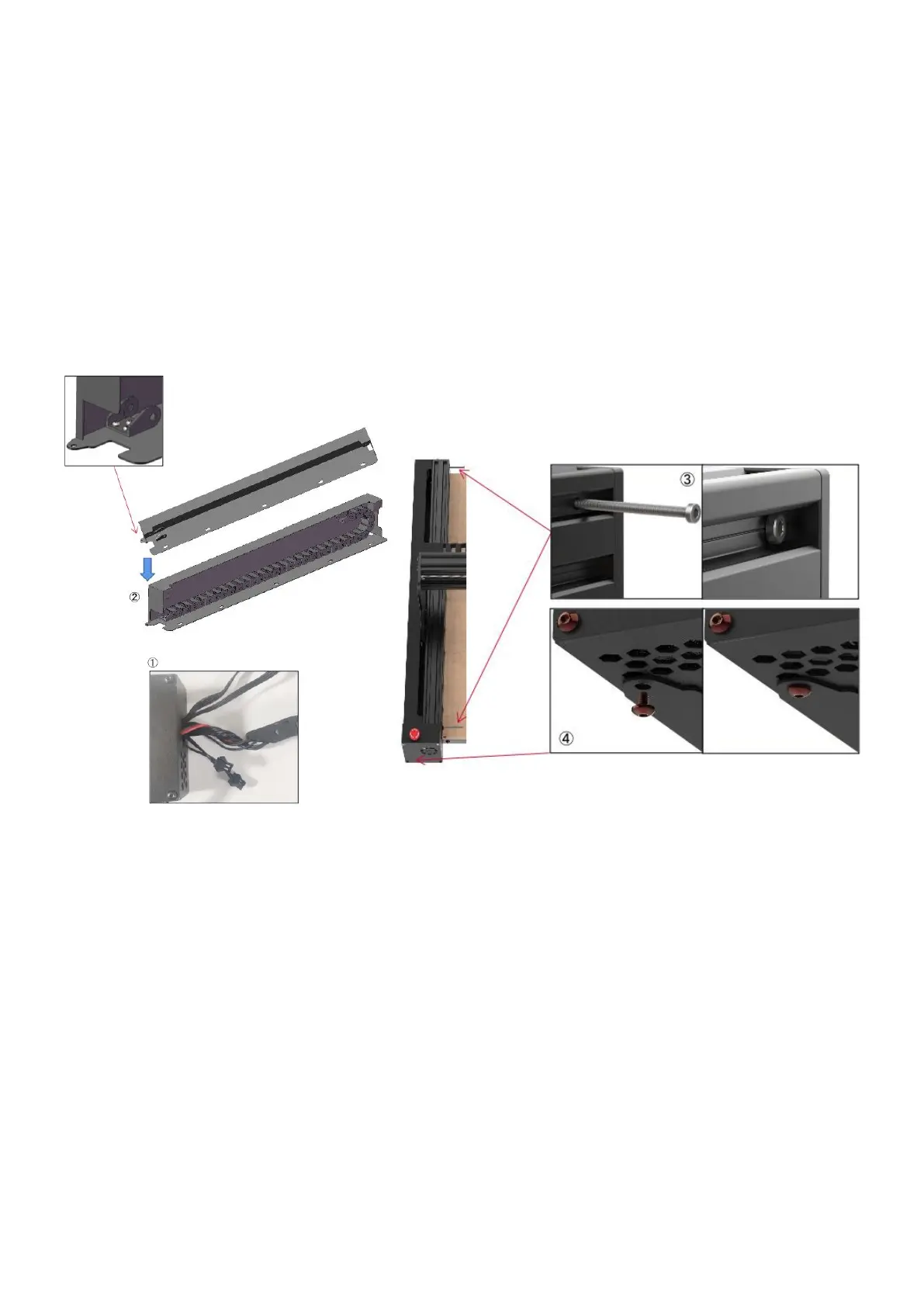

1. Začněte připojením prvního koncového spínače osy Y ke svorkám na ovládací
skříňce podle zadaných pokynu pro bezdrátové připojení.
2. Připevněte jeden konec vlečného řetězu k levému ochrannému štítu osy Y jeho
zacvaknutím.
3. Zajistěte šrouby M3X40 zajištěním přes profil.
4. Pomocí šroubů M3X5 přišroubujte ovládací skříňku a ochrannou desku k sobě.
