83

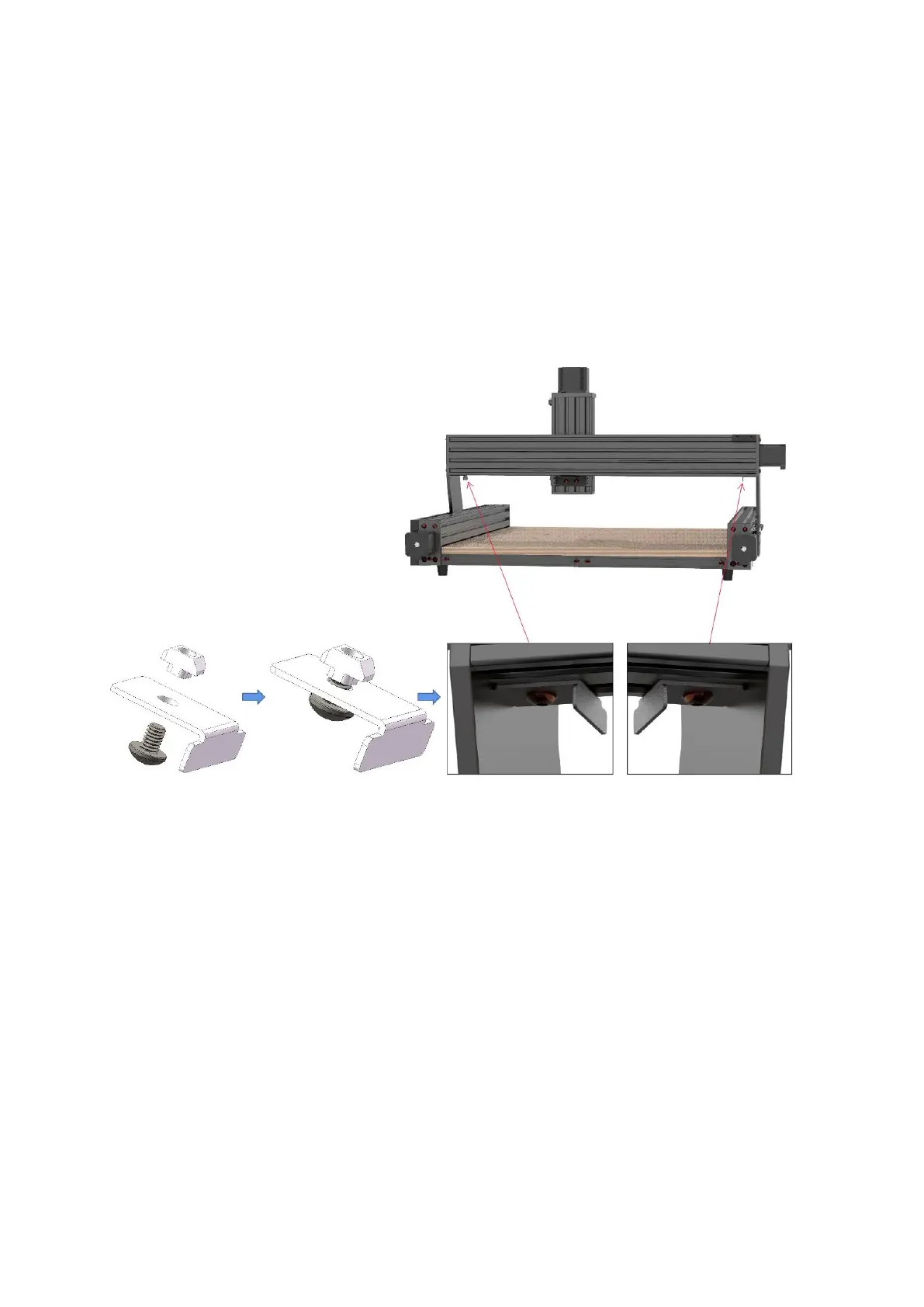

9. Inštalácia koncovej spúšťacej dosky osi X
Potrebné diely:
• 2× Skrutky s hlavou M5×6
• 2× T–matica 20–M5
• 2× Limitná spúšťacia doska v osi X
• 3,0 Šesťhranný kľúč
Skrutky M5×6 zaistite tak, že ich prevlečiete cez dosku spúšťača obmedzovača osi X a
následne ich navlečiete do T–matíc.
Umiestnite ho do profilových drážok umiestnených na spodných koncoch osi X a pevne
utiahnite.
