13. Inštalácia chrániča osi Y a vlečnej reťaze
Potrebné diely:
• 1× Skrutka M3×5
• 2× Skrutky s pohárovou hlavou M3×40
• 1× Ľavá ochrana osi Y
• Šesťhranný kľúč 2,0
• Šesťhranný kľúč 2,5

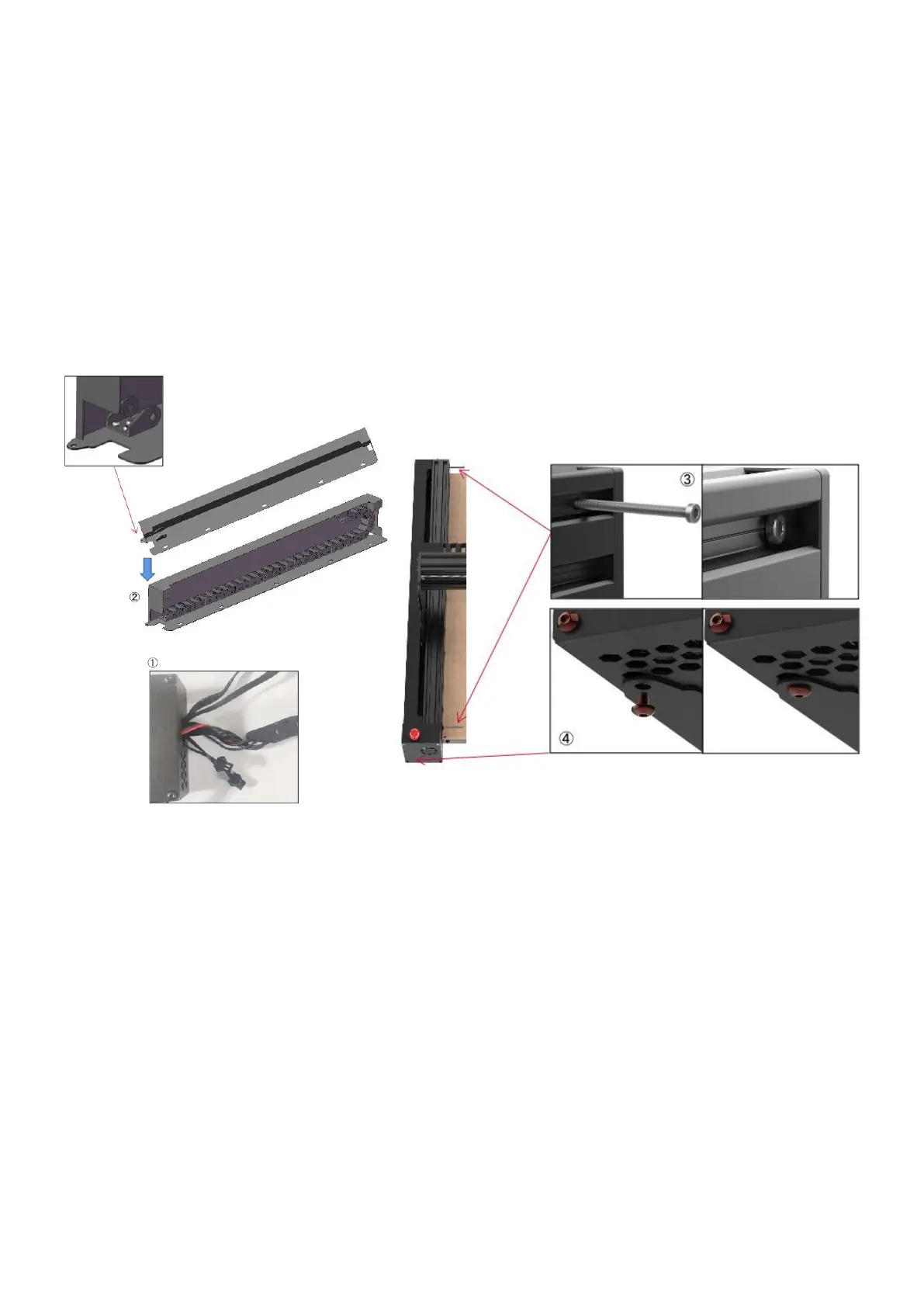

1. Začnite pripojením prvého koncového spínača osi Y k svorkám na ovládacom paneli
podľa špecifikovaných požiadaviek na bezdrôtové pripojenie.
2. Pripevnite jeden koniec vlečnej reťaze k ľavej ochrannej doske osi Y jej zacvaknutím.
3. Skrutky M3×40 zaistite prevlečením cez profil.
4. Pomocou skrutiek M3×5 pripevnite ovládací panel a ochrannú dosku k sebe.
