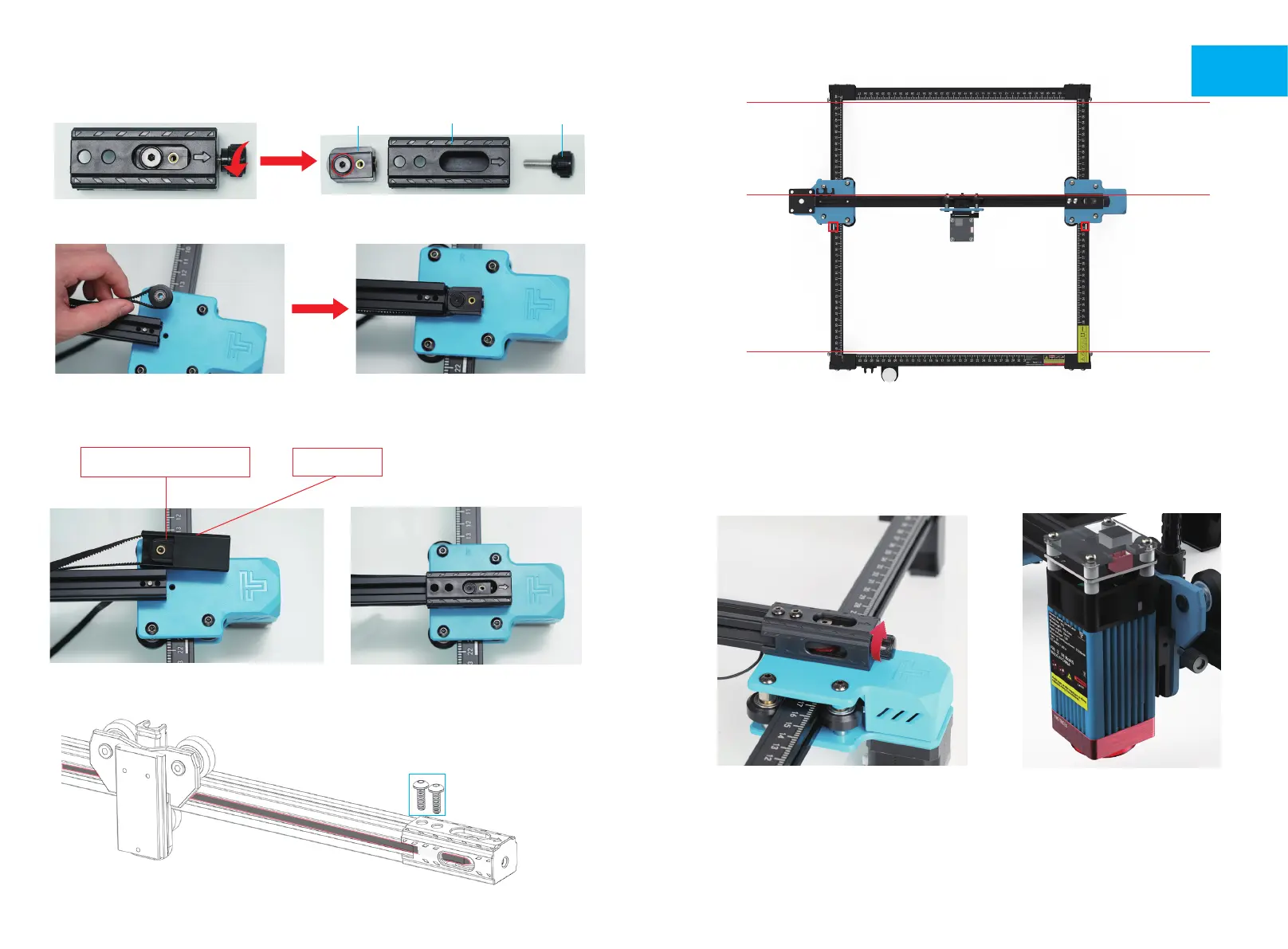

3.5 Zusammenbau des Spanners
Spanner Interna
Spannerschale
Rändelschraube
①
Sie müssen zuerst den Spanner zerlegen, die Handschraube des Spanners lösen, um die
inneren Teile des Spanners herauszunehmen, und die obere Schraube lösen, um die
Spannrolle herauszunehmen.
② Put the timing belt of the carriage on the idler of the tensioner, and then lock the
screw to the inner part of the tensioner
③ Decken Sie den Schlitten über der Spannrolle des Spanners ab und ziehen Sie die
Schrauben an der Innenseite des Spanners fest.
Spanner hat Schlitz, Einbaurichtung
beachten und einschieben
Tensionern
Gehäuseschale
Schraube M4*20 x2
④ Arretieren Sie die Befestigungsschraube des Spanners
Die Zähne des Zahnriemens sollten zur Führungsnut zeigen
M4*20
DE
Hinweis: Achten Sie bei der Installation darauf, dass der X-Achsen-Balken parallel zu den vorderen und hinteren Balkenprofilen
ist. Sie können das Rechteck auf der Skala zur Hilfseinstellung verwenden. Ohne Parallelität wird die Y-Achse schwer zu
bewegen und zu beeinflussen sein der Gravureffekt.
4. Stellen Sie die X-Achse so ein, dass sie parallel ist
5. Tighten the X-axis synchronous belt.
Note：
Synchronous belt needs to
be tightened, otherwise it may cause
the problem of engraving misalignment.
Note: Install the laser module
at a vertical angle (90°).
Note:
① It is the most appropriate position to feel a
little friction between the POM
wheel and the profile when rotating the
POM wheel.
②If the wheel rotates in the air and does not fit
the profile, the eccentric nut can be adjusted clockwise
from the direction of the screw head
with an open-end wrench.
Tighten the thumb screw
Thumb screw
