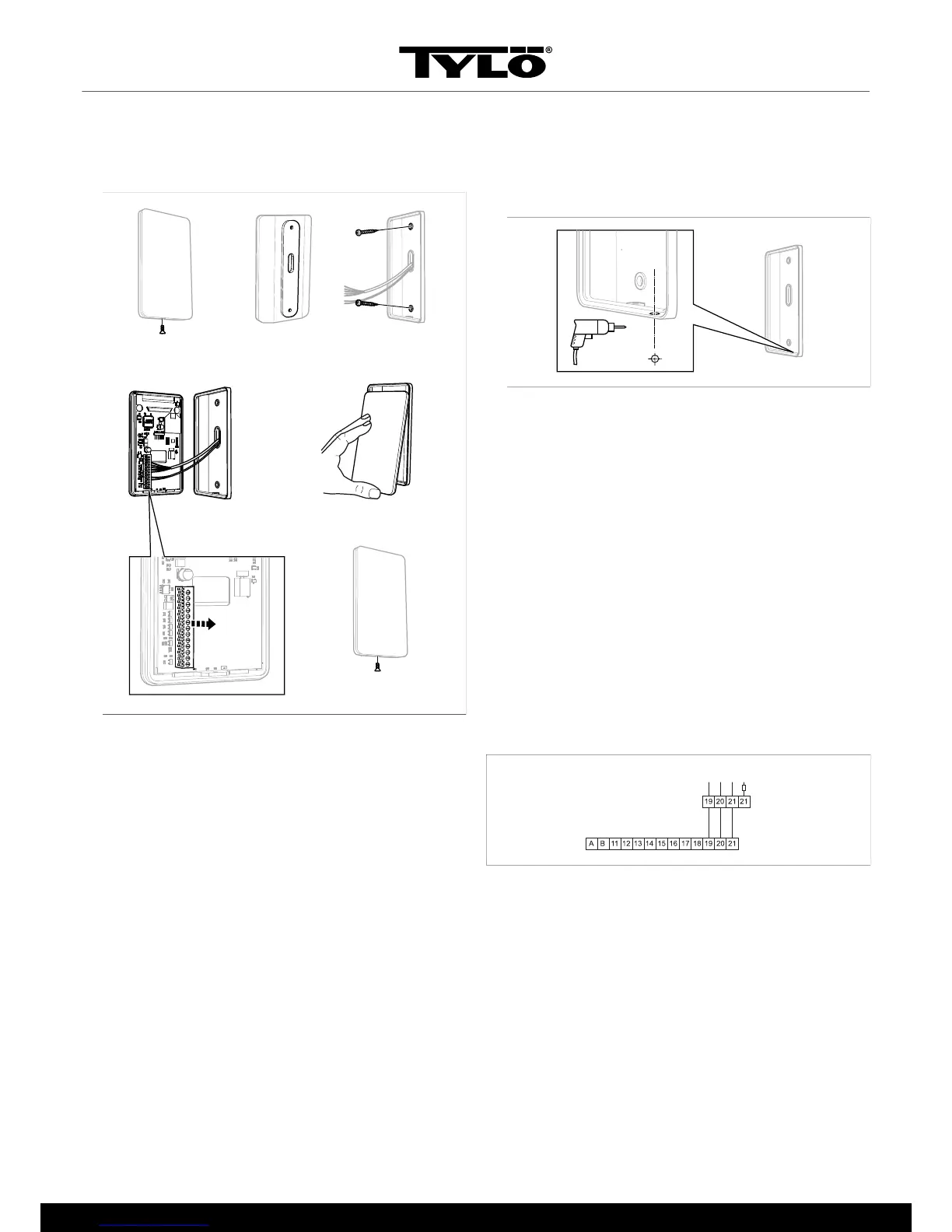

Рисунок 15: Установка панели управления
1.
Ослабьте крепёжные винты
2.
Уплотняющая прокладка
3.
Настенный монтаж
4.
Клеммное соединение
5.
Вставьте разделительное стекло
6.
Затяните крепёжные винты
2. Приклейте уплотняющую прокладку к задней крышке (см.
Рисунок 15, страница 7 пункт 2).
3. Открутите заднюю крышку в подходящем месте, так чтобы
электрические провода проходили через соответствующее
отверстие. Обратите внимание, что отверстие для крепёж-
ного винта должно быть внизу (см. Рисунок 15, страница
7, пункт 3).
Альтернативная проводка: например, поверхностный мон-
таж: если у вас есть кабели для поверхностного монта-
жа, нужно просверлить маленькое отверстие для кабеля в
нижней части пластикового корпуса (см. Рисунок 16, стра-
ница 7).
Рисунок 16: Альтернативная проводка кабеля
4. Скрепите винтами провода в клеммном соединении со-
гласно схеме соединений (см. Рисунок 15, страница 7
пункт 4). Чтобы облегчить монтаж, продолговатый цоколь
надо отделить от монтажной платы при привинчивании
проводов. Аккуратно потяните клеммное соединение, не
расшатывайте из-за риска повредить контакты (см. Рису-
нок 15, страница 7, детальное изображение.
5. Нажмите на стекло панели управления снизу и удержи-
вайте (см. Рисунок 15, страница 7 пункт 5).
6. Прикрепите крепежный винты на нижней стороне (см. Ри-
сунок 15, страница 7, пункт 6).
Внешний переключатель ВКЛ/ВЫКЛ (дополни-
тельный)
Внешний выключатель ВКЛ/ВЫКЛ может быть расположен на
любом расстоянии от панели управления.
Выключатель подключен к линии низкого напряжения (см. Ри-
сунок 17, страница 7, пункт 4).
