Klemme (-)21 dient zur Anzeige, dass z. B. Badegäste den Sta-
tus am Kontrollgerät sehen sollen (eingebaut in Tylös externen
Schalter/Momentschalter). Die Funktion hierfür ist:
• Wenn der Saunaofen nicht programmiert ist: Keine Diode
leuchtet. Durch Drücken geht der Ofen auf On und eine dau-
erhafte Diode leuchtet am externen Schalter.
• Wenn der Ofen programmiert ist, aber Off: Diode blinkt lang-
sam. Durch Drücken wird der Ofen gestartet: Die Dioden
leuchtet konstant.
• Wenn der Ofen in einem Standby-Programm ist: Diode blinkt
schnell. Durch Drücken wechselt der Ofen von Standby auf
On, die Diode leuchtet konstant. Die Anzeige muss zwischen
(+)19 und (-)21 angeschlossen werden, (3 V/GS maximal 0,3
W 100 mA).
Zusätzliches Kontrollgerät (optional)
Zusätzliche Kontrollgeräte (h2) können als Option angeschlossen
werden.
WARNUNG! Bei Installation eines zusätzlichen Kon-
trollgeräts muss der Ofen stromlos gemacht wer-
den. Nach Anschluss eines zusätzlichen Kontroll-
geräts Strom wieder einschalten, und das System
kann in Betrieb genommen werden.
Ein zusätzliches Kontrollgerät wird seriell von Klemme A bzw. B
des Saunaofens an Klemme A bzw. B des zusätzlichen Kontroll-
geräts angeschlossen. Die Spannungsversorgung wird von Klem-
me +11 und -12 des Kontrollgeräts an die jeweilige Klemme +11
und -12 des zusätzlichen Kontrollgeräts angeschlossen (siehe
Abb. 18, Seite 8).

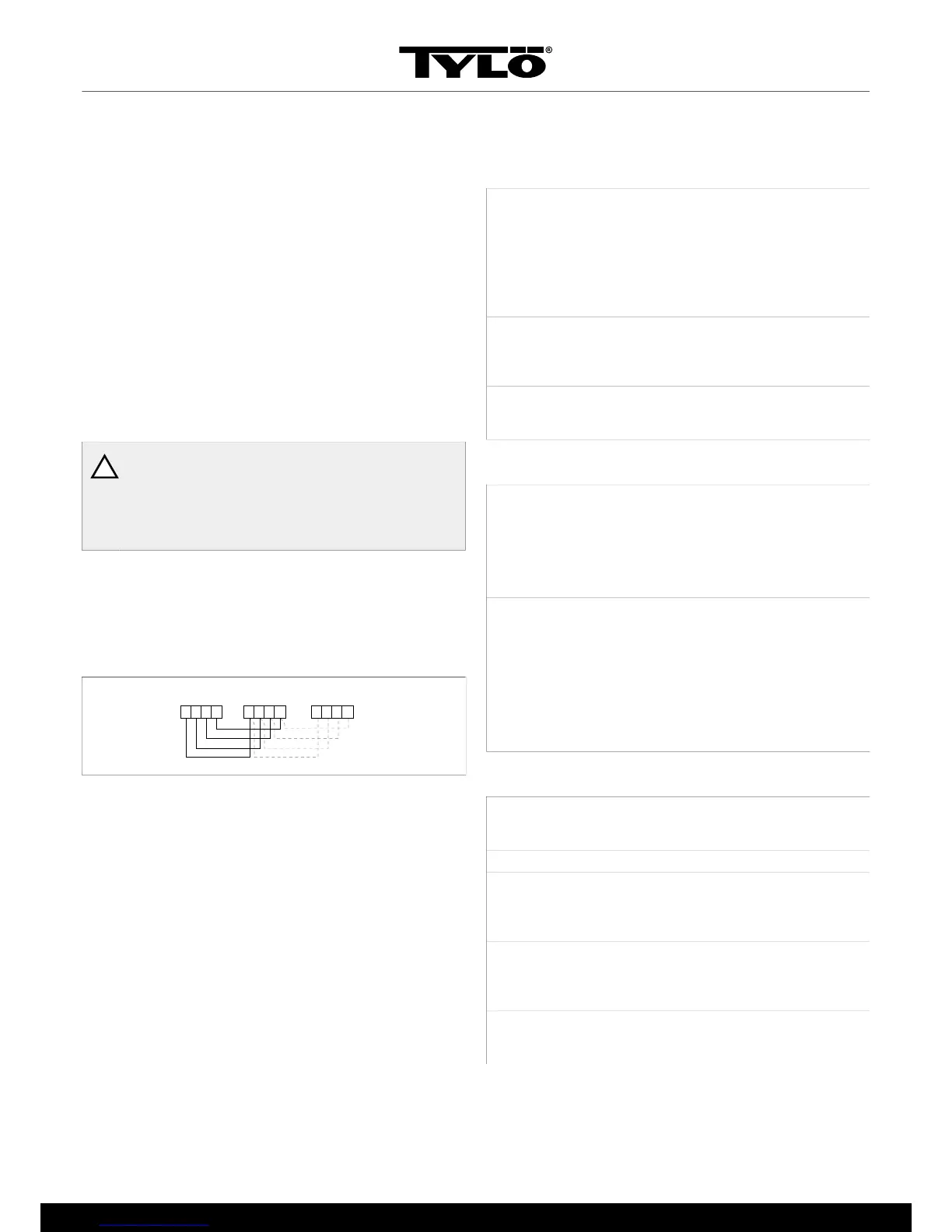

Abb. 18: Anschlussschema zusätzliches Kontrollgerät
1.
Saunaofen
2.
Kontrollgerät
3.
Zusätzliches Kontrollgerät
4.
4 x 0,2 mm² (AWG 24), Serienschaltung
FEHLERSUCHE KONTROLLGERÄT
Tabelle 1: Sauna temperature sensor failure
Meldung ”Sauna temperature sensor
failure.””Fehler am Temperatur-
sensor in der Sauna.”
Code 0x0001
Kommentar Der Thermistor in der Sauna ist
kurzgeschlossen oder nicht an-
geschlossen.
Systemzustand Der laufende Saunagang wird
unterbrochen. Ein neuer Sau-
nagang kann nicht gestartet
werden.
Maßnahme Überprüfen Sie Kabel und An-
schlüsse. Testen Sie mit einem
anderen Thermistor.
Tabelle 2: Electronics in heater overheated
Meldung ”Electronics in heater overhea-
ted ””Die Elektronik im Ofen ist
überhitzt.”
Code 0x0003
Kommentar Die Temperatur der Platine im
Steuerkasten ist über 70 °C.
Systemzustand Der laufende Saunagang wird
unterbrochen. Ein neuer Saun-
agang kann erst gestartet wer-
den, wenn die Temperatur auf
70 °C oder weniger gesunken
ist.
Maßnahme Warten Sie, bis die Temperatur
auf 70 °C oder weniger gesun-
ken ist.
Tabelle 3: Lost contact with control panel
Meldung ” Lost contact with control pa-
nel.”” Keine Verbindung mehr
zum Kontrollgerät.”
Code 0x0006
Kommentar Das System wurde neu gestar-
tet, weil der Steuerkasten kei-
ne Verbindung mehr zu einem
der Kontrollgeräte hatte.
Systemzustand Der Steuerkasten führt 60 Se-
kunden nach Abbruch der Ver-
bindung zum Kontrollgerät
einen Neustart durch.
Maßnahme System neu starten. Überprü-
fen Sie Kabel und Anschlüsse.
Kontrollgerät austauschen.
