CARGUE LA BATERÍA DEL H-4710
¡ADVERTENCIA! Este patín está equipado con
una batería. Lea con atención la etiqueta de
advertencia localizada cerca de la batería.
¡ADVERTENCIA! No enchufe en una salida
eléctrica antes de conectar la batería al
cargador. El no hacerlo podría causar serias
lesiones al operador y producto.
LOS PASOS DEBEN SEGUIRSE EN ORDEN:
1. Ponga la llave en posición OFF (Apagado).
(Vea Diagrama 10)
2. Confirme que la unidad NO esté enchufada a una
salida eléctrica.
3. Desconecte el cable de la batería roja del motor.
(Vea Diagrama 11)
4. Conecte el cable rojo de la batería al cargador.
(Vea Diagrama 12)
5. Enchufe el patín a una salida eléctrica para cargar.
(Vea Diagrama 13)
6. Una vez cargada, desconecte el patín de la salida
eléctrica.
7. Retire del cargador el cable de la batería.
(Vea Diagrama 14).
8. Reconecte el cable de la batería al motor.
(Vea Diagrama 15)
9. El patín está listo para utilizarse.

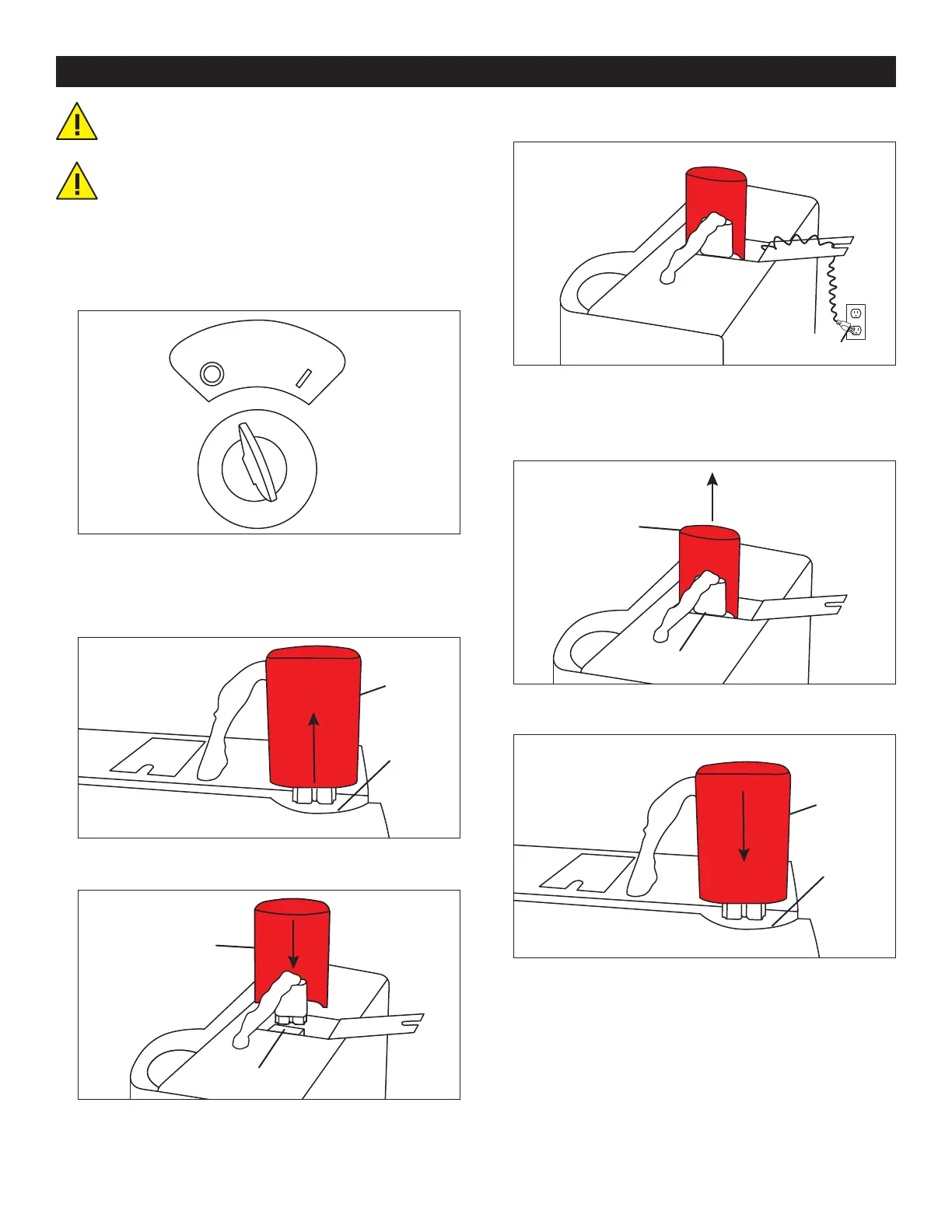

Diagrama 13
OFF
ON
Diagrama 10
Diagrama 11
Motor
Cable de
Batería
Diagrama 15
Motor
Cable de
Batería
Diagrama 12
Cable de
Batería
Cargador
Diagrama 14
Cargador
Cable de
Batería
Enchufe
