U-Line H-1029 User Manual

PAGE 9 OF 18 1022 IH-161

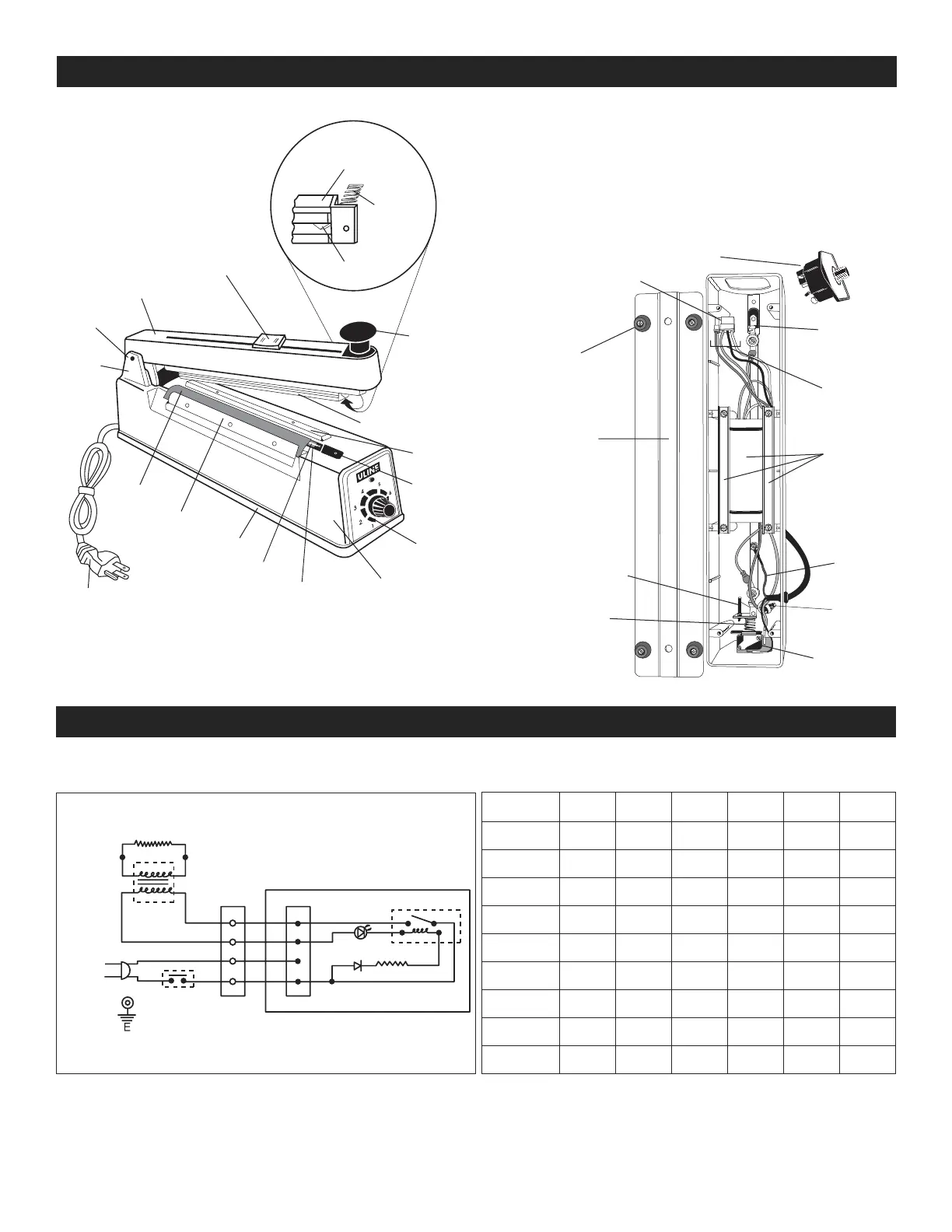

PARTES
MODELO 1 MIL 2 MIL 3 MIL 4 MIL 6 MIL 8 MIL
H-458 3 3 3 4 5 5
H-161 3 3 3 4 5 5
H-163 3 3 3 4 5 5
H-190 3 3 3.5 4 5.5 5.5
H-293 3 3 3.5 4 5.5 5.5
H-306 3 3 3.5 4 5.5 5.5
H-963 3 3 3.5 4 5 5
H-1029 3 3 3.5 4 5.5 5.5
H-1252 3 3 3.5 4 5 5
ESPECIFICACIONES
CONFIGURACIONES RECOMENDADASDIAGRAMA DE CONEXIÓN
VISTA INFERIOR
BRAZO DE SELLADO
(solo H-161, H-293,
H-963 y H-1252)
Ensamble de la
Placa de Presión
Resorte
de Placa
de
Presión
Navaja de
Corte
Perilla del Asa
Almohadilla de
Presión de Goma
Placa de
Metal Posterior
Cubierta de
la Resistencia
Soporte
de
Bisagra
Ensamble del
Temporizador
Cuerpo de la
Selladora
Cinta de Teflón
Inferior
Resistencia
Plataforma
de Sellado
Placa Frontal
de Metal
Cubierta de
Teflón
Cable Eléctrico
Perno de
Bisagra
Brazo de Sellado
Ensamble del Soporte
de la Navaja de Corte
((solo H-161, H-293, H-963 y H-1252)
Placa de
Base
Pata de Goma
Ensamble del Temporizador
Enchufe del
Temporizador
Tornillo de
Ajuste del
Microinterruptor
Resorte del
Retorno del
Brazo
Ensamble del
Resorte
Cableado
Interno
Transformador
y Soportes
Cable
de Tierra
(verde)
Tuerca para
Cable
Ensamble
del
Microinterruptor
Resistencia
Transformador
Relevador DC24V
Luz de Sellado
Control P.C.B
Temporizador
D R
N
L
Fuente
Conector
Microinterruptor
