UHPPOTE HBK-A01 - 页 13

Poder
+12V
GND
+12V
GND
NO
COM
NC
OPEN
PUSH
BELL
BELL
-
Bloqueo Fail-Safe
Bloqueo Fail-Secure
Reloj
Botón de salida
+
- +
+12V
GND
NO
COM
NC
OPEN
PUSH
BELL
BELL
+12V
GND
NO
COM
NC
PUSH
+ -
Bloqueo Fail-Safe
+ -
Botón de salida
Reloj
Fuente de alimentación especial
12VDC
Bloqueo Fail-Secure

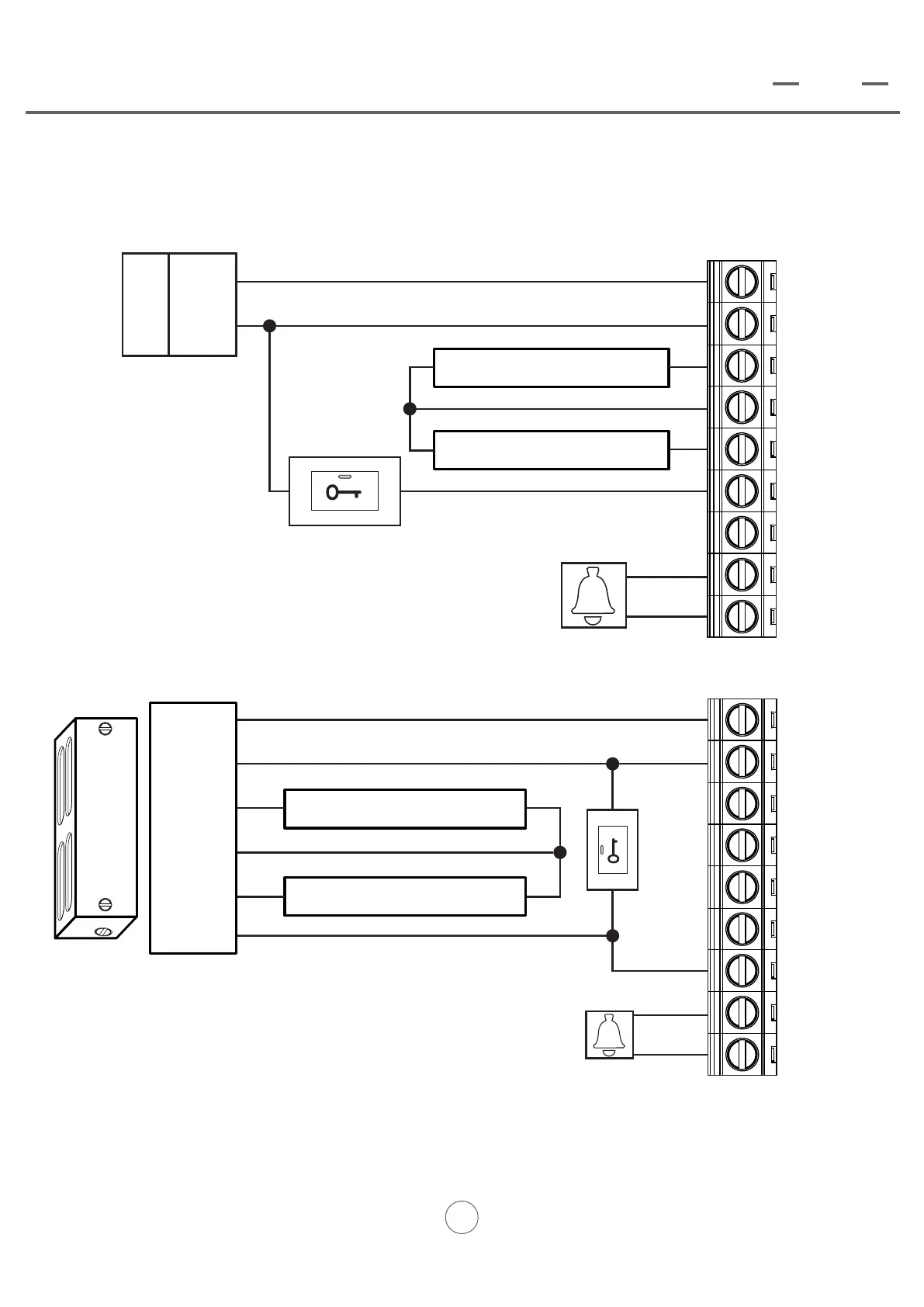

6 Diagrama de cableado
Diagrama de potencia común:
Diagrama de potencia especial:
