+12V RMT GND+12V RMT GND
TA2300 TA2300 -- 30 Amp TA2160 -TA2160 - 20 Amp
Attention !
⇒ Exécuter un pont avec des fusibles, ou en remplacer un par un
autre de valeur supérieure peut causer des dommages à
l’amplificateur et au système électrique du véhicule.
Étape 3- Acheminer un fil de télécommande (AWG n° 18 ou plus gros) à
partir d’une source positive commutée de 12 V (laquelle servira à allumer
les composants du système) : Interrupteur à bascule, relais, commutateur
d’allumage ou relais d’antenne automatique. Brancher l’autre bout sur
l’amplificateur.
Étape 4- Localiser un endroit sûr de mise à la
masse, aussi près que possible de l’amplificateur.
L’endroit doit être propre et fournir une
connexion électrique directe au châssis du
véhicule. Brancher à cet endroit un fil court de la
même grosseur que le fil d’alimentation, et acheminer l’autre bout à
l’amplificateur.

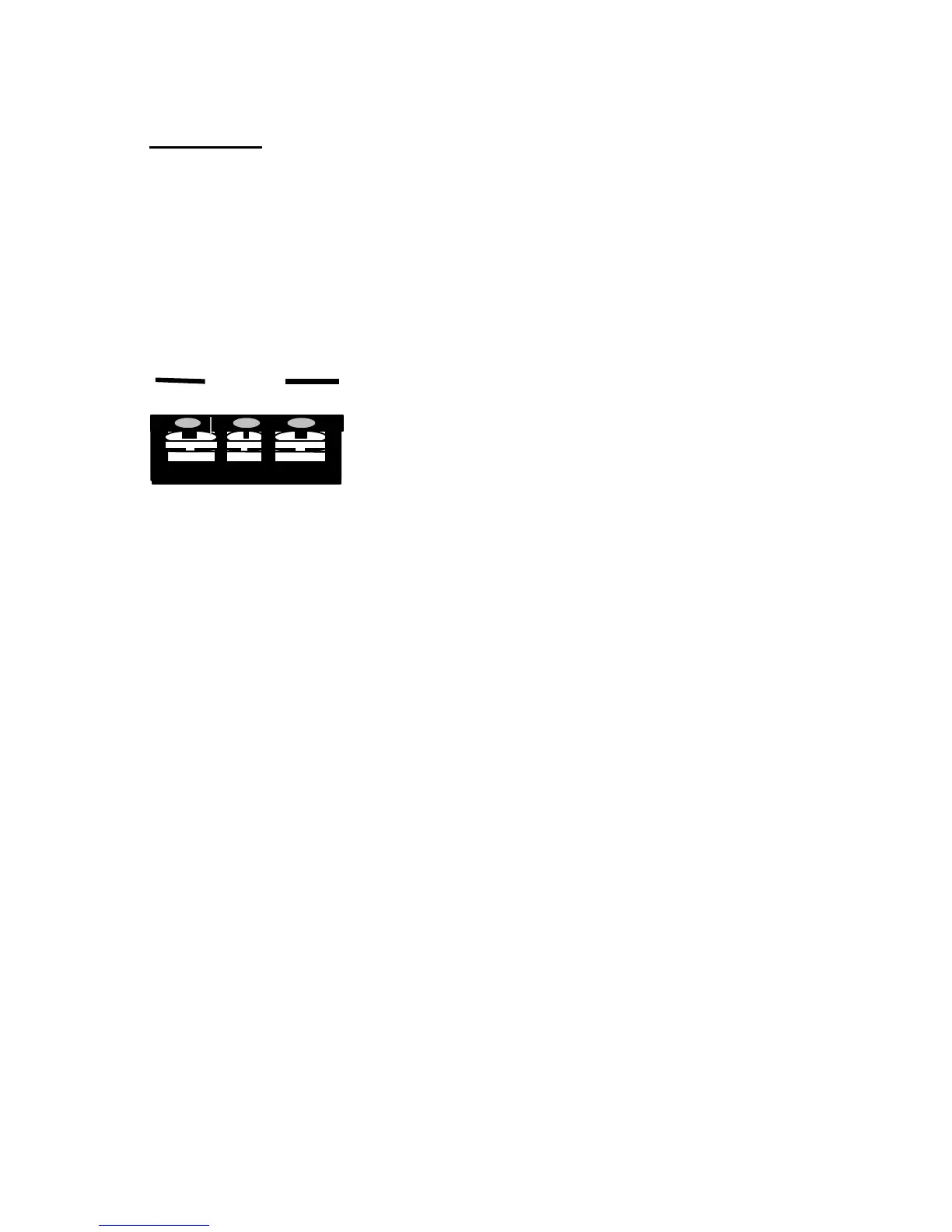

Étape 5- Brancher le fil de mise à la masse sur la borne filetée marquée
« MASSE ».
Étape 6- Brancher le fil d’alimentation sur la borne filetée marquée
«FIL POSITIF, +12V ».
Étape 7- Brancher le fil de télécommande sur la borne filetée marquée
« TÉLÉCOMMANDE ».
1.3 Installation- Connexions des Haut-
Parleurs
Étape 1- Acheminer des fils AWG n° 16 (ou plus gros) des haut-parleurs à
l’amplificateur. Garder les fils des haut-parleurs éloignés des fils
d’alimentation et des fils d’entrée de l’amplificateur. Employer des œillets
en caoutchouc pour protéger les fils lorsqu’ils passent à travers du métal ou
de la tôle. Brancher-les sur les haut-parleurs, en tenant compte des bornes
positives et négatives de ceux-ci.
Étape 2- Dénuder les extrémités des fils de haut-parleurs sur environ 1 cm
et les tordre. Veiller à ce qu’il n’y ait aucun brin lâche : il pourrait toucher
une borne ou d’autres fils et provoquer un court-circuit.
Étape 3- Sertir les extrémités dénudées avec des attaches à bêche ou mettre
un point de soudure d’étain pour avoir une terminaison solide.
Étape 4- Brancher les fils sur les bornes de l’amplificateur comme suit :
