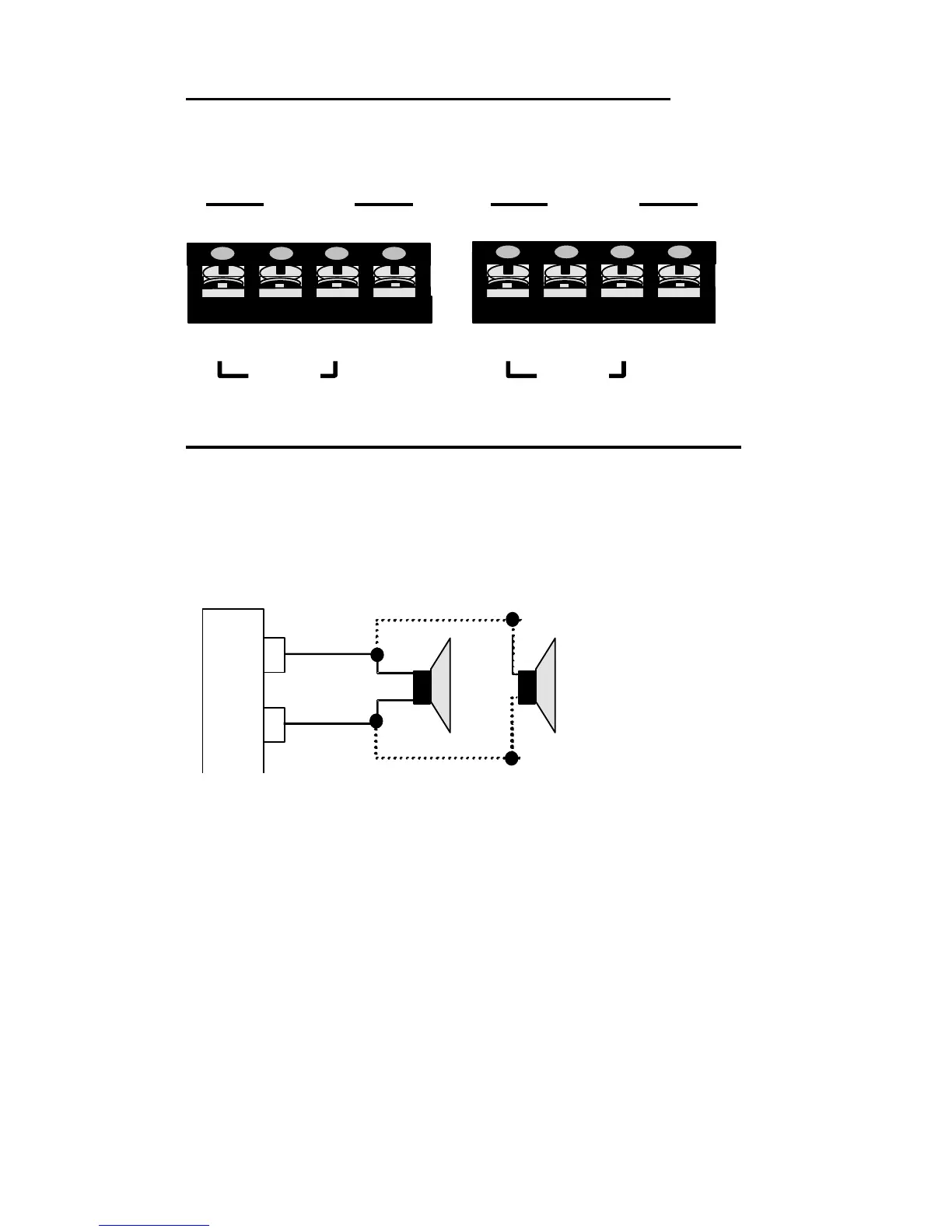

BORNES AV ET AR DES HAUT-PARLEURS
Suivre les voies, (A/B/C/D+) (A/B/C/D-), ainsi que les repères de
polarité pour s’assurer qu’ils correspondent aux voies et polarités des
connexions des haut-parleurs.
CONNEXIONS DE PLUSIEURS HAUT-PARLEURS
PARALLÈLE- Chaque haut-parleur supplémentaire diminue
l’impédance de charge pour l’amplificateur. Ainsi, ce dernier livre
plus de courant et force un peu plus.
EN SÉRIE- Chaque haut-parleur supplémentaire augmente
l’impédance de charge pour l’amplificateur. Des impédances
supérieures à 8 ohms sont rarement utilisées pour les autoradios.
(A+) (A-) (B+) (B-)
( + ) ( - )
BRIDGE
SPEAKER
(C+) (C-) (D+) (D-)
( + ) ( - )
BRIDGE
SPEAKER
(+)
(
-
)
+
-
(+)
(
-
)
4 ohms 2 ohms
CONNEXIONPARALLÈLE,H.P. DE 4 OHMS
A
M
P
L
I
S
O
R
T
I
E
