16
(A+) (A-) (B+) (B-)
( + ) ( - )
BRIDGE
SPEAKER

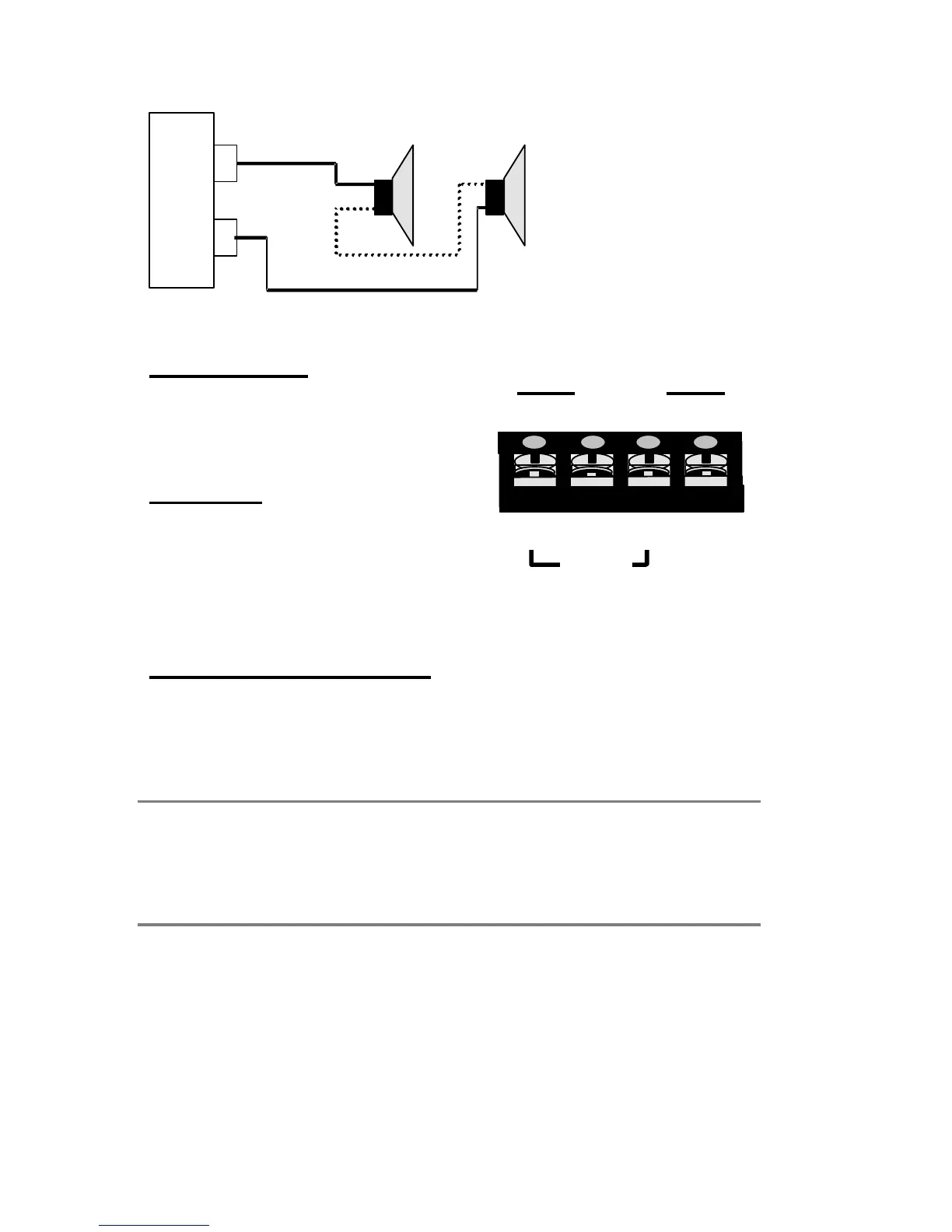

1.4 Installation- Auto-Pontage, Mode 2+1
PONT MONO-
Brancher un haut-parleur de 4 Ω, sur les
bornes marquées « (+), PONT, (-) », en
veillant à faire correspondre la polarité
des connexions des haut-parleurs.
Attention !
⇒ Des haut-parleurs ou des charges
de plusieurs haut-parleurs totalisant
une valeur nominale inférieure à 4
ohms ne sont pas recommandés pour exécuter un pont (« PONT
MONO » ou « Mode 2+1 ») car cela pourrait endommager
l’amplificateur.
MODE 2+1 - (TRI-MODE)
La combinaison des modes stéréo et mono, « Mode 2+1 », demande un
transfert passif pour acheminer les basses fréquences au haut-parleur mono
et les hautes fréquences aux haut-parleurs stéréo. Le tableau suivant
énumère les valeurs des composants pour un transfert de fréquence de 6
dB/oct. à des fréquences normales de haut-parleurs (4/8 ohms) :
FRÉQUENCE INDUCTEUR CONDENSATEUR
80 Hz 16 mH 470 uF
100 Hz 7,5 mH 330 uF
120 Hz 7,5 mH 330 uF
150 Hz 7.5 mH 220 uF
(+)
(
-
)
+
-
(+)
(
-
)
4 ohms 8 ohms
CONNEXION EN SÉRIE, H.P. DE 4 OHMS
A
M
P
L
I
S
O
R
T
I
E
