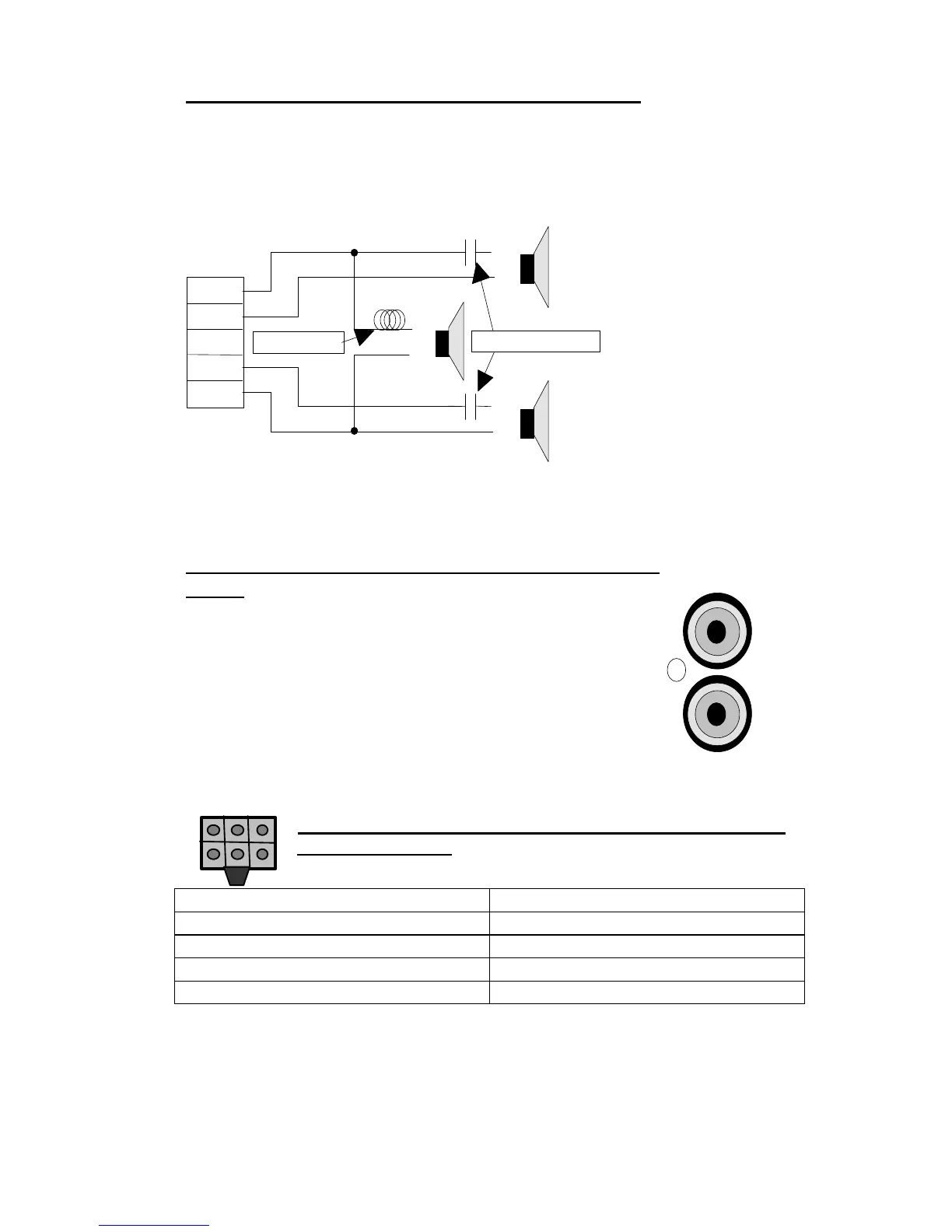

MODE 2+1, DIAGRAMME DE CÂBLAGE
Brancher en série des condensateurs non-polarisés de 100 volts sur les
haut-parleurs stéréo, selon les indications du diagramme ci-après.
Brancher l’inducteur en série sur le haut-parleur mono comme illustré.
S’assurer que la valeur nominale de l’inducteur est suffisamment élevée
pour accepter la sortie de tension de l’amplificateur.
1.5 Installation- Connexions d’entrée
Jacks d’entrée RCA plaqués or, niveau bas, impédance
élevée-
Pour les connexions sur une borne offrant des sorties de
niveau préamplificateur. Utiliser des cordons de
connexion RCA pour service intensif conçues pour des
applications mobiles. Acheminer les cordons de
connexion avec soin, en les gardant aussi éloignés que
possible des fils d’alimentation, de haut-parleurs et du
câblage des accessoires. Faire en sorte que l’ajustage des
fiches RCA soit bien serré pour avoir une connexion sûre.
Raccordement entrée haut-niveau, raccorder aux sorties haut-
parleurs de la radio
blanc:
entrée haut-niveau canal A (+)
blanc / noir:
entrée haut-niveau canal A (-)
gris:
entrée haut-niveau canal B (+)
gris / noir:
entrée haut-niveau canal B (-)
noir: masse entrée haut-niveau
(+)
(-)
(+)
(-)
(+)
(-)
(A+)
(A-)
(B+)
(B-)
CONDENSATEURS
