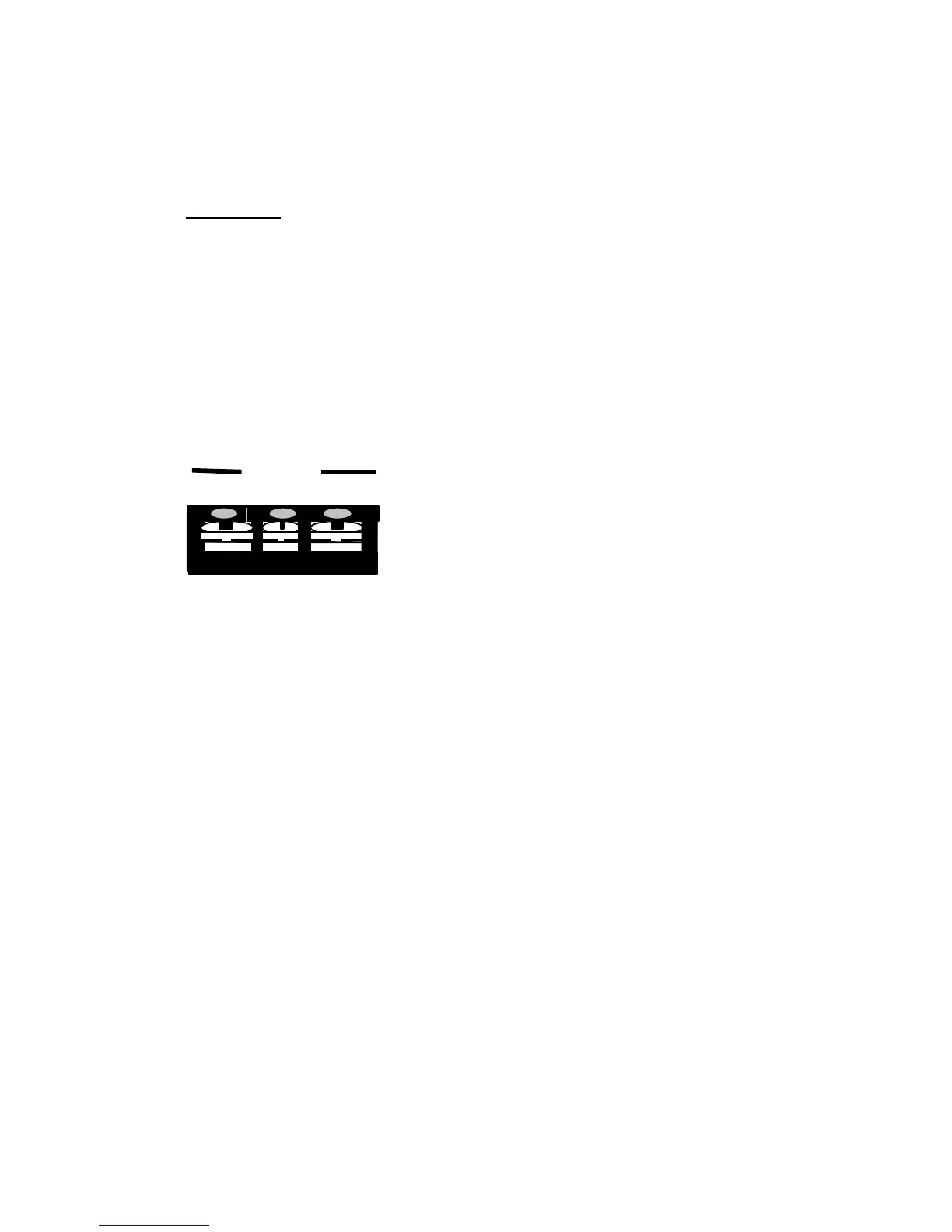

+12V RMT GND+12V RMT GND
Masseanschluss ab. Bei jedem Verstärker der TATA Serie ist die Höchstwerte
der Sicherungen wie folgt:
TA4600- 2 X 30 Amp TA4320- 40 Amp
TA2300- 30 Amp TA2160- 20 Amp
Vorsicht!
⇒ Überbrücken oder Ersetzen von anderen Sicherungen von höherer
Nennleistung kann den Verstärker und das elektrische System des
Fahrzeugs beschädigen.
Schritt 3- Verlegen Sie ein Fernsteuerkabel von der geschalteten +12V
Versorgung, die zum Einschalten der Systemkomponenten verwendet
werden soll. Zu diesem Zweck kann ein Kippschalter, Relais, die
Fernsteuerleitung der Stromversorgung oder der Motor-Versenkantenne
verwendet werden. Führen Sie diese Leitung zur Montagestelle des
Verstärkers. Verwenden Sie ein mindestens 18 AWG starkes Kabel.
Schritt 4- Finden Sie eine zuverlässige
Masseverbindung so nahe wie möglich am
Verstärker. Überzeugen Sie sich, dass die
Anschlussstelle sauber ist und guten elektrischen
Kontakt mit dem Fahrzeugrahmen hat.
Verbinden Sie ein kurzes Kabelstück von
gleicher Stärke wie das Batteriekabel an einem Ende zur Masse. Verlegen
Sie das andere Ende dieses Kabels zur Montagestelle des Verstärkers.
Schritt 5- Das Massekabel an der Schraubklemme mit der Beschriftung
“POWER, GND” befestigen.
Schritt 6- Das Batteriekabel an der Schraubklemme mit der Beschriftung
“POWER, +12V” am Verstärker anschließen.
Schritt 7- Schließen Sie die Fernbedienkabel an der Schraubklemme
“POWER, RMT” an.
1.3 Installation- Lautsprecheranschlüsse
Schritt 1- Einen mindestens 16 AWG starken Leitungsdraht von Ihren
Lautsprechern bis zur Montagestelle des Verstärkers verlegen. Die
Lautsprecherleitungen vom Batteriekabel und den Eingangskabeln zum
Verstärker getrennt halten. Verwenden Sie Gummidurchgangstüllen, wenn
die Drähte durch Löcher im Metallrahmen oder durch Blech geführt
werden sollen. Je nach der Art der vorhandenen Klemmen an die
Lautsprecher anschließen.
Schritt 2- Streifen Sie 1 cm der Isolierhülle von jedem Leitungsdraht ab
und drehen Sie die einzelnen Litzen Drähte fest zusammen. Überzeugen
Sie sich, dass alle Litzen erfasst wurden und keine anderen Leitungen oder
Anschlüsse berührt werden, die Kurzschluss verursachen könnten.
